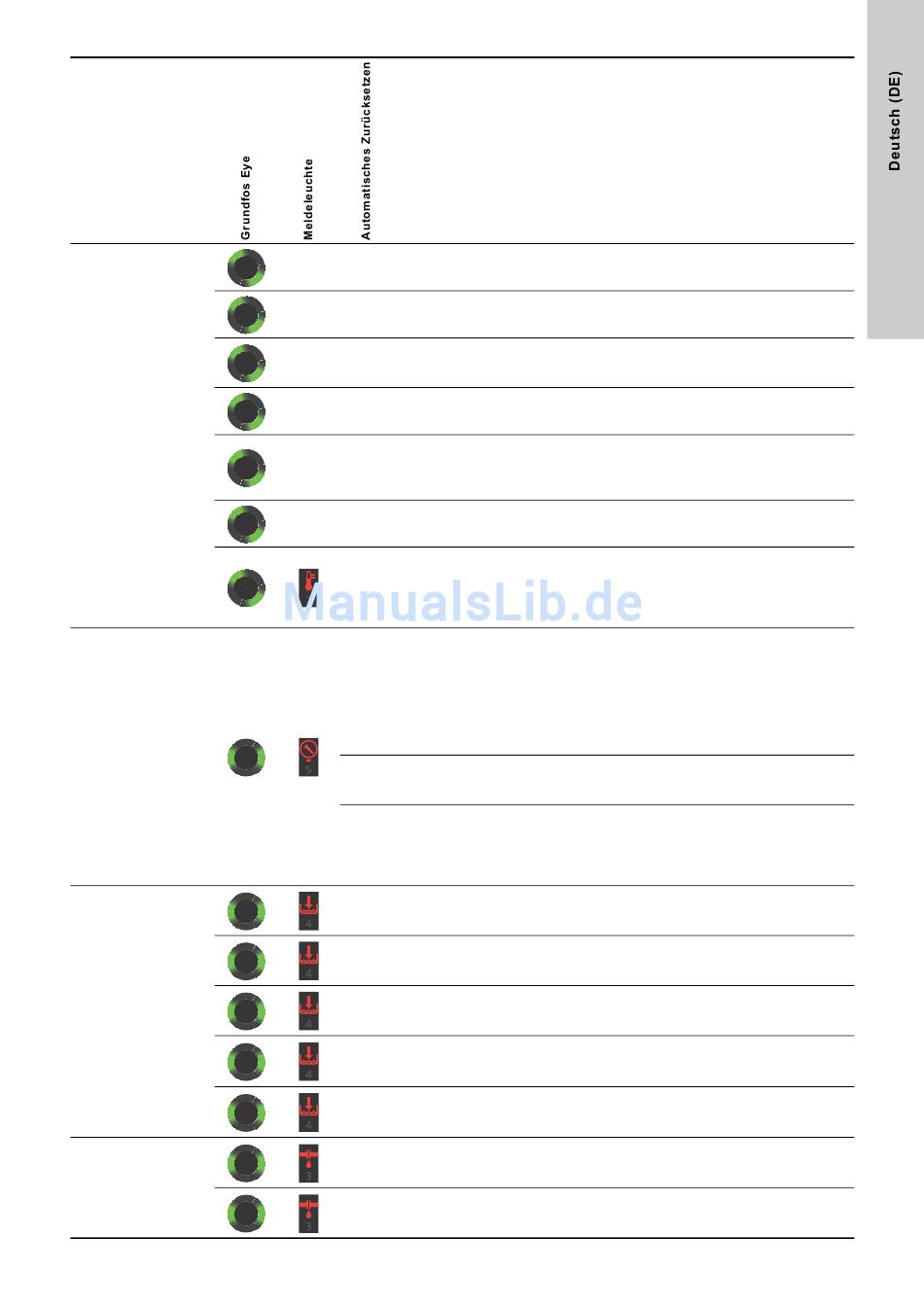

Grundfos Scala Montage- Und Betriebsanleitung Seite 13

Störung
3. Die Förderleistung
der Pumpe ist nicht
ausreichend.
4. Überdruck in der
Anlage.
5. Die Pumpe kann
zurückgesetzt wer-
den, läuft dann aber
nur wenige Sekun-
den lang.
6. Die Pumpe kann
zurückgesetzt wer-
den, läuft aber
direkt nach dem
Abschalten wieder-
holt neu an.
Ursache
a) Der Pumpenzulaufdruck ist zu gering.
- -
b) Die Pumpe ist zu klein ausgelegt.
-
c) Die Zulaufleitung, das Einlaufsieb oder
- - die Pumpe ist teilweise durch Verunreini-
gungen verstopft.
d) Die Zulaufleitung ist undicht.
- -
e) Luft in der Zulaufleitung oder der Pumpe. Befüllen Sie die Zulaufleitung
- -
f) Der erforderliche Förderdruck ist für die
- -
Installation zu gering.
g) Die maximal zulässige Temperatur wurde
überschritten und die Pumpe läuft mit
Ja reduzierter Leistung.
a) Der Sollwert ist zu hoch eingestellt. Die
Differenz zwischen dem Förderdruck und
dem Zulaufdruck darf 4 bar (58 psi) nicht
überschreiten.
Ja
Beispiel: Beträgt der erforderliche För-
derdruck 5 bar (73 psi), muss der Min-
destzulaufdruck bei 1 bar (14,5 psi) lie-
gen.
b) Der maximal zulässige Druck wurde über-
Ja schritten - der Zulaufdruck ist größer als 6
bar, 0,6 MPa (87 psi).
c) Der maximal zulässige Druck wurde über-
schritten - Geräte an einer anderen Stelle
Ja in der Anlage erzeugen einen hohen
Druck an der Pumpe (z. B. Wassererwär-
mer oder defekte Sicherheitsvorrichtung).
a) Trockenlauf oder Wassermangel
Ja
b) Die Zulaufleitung ist durch Verunreinigun-
Ja gen verstopft.
c) Das Fuß- oder Rückschlagventil ist in
Ja geschlossener Stellung blockiert.
d) Die Zulaufleitung ist undicht.
Ja
e) Luft in der Zulaufleitung oder der Pumpe. Befüllen Sie die Zulaufleitung
Ja
a) Das innere Rückschlagventil ist defekt
Nein bzw. in einer teilweise oder vollständig
geöffneten Position verklemmt.
b) Der Vordruck im Druckbehälter ist nicht
Nein korrekt.
Abhilfe
Prüfen Sie die Zulaufbedingun-
gen der Pumpe.
Ersetzen Sie die Pumpe durch
eine größere Pumpe.
Säubern Sie die Zulaufleitung
oder die Pumpe.
Reparieren Sie die Zulauflei-
tung.
und die Pumpe.
Prüfen Sie die Zulaufbedingun-
gen der Pumpe.
Erhöhen Sie die Druckeinstel-
lung (Pfeil nach oben).
Prüfen Sie die Kühlbedingun-
gen. Schützen Sie die Pumpe
vor direktem Sonnenlicht und
jeglichen Wärmequellen in der
direkten Umgebung.
Senken Sie den Sollwert auf: 4
bar (58 psi) + positiver Zulauf-
druck.
Prüfen Sie die Zulaufbedingun-
gen.
Prüfen Sie die Installation.
Überprüfen Sie die Wasser-
quelle und füllen Sie die Pumpe
auf.
Reinigen Sie die Zulaufleitung.
Reinigen, reparieren oder erset-
zen Sie das Fuß- oder Rück-
schlagventil.
Reparieren Sie die Zulauflei-
tung.
und die Pumpe. Prüfen Sie die
Zulaufbedingungen der Pumpe.
Reinigen, reparieren oder erset-
zen Sie das Rückschlagventil.
Stellen Sie den Vordruck des
Behälters auf 70 % des erforder-
lichen Förderdrucks ein.
13
