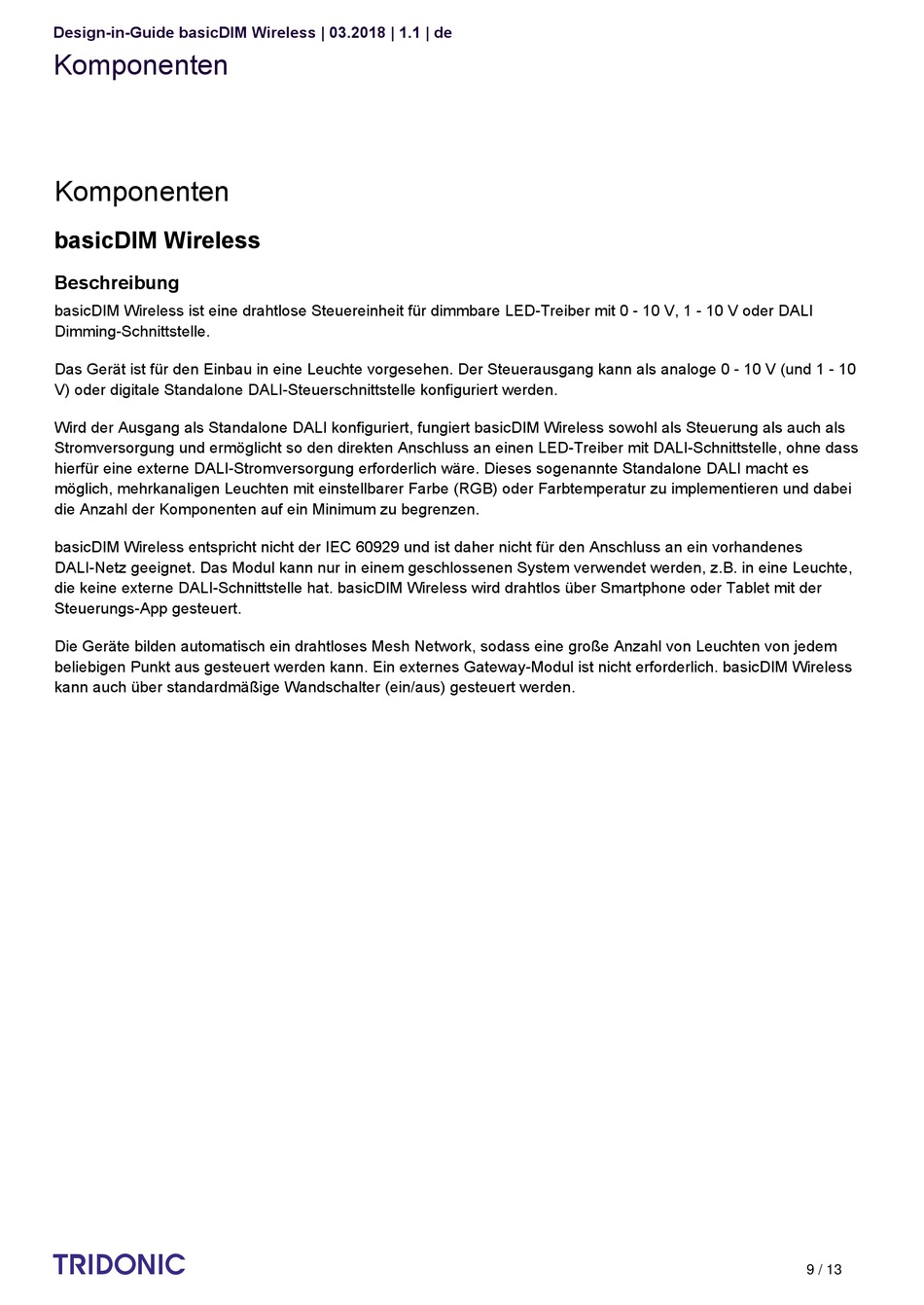

Design-in-Guide basicDIM Wireless | 03.2018 | 1.1 | de
Komponenten
Komponenten
basicDIM Wireless
Beschreibung
basicDIM Wireless ist eine drahtlose Steuereinheit für dimmbare LED-Treiber mit 0 - 10 V, 1 - 10 V oder DALI
Dimming-Schnittstelle.
Das Gerät ist für den Einbau in eine Leuchte vorgesehen. Der Steuerausgang kann als analoge 0 - 10 V (und 1 - 10
V) oder digitale Standalone DALI-Steuerschnittstelle konfiguriert werden.
Wird der Ausgang als Standalone DALI konfiguriert, fungiert basicDIM Wireless sowohl als Steuerung als auch als
Stromversorgung und ermöglicht so den direkten Anschluss an einen LED-Treiber mit DALI-Schnittstelle, ohne dass
hierfür eine externe DALI-Stromversorgung erforderlich wäre. Dieses sogenannte Standalone DALI macht es
möglich, mehrkanaligen Leuchten mit einstellbarer Farbe (RGB) oder Farbtemperatur zu implementieren und dabei
die Anzahl der Komponenten auf ein Minimum zu begrenzen.
basicDIM Wireless entspricht nicht der IEC 60929 und ist daher nicht für den Anschluss an ein vorhandenes
DALI-Netz geeignet. Das Modul kann nur in einem geschlossenen System verwendet werden, z.B. in eine Leuchte,
die keine externe DALI-Schnittstelle hat. basicDIM Wireless wird drahtlos über Smartphone oder Tablet mit der
Steuerungs-App gesteuert.
Die Geräte bilden automatisch ein drahtloses Mesh Network, sodass eine große Anzahl von Leuchten von jedem
beliebigen Punkt aus gesteuert werden kann. Ein externes Gateway-Modul ist nicht erforderlich. basicDIM Wireless
kann auch über standardmäßige Wandschalter (ein/aus) gesteuert werden.
c
9 / 13
