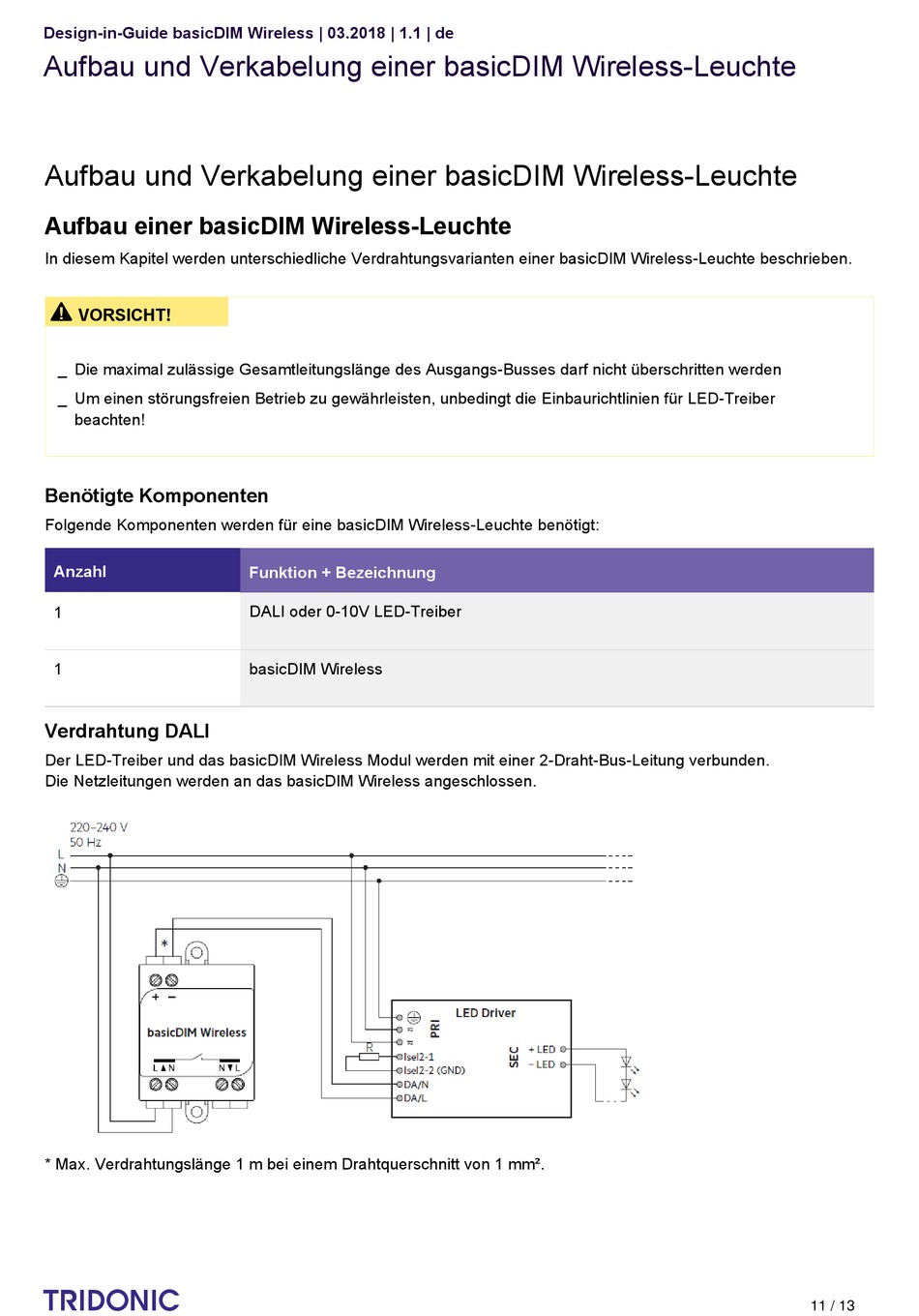

Aufbau und Verkabelung einer basicDIM Wireless-Leuchte
Aufbau und Verkabelung einer basicDIM Wireless-Leuchte
Aufbau einer basicDIM Wireless-Leuchte
In diesem Kapitel werden unterschiedliche Verdrahtungsvarianten einer basicDIM Wireless-Leuchte beschrieben.
½
VORSICHT!
_
Die maximal zulässige Gesamtleitungslänge des Ausgangs-Busses darf nicht überschritten werden
_
Um einen störungsfreien Betrieb zu gewährleisten, unbedingt die Einbaurichtlinien für LED-Treiber
beachten!
Benötigte Komponenten
Folgende Komponenten werden für eine basicDIM Wireless-Leuchte benötigt:
Anzahl
1
1
Verdrahtung DALI
Der LED-Treiber und das basicDIM Wireless Modul werden mit einer 2-Draht-Bus-Leitung verbunden.
Die Netzleitungen werden an das basicDIM Wireless angeschlossen.
* Max. Verdrahtungslänge 1 m bei einem Drahtquerschnitt von 1 mm².
c
Funktion + Bezeichnung
DALI oder 0-10V LED-Treiber
basicDIM Wireless
11 / 13
