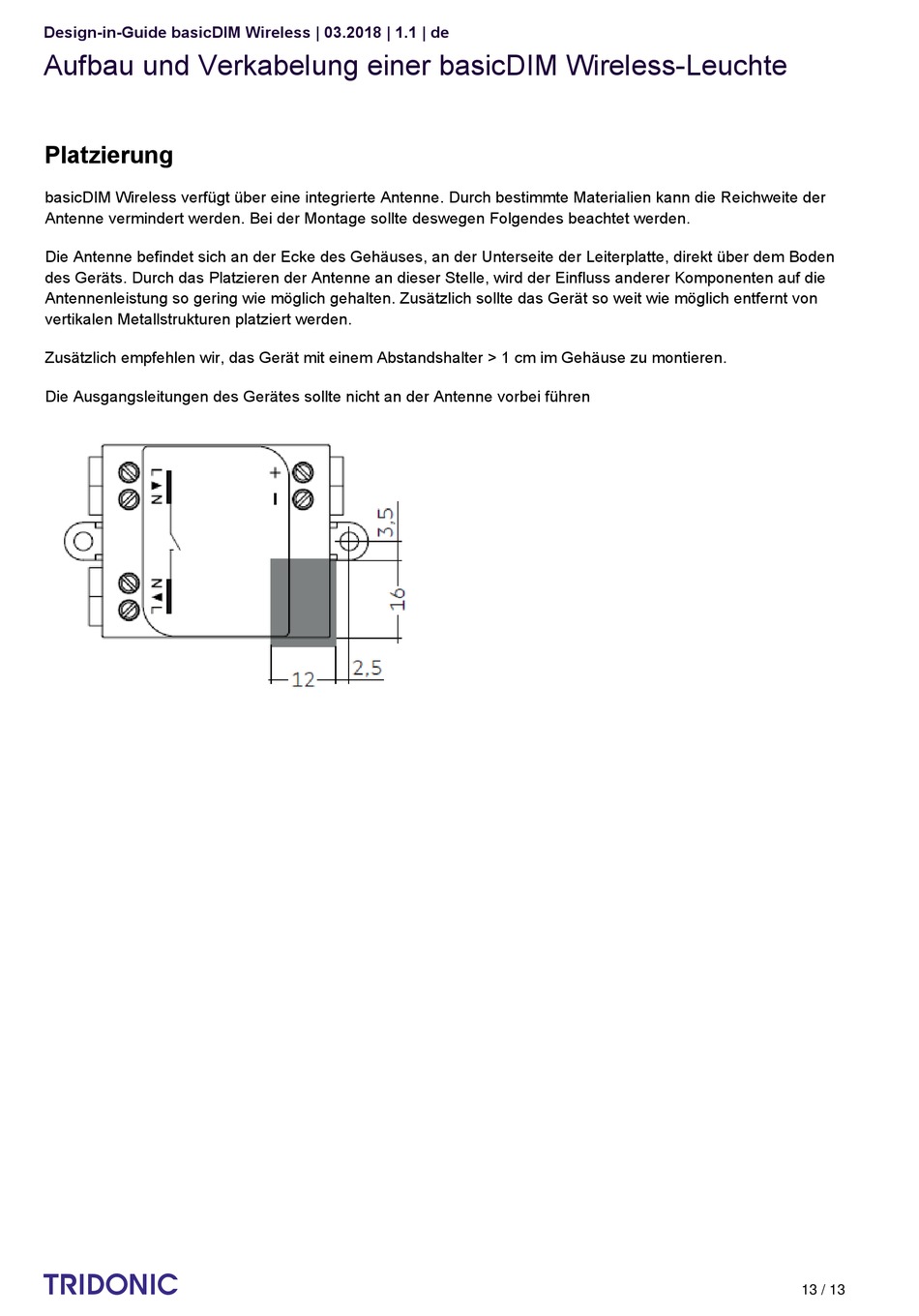

Design-in-Guide basicDIM Wireless | 03.2018 | 1.1 | de
Aufbau und Verkabelung einer basicDIM Wireless-Leuchte
Platzierung
basicDIM Wireless verfügt über eine integrierte Antenne. Durch bestimmte Materialien kann die Reichweite der
Antenne vermindert werden. Bei der Montage sollte deswegen Folgendes beachtet werden.
Die Antenne befindet sich an der Ecke des Gehäuses, an der Unterseite der Leiterplatte, direkt über dem Boden
des Geräts. Durch das Platzieren der Antenne an dieser Stelle, wird der Einfluss anderer Komponenten auf die
Antennenleistung so gering wie möglich gehalten. Zusätzlich sollte das Gerät so weit wie möglich entfernt von
vertikalen Metallstrukturen platziert werden.
Zusätzlich empfehlen wir, das Gerät mit einem Abstandshalter > 1 cm im Gehäuse zu montieren.
Die Ausgangsleitungen des Gerätes sollte nicht an der Antenne vorbei führen
c
13 / 13
