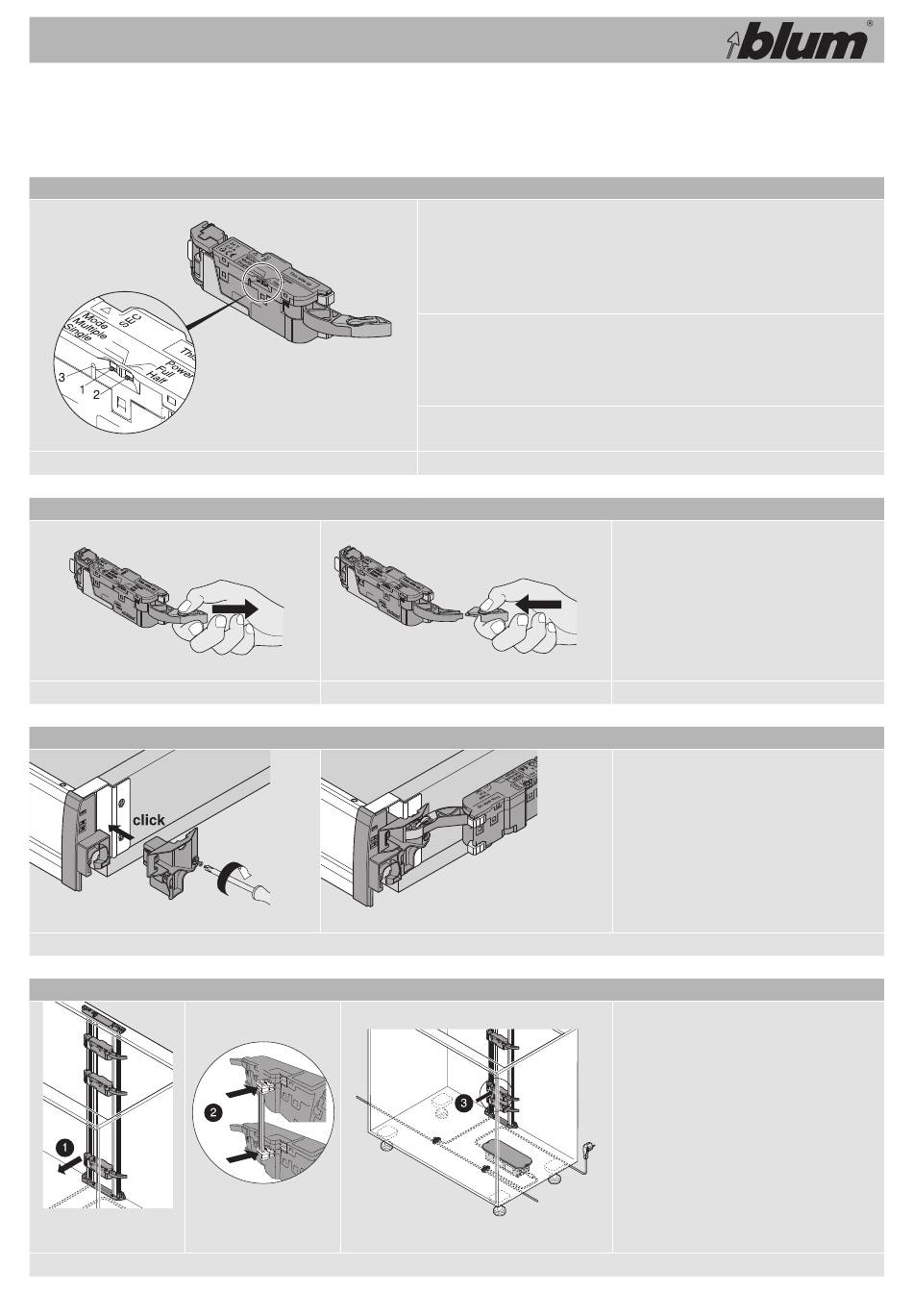

Generelle Informationen

Wahlschalter Antriebseinheit
Wahlschalter der Antriebseinheit
Hebelverlängerung
Demontage
Hebelführung
Montage
Synchronisationskabel
Montage
Wahlschalter Mode (1)
Multiple: die auf „Multiple" eingestellten Antriebseinheiten fahren aus
Single: nur eine Antriebseinheit fährt aus (Standardeinstellung)
Wahlschalter Power (2)
Half: für kurze Nennlängen (270–300 mm) – Auszug fährt nur eine kurze Strecke aus
Full: Standardeinstellung
Betriebsanzeige (LED) (3)
Montage
Die Antriebseinheit wird mit der Hebelver-
längerung ausgeliefert. Bei einer Korpusbreite
von 275-320 mm in Kombination mit einer Stahl-
rückwand und bis zu einer Korpusbreite von
300 mm in Kombination mit einer Holzrückwand
muss die Hebelverlängerung demontiert
werden.
Die Hebelführung muss bei einer Korpusbreite
von 275–320 mm in Kombination mit einer
Holzrückwand aufgesteckt und an ge schraubt
werden.
Zwei Antriebseinheiten, die gleichzeitig aus-
werfen sollen, müssen über das Synchronisa-
tions kabel verbunden werden.
25
