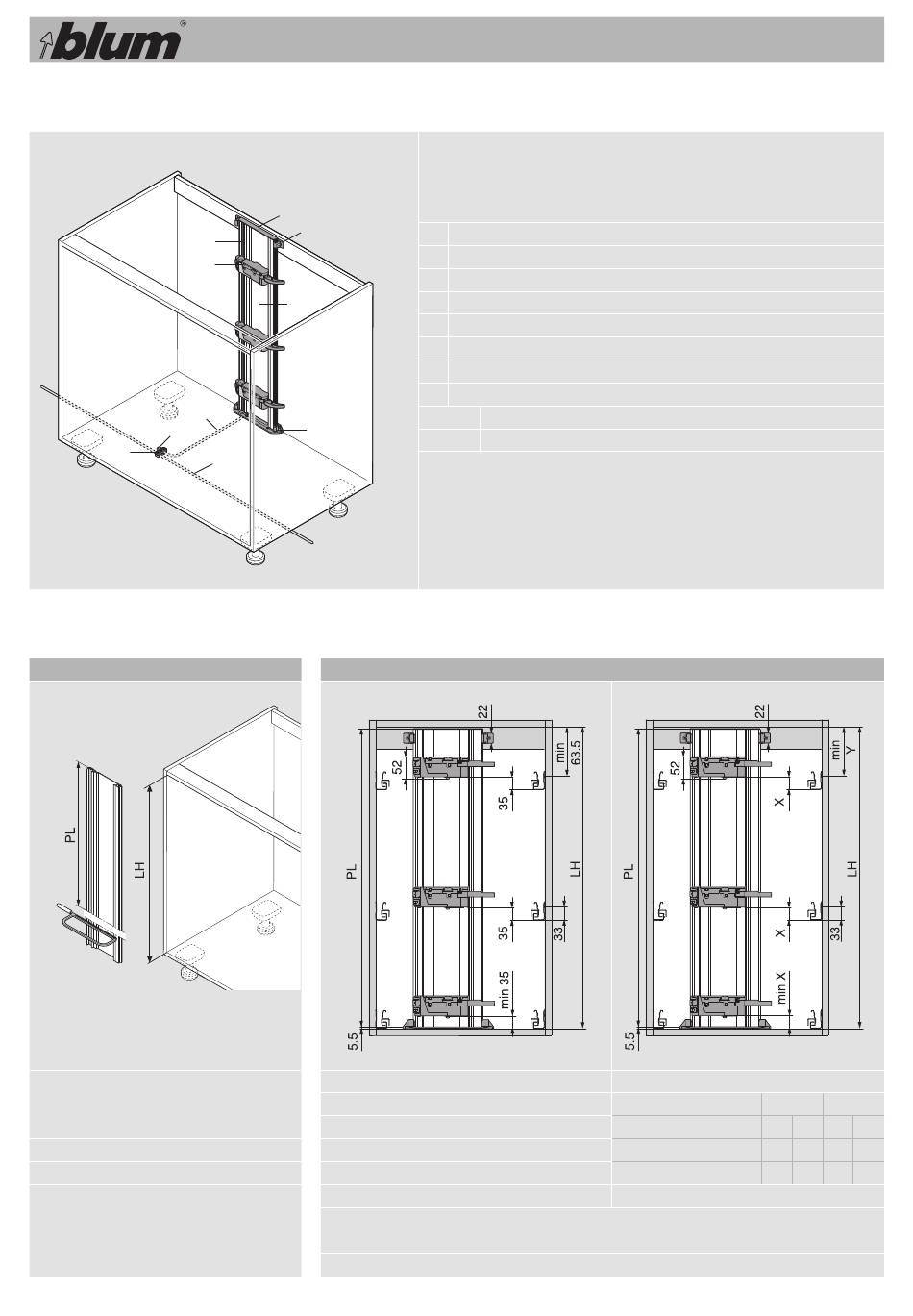

Standardkorpus Mit Stehender Traverse - blum SERVO-DRIVE Montageanleitung

Standardkorpus mit stehender Traverse

8b
8a
7
6
Planungsinformation
Ablängen Trägerprofil
PL = LH - 10 mm und abrunden auf den nächst
niedrigeren Zehnerschritt
PL Profillänge
LH Lichte Höhe
8
2a
3a
5
2
4
8
Position der Antriebseinheit
Alle Rückwandhöhen außer N
LH Lichte Korpushöhe
PL Profillänge
KB Korpusbreite
PL = LH - 10 mm und abrunden auf den nächst niedrigeren Zehnerschritt
2 Trägerprofil
2a Trägerprofilabdeckkappe
3a Trägerprofilaufnahme hinten
4 Trägerprofilaufnahme unten
5 Antriebseinheit
6 Verbindungsknoten
7 Kabelendenschutz
8 Verteilerkabel zum Ablängen
8a Trägerprofilkabel (für Stromversorgung)
8b Kommunikationskabel
Rückwandhöhe N
KB ˂ 320
X
Stahlrückwand 27.5
Holzrückwand 35
KB ˃ 320
Y X Y
48.5 27.5 48.5
55.5 27.5 48.5
