Position Trägerprofilaufnahme unten und Trägerprofilaufnahme horizontal

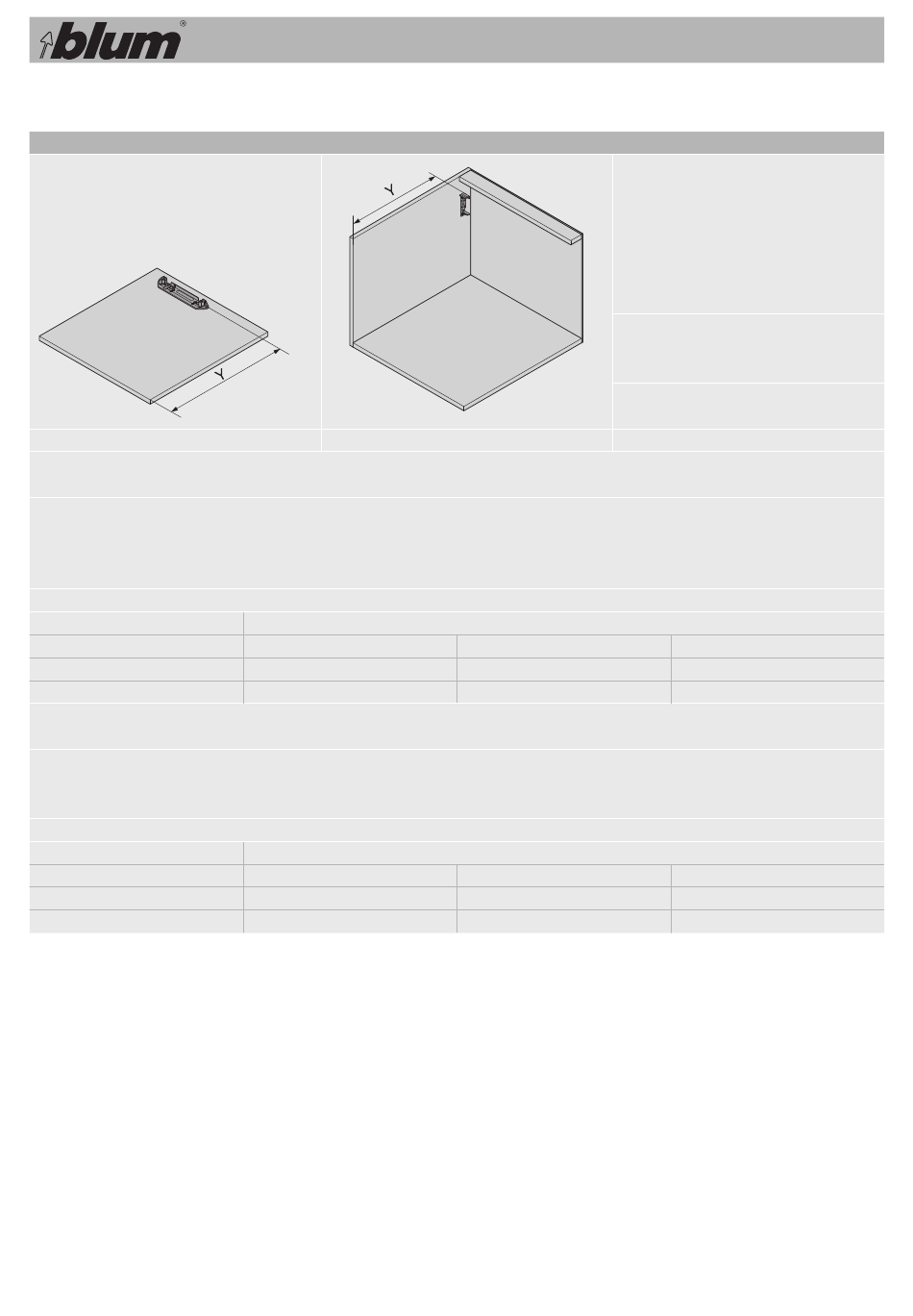

Liegende und stehende Traverse und Trägerprofil horizontal
Liegende und stehende Traverse
Mit dieser Montageposition des Trägerprofils können sowohl innenliegende Auszugselemente als auch Auszugselemente mit aufschlagenden
Fronten durch Ziehen und Drücken geöffnet werden. Für diesen Anwendungsfall gelten folgende, generell gültige Einbaumaße:
Mindestplatzbedarf für alle Anwendungssituationen
Stahlrückwand
Holzrückwand
SERVO-DRIVE kann auch eingesetzt werden, wenn weniger Platzangebot zur Verfügung steht. Mit der u.a. Montageposition des Trägerprofils
können jedoch innenliegende Auszugselemente nur durch Ziehen (nicht durch Drücken) geöffnet werden.
Mindestplatzbedarf
Stahlrückwand
Holzrückwand
18
Trägerprofil horizontal
Y
Liegende Traverse
NL + 16 mm
NL + 33 mm
Y
Liegende Traverse
NL + 13 mm
NL + 30 mm
Y
NL
Stehende Traverse
NL + 17 mm
NL + 34 mm
Stehende Traverse
NL + 14 mm
NL + 31 mm
bezieht sich auf die Rückkante der
Trägerprofilaufnahme.
Nennlänge von Auszugssystem
Trägerprofil horizontal
NL + 20 mm
NL + 37 mm
Trägerprofil horizontal
NL + 17 mm
NL + 34 mm
