Generelle Informationen - blum SERVO-DRIVE Montageanleitung

SERVO-DRIVE für LEGRABOX / TANDEMBOX / MOVENTO / TANDEM –

Generelle Informationen

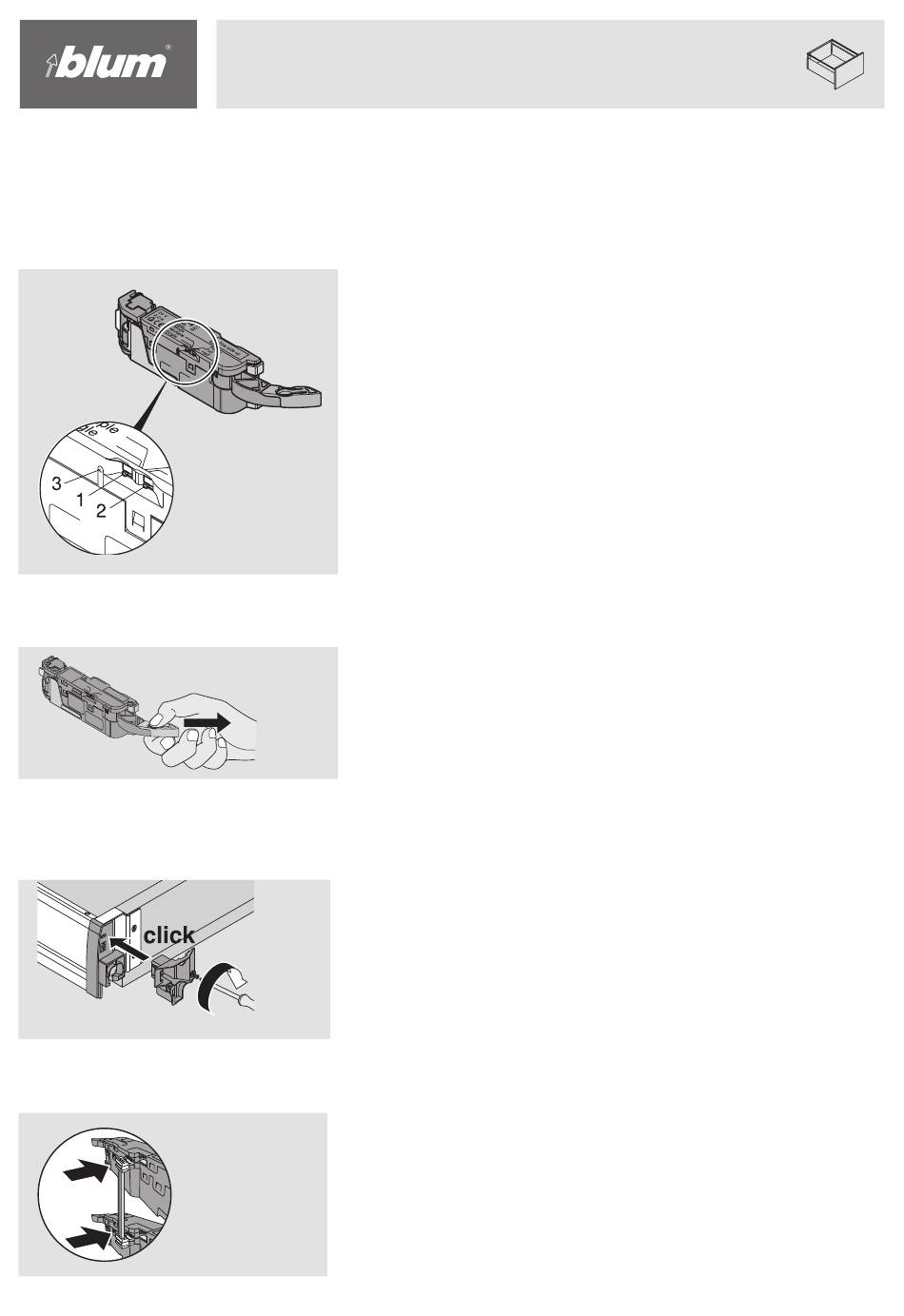

Wahlschalter Antriebseinheit
Hebelverlängerung
Hebelführung
Synchronisationskabel
26
Weitere Infos unter: http://www.lignoshop.de
Wahlschalter Mode (1)
Single: nur eine Antriebseinheit fährt aus (Standardeinstel-
lung)
Multiple: die auf „Multiple" eingestellten Antriebseinheiten
fahren aus
Wahlschalter Power (2)
Full: Standardeinstellung
Half: für kurze Nennlängen (270–300 mm)
Betriebsanzeige (LED) (3)
Bei einer Korpusbreite von 275-320 mm in Kombination mit
einer Stahl rückwand und bis zu einer Korpusbreite von
300 mm in Kombination mit einer Holzrückwand muss die
Hebelverlängerung demontiert werden�
Die Hebelführung muss bei einer Korpusbreite von
275–320 mm in Kombination mit einer Holzrückwand
aufgesteckt und an ge schraubt werden�
Zwei Antriebseinheiten, die gleichzeitig auswerfen sollen,
müssen über das Synchronisa tions kabel verbunden werden�
