Analogausgang
(nur Schnittstellen-
versionen)
Analogausgang über Kabel
AK 323 mit Schreiber
verbinden.
Die Ausgabe wird automatisch
auf Schreiberausgabe
umgeschaltet.
Belegung:
1 frei
2 Steckercodierung
3 Masse
4 Analogausgang
Verbinden von 2 und 3
aktiviert die Analogausgabe.
Ausgang/ Output:
Sättigung/ Saturation
0 ... 200.0 %
0 ... 600.0 %
Konzentration/ Concentration
0 ... 20.00 mg/l
0 ... 100.0 mg/l
Das angeschlossene Schreiberkabel
AK 323 blockiert die automatische
Abschaltung.
Datenübertragung
(nur Schnittstellen-
versionen)
Die Ausgabe des Kalibrierprotokolls
und der Meßdatensätze auf Drucker oder
Computer erfolgt über die serielle
Schnittstelle.
34
Analogausgang / Datenübertragung
Analog output / Data transmission
Analog output
(Interface versions only)

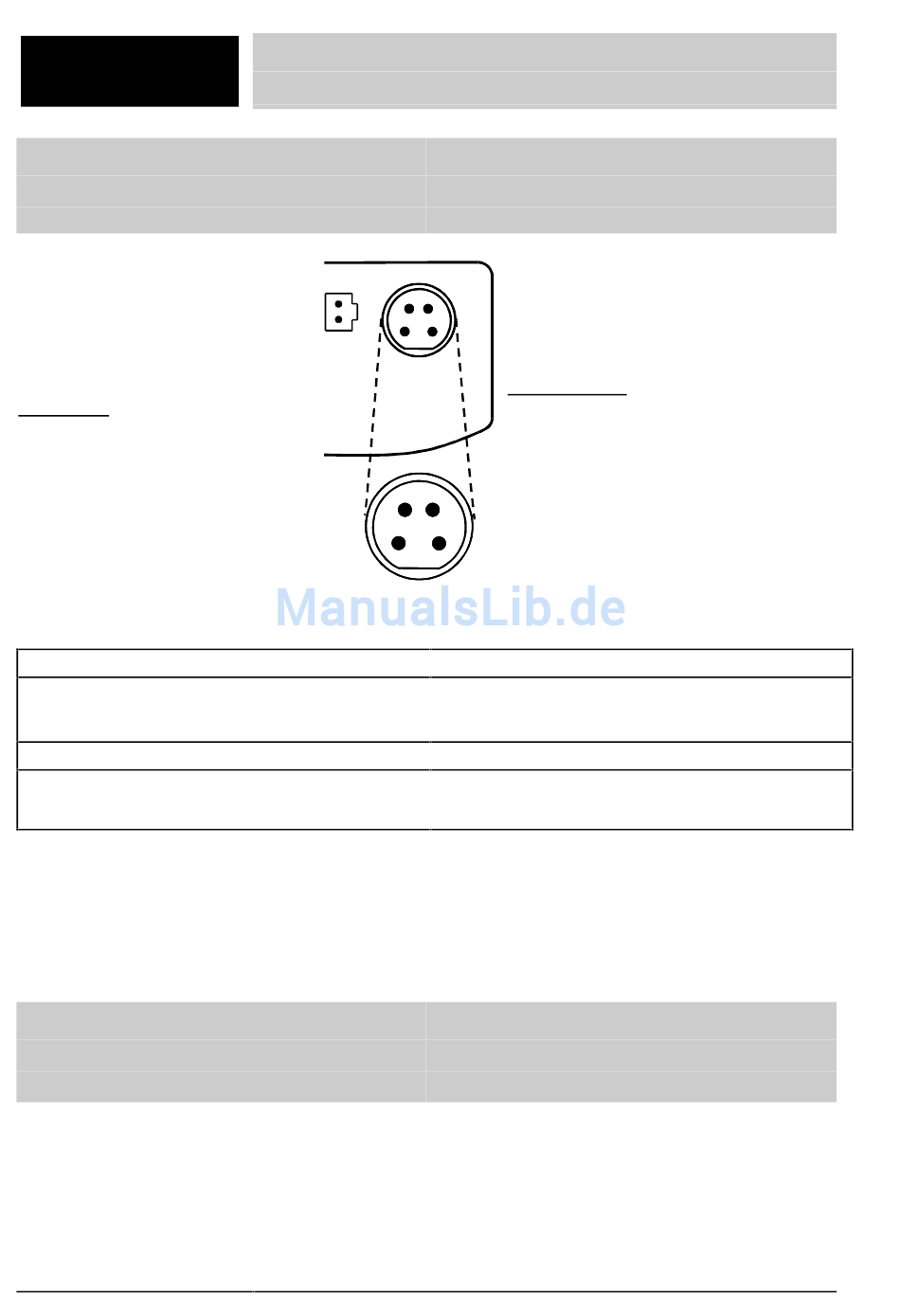

1 2
4
3
Ausgangsspannung/ Output voltage
The connected recorder cable AK 323
blocks the automatic switch-off.

Data transmission

(Interface versions only)
The output of the calibration protocol and
the measuring records to the printer or
computer is made via the serial interface.
Connect analog output to
recorder with cable AK 323.
The output is automatically
switched over to recorder output.
Connections:
1 free
2 plug codification
3 ground
4 analog output
Connection of 2 and 3 and
connection of a PC/printer
activates the analog output.
0 ... 2 V
0 ... 600 mV
Spannung/ Voltage
0 ... 2 V
0 ... 1 V
