Schritt 1: Ansetzen der Farbstofflösung
Aufkochen von 1 bis 2 L Wasser
•
Pro Gruppe wird ein Becherglas (250 mL) mit 2 Teebeuteln Früchtetee befüllt
•
das kochende Wasser in die Bechergläser geben und bis zum abkühlen ziehen lassen
•
Schritt 3: Vorbereiten der Glasträger
Pro Solarzelle werden zwei Glasplättchen
•
benötigt
diese zunächst ggf. mit etwas Seifenwasser
•
säubern und anschließend trocknen

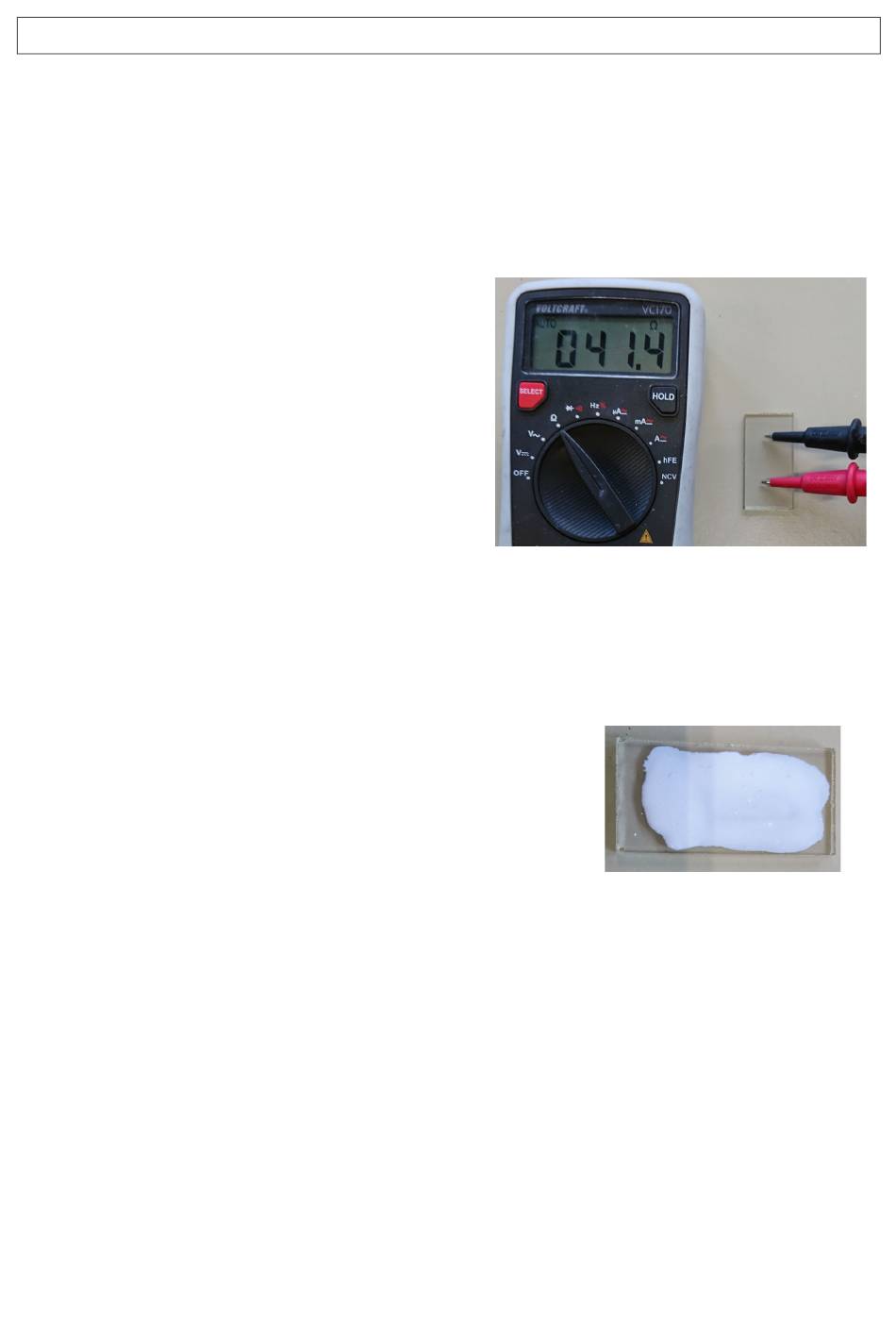

Um die leitende Seite zu finden: das
•
Multimeter auf „Ω" stellen und mit beiden
Kontakten die Glasplatte berühren. Wird ein
Wert um die 40 bis 80
handelt es sich um die leitende Seite. Die
Glasplättchen so hinlegen, dass die leitende
Seite nach Oben zeigt.
Schritt 4: Auftragen der TiO
etwa einen Holzspatel voll Titandioxid-Pulver mit ca. 2 mL Ethanol gut vermischen
•
die fertige Mischung in eine Pipette aufnehmen und
•
langsam zu einer dünnen Schicht auf das Glasplättchen
auftragen
Schritt 5: Sintern der TiO
Die beschichteten Glasplättchen werden nun auf ein Drahtnetz gelegt und für ca. 15
•
Minuten auf 400 bis 500 °C erhitzt
Dabei verdampft das Wasser und organisches Material verbrennt
•
die Glasplättchen unbedingt langsam abkühlen lassen – sonst zerspringen sie
•
Schritt 6: Färben der TiO
das abgekühlte Glasplättchen in eine Petrischale legen und mit der abgekühlten
•
Farbstofflösung vorsichtig übergießen
3 Minuten ziehen lassen
•
währenddessen das bisher unbenutzte Glasplättchen mit einem Bleistift (ohne viele Druck)
•
gleichmäßig mit Graphit beschichten
das Glasplättchen aus der Petrischale nehmen und vorsichtig trocken tupfen
•
B
AUANLEITUNG
Ω angezeigt, so
-Schicht
2
-Schicht (mit Pause)
2
-Schicht
2
- F
ARBSTOFFSOLARZELLE
