Tension
de source

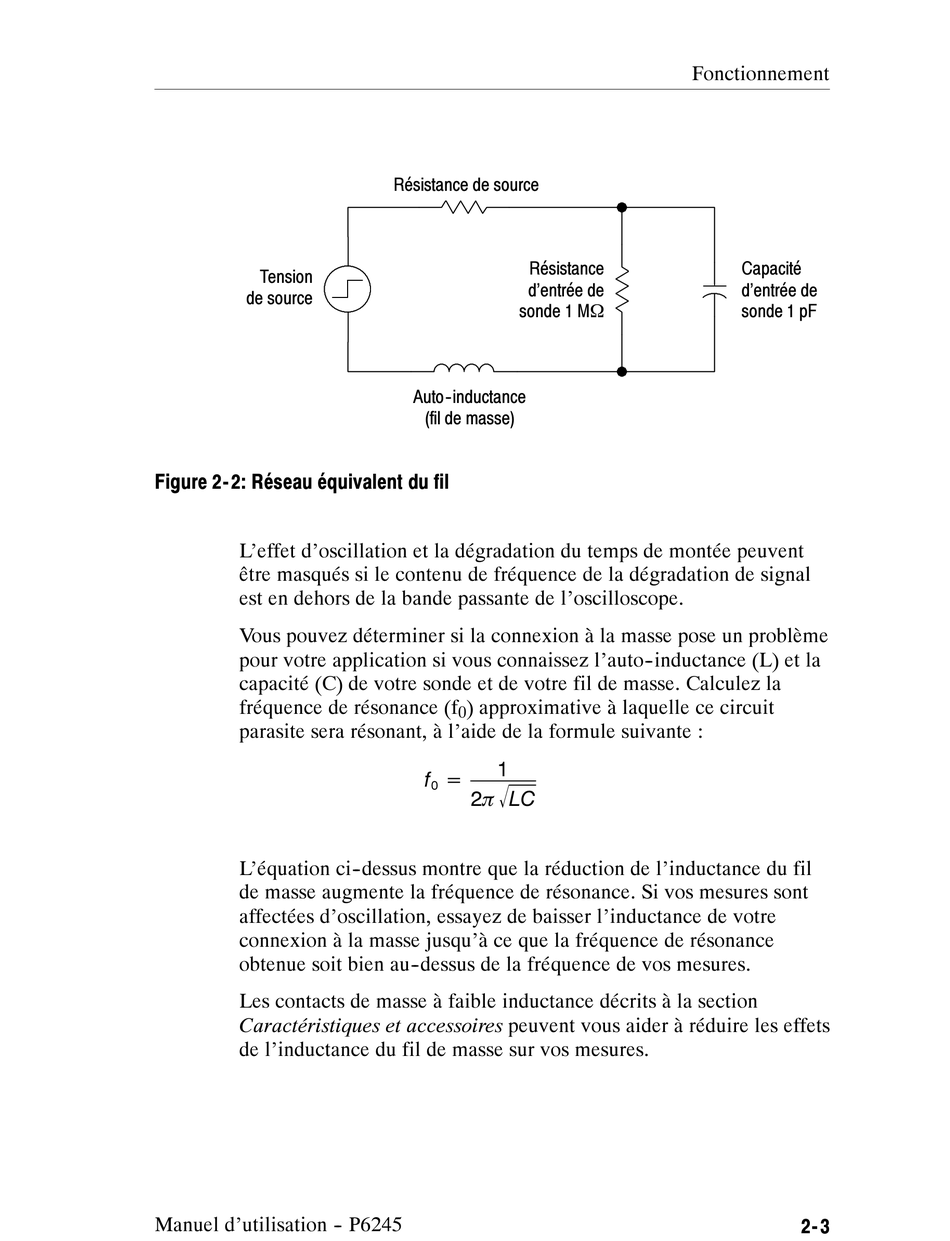

Figure 2- 2: Réseau équivalent du fil
L'effet d'oscillation et la dégradation du temps de montée peuvent
être masqués si le contenu de fréquence de la dégradation de signal
est en dehors de la bande passante de l'oscilloscope.
Vous pouvez déterminer si la connexion à la masse pose un problème
pour votre application si vous connaissez l'auto- - inductance (L) et la
capacité (C) de votre sonde et de votre fil de masse. Calculez la
fréquence de résonance (f
parasite sera résonant, à l'aide de la formule suivante :
L'équation ci- - dessus montre que la réduction de l'inductance du fil
de masse augmente la fréquence de résonance. Si vos mesures sont
affectées d'oscillation, essayez de baisser l'inductance de votre
connexion à la masse jusqu'à ce que la fréquence de résonance
obtenue soit bien au- - dessus de la fréquence de vos mesures.
Les contacts de masse à faible inductance décrits à la section
Caractéristiques et accessoires peuvent vous aider à réduire les effets
de l'inductance du fil de masse sur vos mesures.
Manuel d'utilisation - - P6245
Résistance de source
Résistance
d'entrée de
sonde 1 MΩ
Auto- - inductance
(fil de masse)
) approximative à laquelle ce circuit
0
1
f =
0
2π LC
Fonctionnement
Capacité
d'entrée de
sonde 1 pF
2- 3
