Signal- - Erdadapter
KlipChip- - Klemme
P6245 Benutzerhandbuch

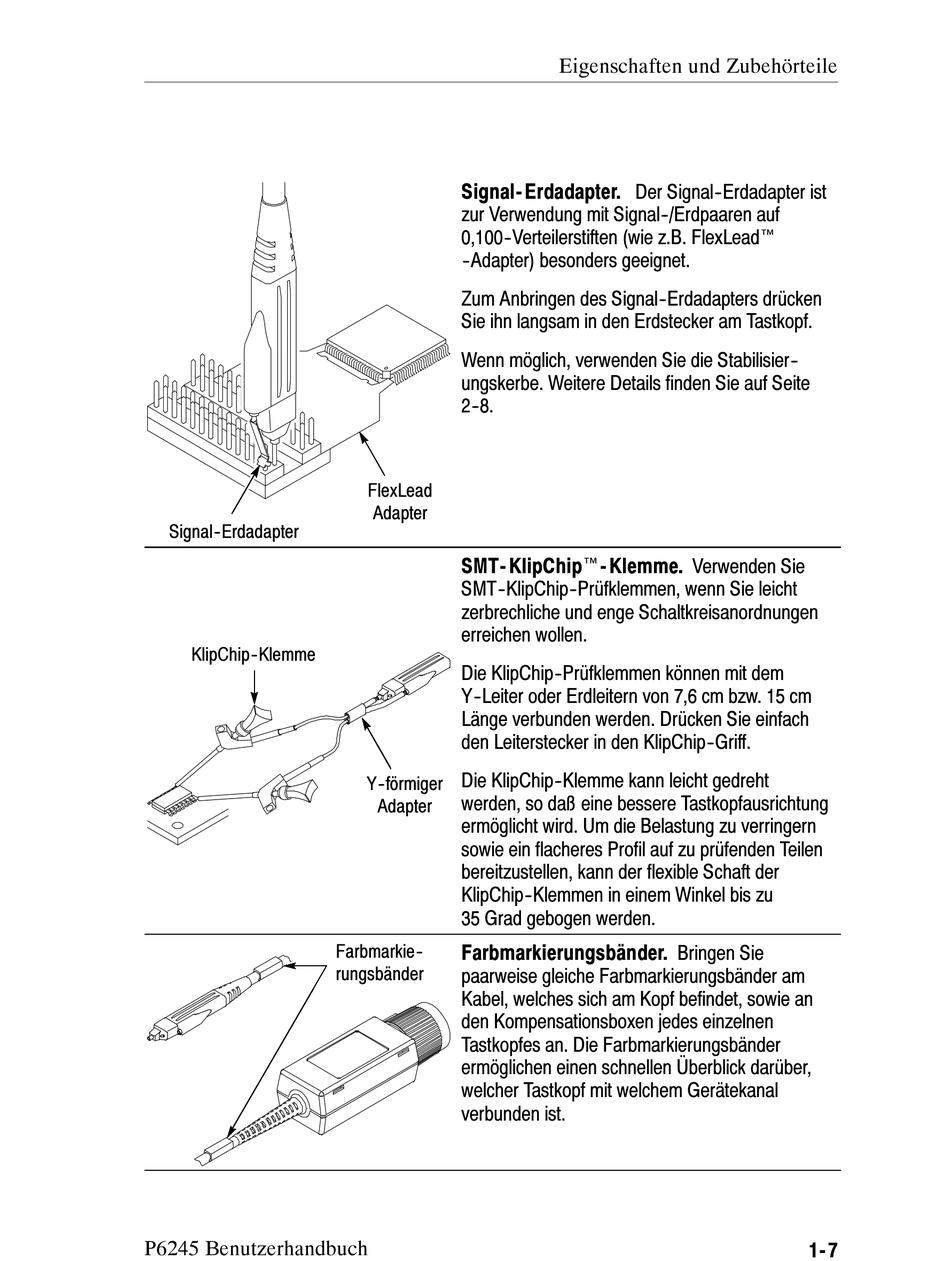

Signal- Erdadapter. Der Signal--Erdadapter ist
zur Verwendung mit Signal--/Erdpaaren auf
0,100--Verteilerstiften (wie z.B. FlexLead
--Adapter) besonders geeignet.
Zum Anbringen des Signal--Erdadapters drücken
Sie ihn langsam in den Erdstecker am Tastkopf.
Wenn möglich, verwenden Sie die Stabilisier--
ungskerbe. Weitere Details finden Sie auf Seite
2--8.
FlexLead
Adapter
SMT- KlipChip- Klemme . Verwenden Sie
SMT--KlipChip--Prüfklemmen, wenn Sie leicht
zerbrechliche und enge Schaltkreisanordnungen
erreichen wollen.
Die KlipChip--Prüfklemmen können mit dem
Y--Leiter oder Erdleitern von 7,6 cm bzw. 15 cm
Länge verbunden werden. Drücken Sie einfach
den Leiterstecker in den KlipChip--Griff.
Die KlipChip--Klemme kann leicht gedreht
Y- - förmiger
werden, so daß eine bessere Tastkopfausrichtung
Adapter
ermöglicht wird. Um die Belastung zu verringern
sowie ein flacheres Profil auf zu prüfenden Teilen
bereitzustellen, kann der flexible Schaft der
KlipChip--Klemmen in einem Winkel bis zu
35 Grad gebogen werden.
Farbmarkie- - Farbmarkierungsbänder. Bringen Sie
rungsbänder
paarweise gleiche Farbmarkierungsbänder am
Kabel, welches sich am Kopf befindet, sowie an
den Kompensationsboxen jedes einzelnen
Tastkopfes an. Die Farbmarkierungsbänder
ermöglichen einen schnellen Überblick darüber,
welcher Tastkopf mit welchem Gerätekanal
verbunden ist.
Eigenschaften und Zubehörteile
1- 7
