Y- - förmiger
Adapter
P6245 Benutzerhandbuch

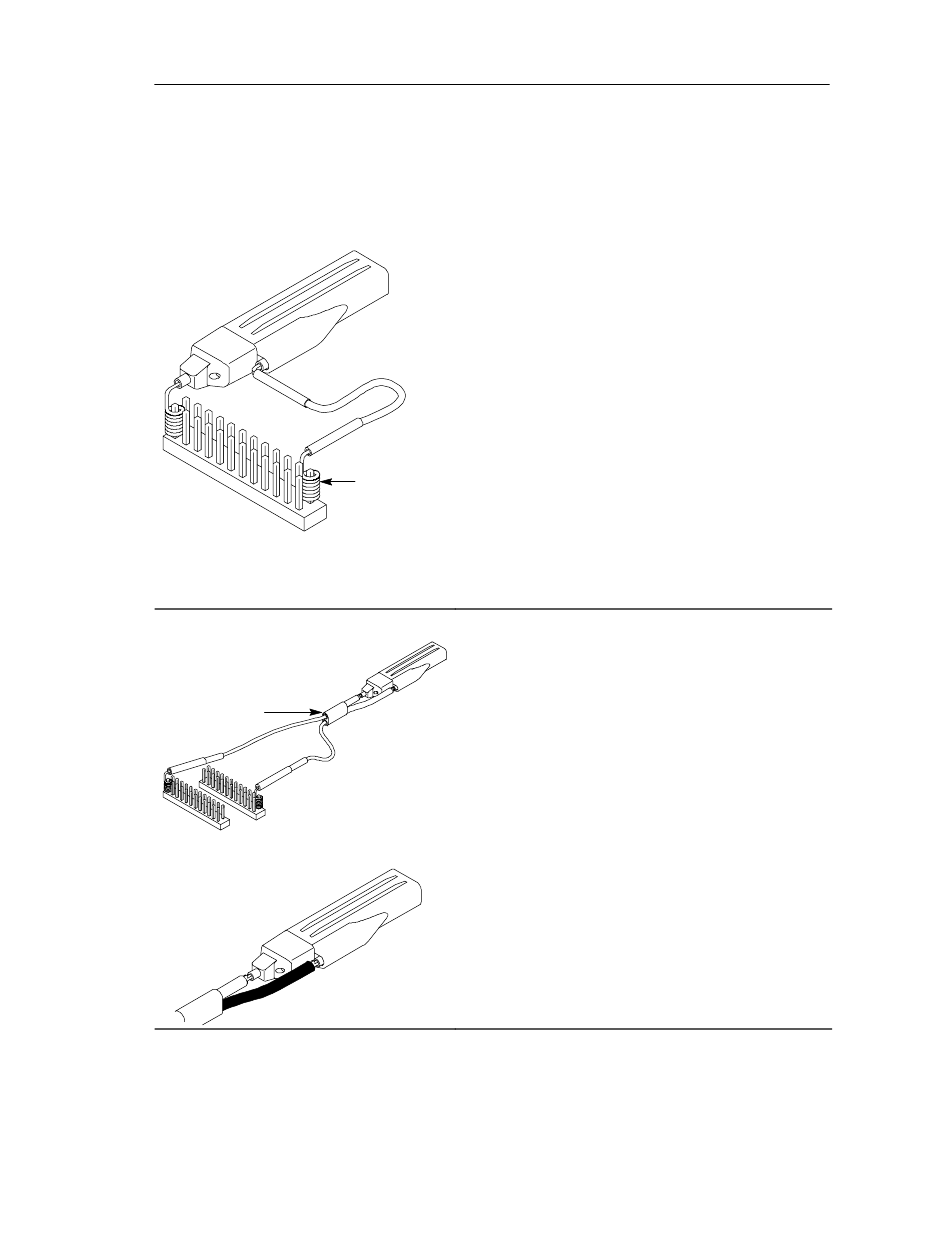

Rechtwinkeladapter. Verwenden Sie den
Rechtwinkeladapter für Niedrigprofiluntersuchun-
gen von Vierkantstiften mit einem Durchmesser
von 0,025 Inch.
Durch den Rechtwinkeladapter kann der P6245
flach auf der Schaltplatte liegen, wodurch
Untersuchungen in vertikalen Schaltkreisen wie
z.B. in Computer-- oder DFV--Rückwandplatinen
oder in sehr engen Bereichen wie z.B. zwischen
Einsteckkarten ermöglicht werden.
Der Rechtwinkeladapter kann entweder direkt mit
dem Tastkopf oder zusammen mit dem Adapter
Rechtwinkel- -
für den Y--Leiter bzw. den Erdleitern verwendet
adapter
werden.
Der Rechtwinkeladapter wird wie die Stecktast-
kopfspitze angebracht; er kann leicht per Hand
entfernt werden.
Y- förmiger Adapter. Verwenden Sie den
Y--förmigen Adapter zur notwendigen Erweiter-
ung der Reichweite des Tastkopfes und der
Erdung. Der Y--förmige Adapter nimmt jede
Tastkopfspitze und jeden Adapter auf. Er kann
direkt auf die 0,025--Inch--Stifte gedrückt werden.
Bei der Auswahl der Erdverbindung ist zu
beachten, daß der Erdweg so kurz wie möglich
ist. Weitere Informationen finden Sie auf Seite
2--1.
Zum Anbringen des Y--förmigen Adapters werden
die Leiterstifte langsam in die Tastkopfspitze und
die Erdstecker gedrückt. Es wird empfohlen, den
schwarzen Leiter zur Erdung zu verwenden.
Eigenschaften und Zubehörteile
1- 5
