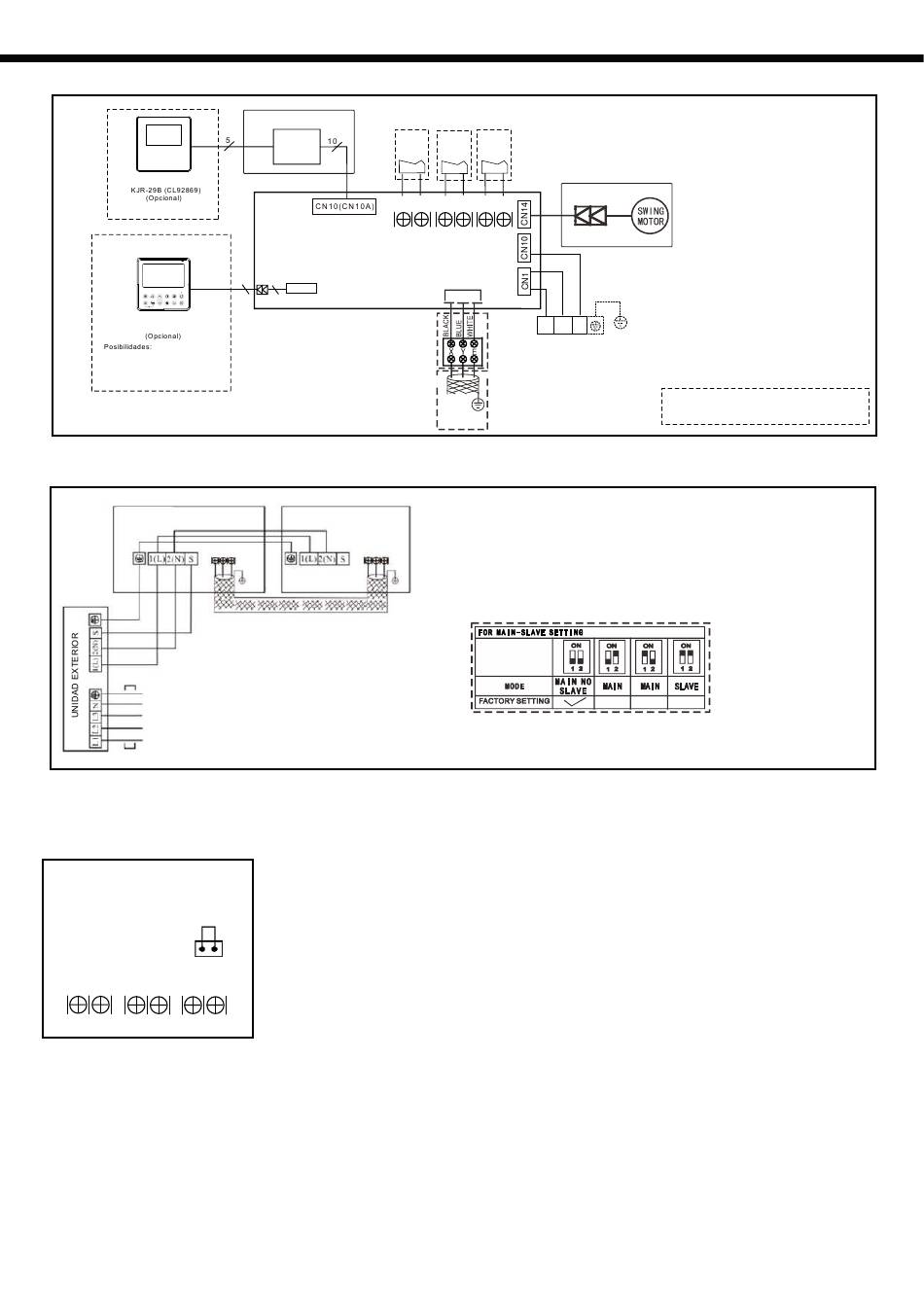

Esquema de conexiones de la unidad interior:
CONTROL PARED
(Incorpora recepor IR)
CONTROL PARED WIFI
(Incorpora WIFI + Receptor IR)
KJR-120N(X4W)/BGEF (CL09211)
KJR-120P(X6W)/EF (CL09214)
KJR-120P(X6W)/EF (CL09216)
Esquema de conexiones de un sistema Twin (2x1):
UNIDAD INTERIOR
MAESTRA
X Y E
Usar cable apantallado para la interconexión
entre uds. interiores (3x0,75mm2)
Alimentación Eléctrica
Ud. Exterior
230V o 400V (según modelo)
50 Hz
Funcionamiento de las señales externas:

PLACA PRINCIPAL

JR6
FRESH AIR ALARM
ON/OFF
CN8 CN23
CN33
Señal
ventilador
Conexión al panel
aire fresco
DISPLAY
FRESH AIR
CN8
PLACA PRINCIPAL
4 4
CN40
UNIDAD INTERIOR
ESCLAVA
X Y E
"MAIN NO SLAVE" " significa que la unidad está configurada como una unidad interior de un sistema 1x1;
"MAIN" significa que la unidad está configurada como una unidad interior maestra de un sistema "Twin";
"SLAVE" significa que la unidad está configurada como una unidad esclava de un sistema "Twin"
- Señal ON/OFF:
Para usar la señal de ON/OFF se debe desconectar el puente JR6 en la placa
electrónica principal de la unidad interior.
El funcionamiento es el siguiente:
1) Con la máquina en marcha si se abre el contacto del bornero CN23 la máquina
se detiene y el control del equipo queda bloqueado, se muestra CP en el display.
2) Con la máquina parada si se abre el contacto del bornero CN23 la máquina
continua parada y el control del equipo queda bloqueado, se muestra CP en el display.
NOTA: Solo se muestra CP en el display si la unidad dispone de display digital.
El control remoto cableado de pared KJR-120 también muestra el código CP.
- Señal ALARM:
La señal de Alarma proporciona una salida libre de potencial (máx. 24V, 0,5A),
cuando la máquina indica un código de error.
- Señal FRESH AIR:
La señal "Fresh Air" proporciona una salida de 230Vac (carga máx. 200W o 1A) cuando
la máquina esta en funcionamiento, está señal se puede usar para activar un
ventilador auxiliar que realice la aportación de aire fresco.
Nota: En el modo de refrigeración forzada (FC) o en el modo test, esta salida no
proporciona voltaje.
Señal ON/OFF
alarma remoto
Conexión al panel
ALARM ON/OFF
CN23
CN33
CN3
L N S
Interconexión Ud. Ext
Control
central CCM
Nota: El sistema Twin y el Control centralizado CCM, usan el mismo terminal X Y E,
por lo que entre estas dos funciones solo puede usar una.
Configuración en las uds. interiores:
SW8
21
Los elementos que están entre líneas
discontínuas es opcional su utilización
