Instale la tapa
Tornillo

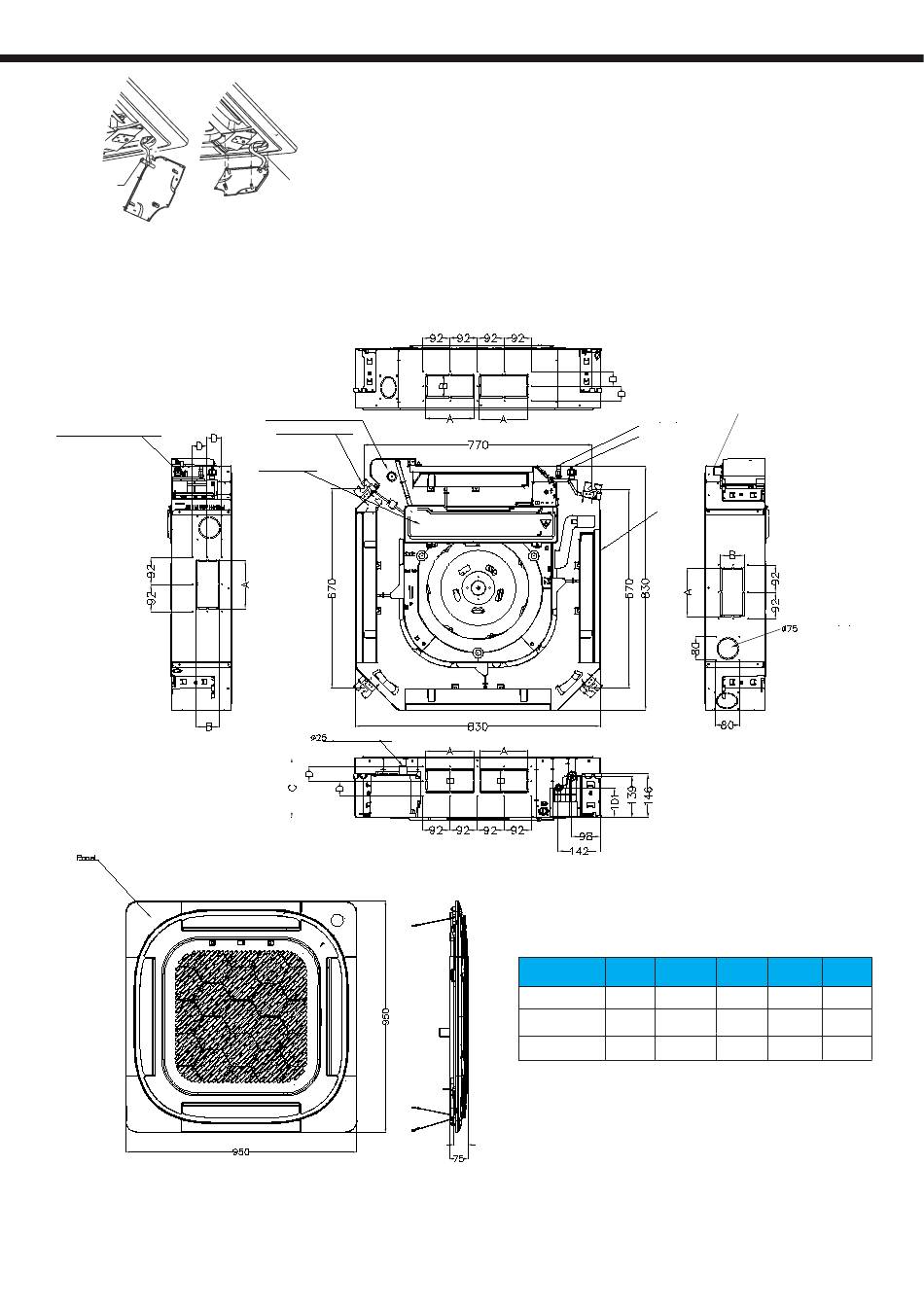

1.4 Detalle de dimensiones
Modelos 24 a 60:
Conexiones eléctricas
Haga coincidir cada
tornillo con su orificio
Fig.1-14
Bomba de condensados
Asa sujeción
Cuadro eléctrico
Conexión bomba condensados
Modelo
Ud.
(KBtu/h)
mm
24
30~36
mm
mm
42~60
13
Conexión bomba condensados
(Diam. ext. 25 mm)
Conexión líquido
Conexión gas
Cuerpo
Entrada aire fresco
A B C
165 80 204
165 100 245
165 100 287
D
50
60
60
