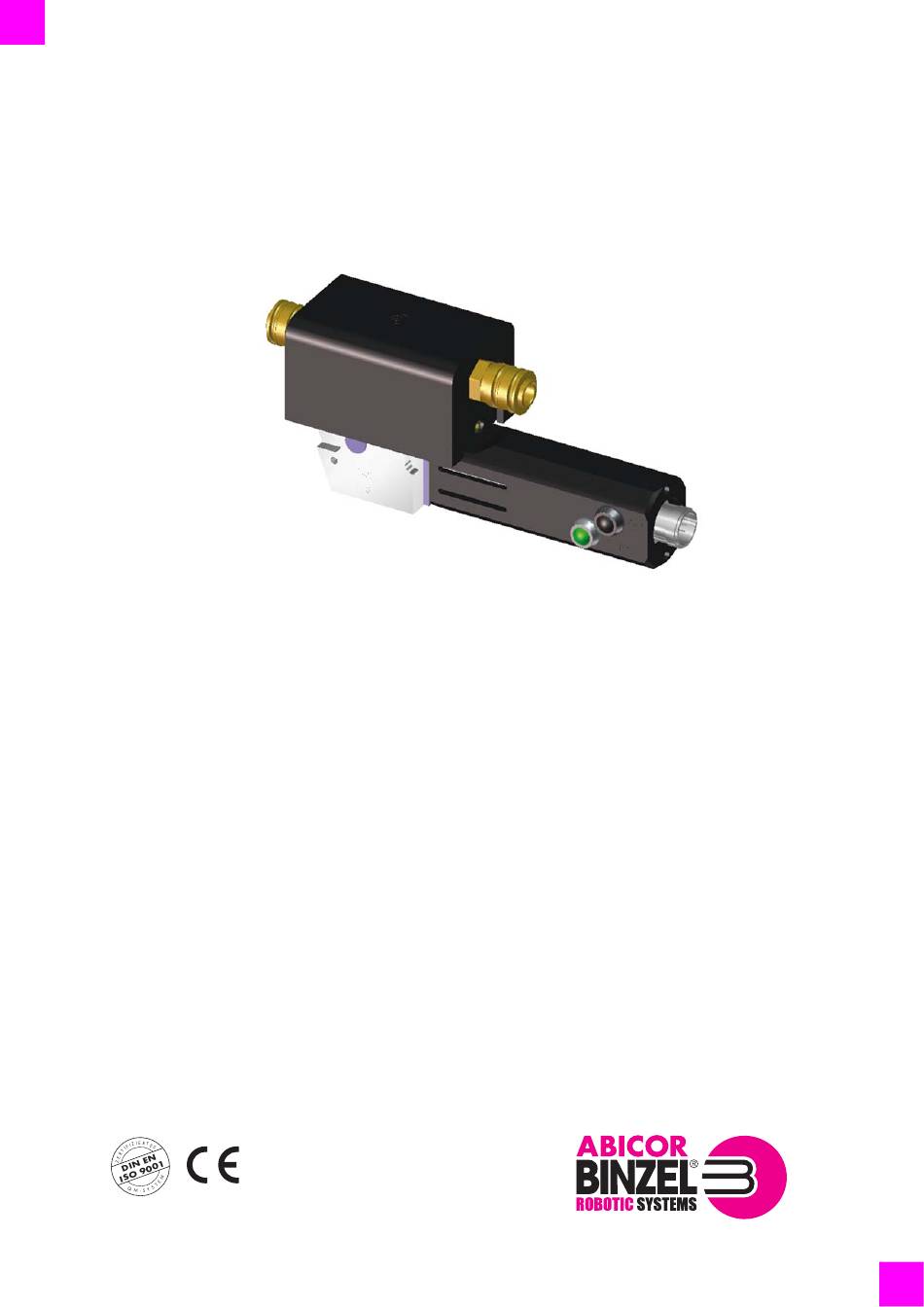

- Seite 1 T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D . DE Betriebsanleitung / EN Operating instructions FR Mode d’emploi / ES Instructivo de servicio MF1-Rear DE Masterantrieb EN Master feeder FR Entraînement maître...
-
Seite 2: Inhaltsverzeichnis
Produktes erforderlich werden. Diese Änderungen werden jedoch in neuen Ausgaben berücksichtigt. Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der jeweiligen Besitzer/Hersteller. Unsere aktuellen Produktdokumente, sowie alle Kontaktdaten der ABICOR BINZEL Ländervertretungen und Partner weltweit, finden Sie auf unserer Homepage www.binzel-abicor.com... -
Seite 3: Identifikation

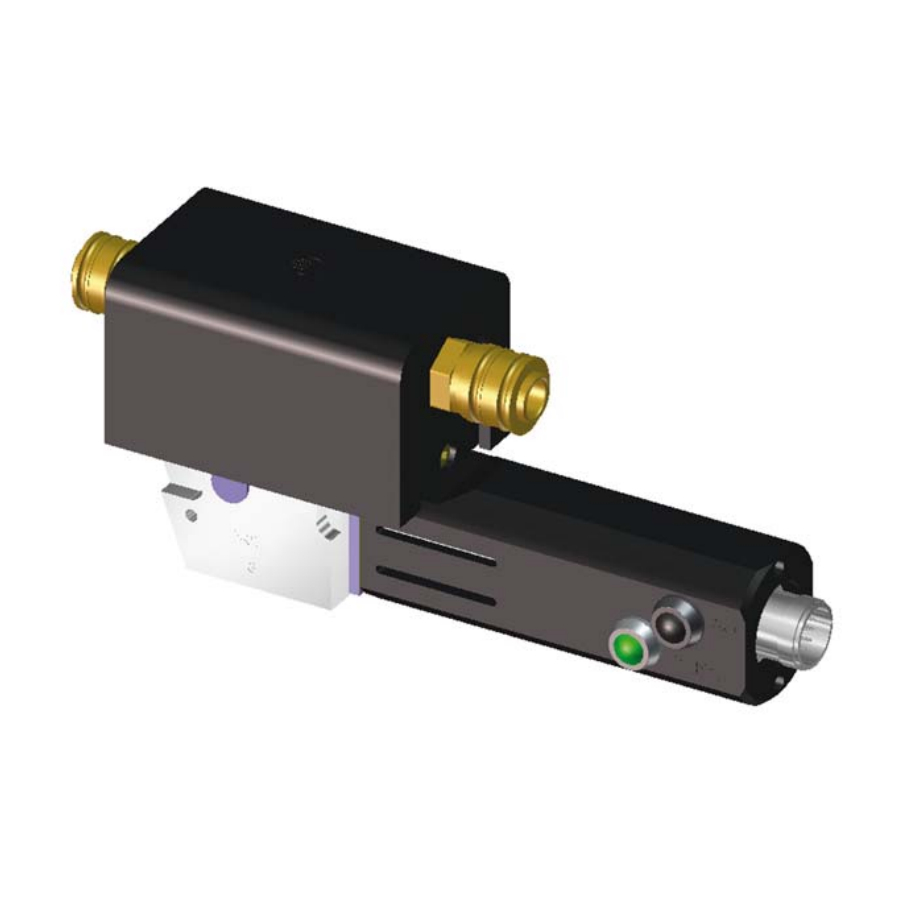

Der MF1-Rear ist Bestandteil des Drahtvorschubsystems MFS-V3 welches in der Industrie und im Gewerbe zur Förderung von Schweissdraht oder Lot eingesetzt wird. Der MF1-Rear ist ein 4-Rollen Drahtantrieb und dient ausschließlich als hinterer Antrieb zur Drahtförderung im Push-Push Betrieb, alle weiteren für den Fügeprozess notwendigen Medien (Kühlmittel, Schutzgas, Schweisstrom) sind separat zuzuführen. -
Seite 4: Sicherheit
2 Sicherheit MF1-Rear 2 Sicherheit Beachten Sie das beiliegende Dokument Sicherheitshinweise. 2.1 Bestimmungsgemäße Verwendung • Das in dieser Anleitung beschriebene Gerät darf ausschließlich zu dem in der Anleitung beschriebenen Zweck in der beschriebenen Art und Weise verwendet werden. Beachten Sie dabei die Betriebs-, Wartungs- und lnstandhaltungsbedingungen. -
Seite 5: Klassifizierung Der Warnhinweise De
MF1-Rear 2 Sicherheit 2.4 Klassifizierung der Warnhinweise Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen unterteilt und werden vor potenziell gefährlichen Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit bedeuten sie folgendes: GEFAHR Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. -
Seite 6: Produktbeschreibung
3 Produktbeschreibung MF1-Rear 3 Produktbeschreibung WARNUNG Gefahren durch nicht bestimmungsgemäße Verwendung Bei nicht bestimmungsgemäßer Verwendung können vom Gerät Gefahren für Personen, Tiere und Sachwerte ausgehen. • Gerät ausschließlich bestimmungsgemäß verwenden. • Gerät nicht eigenmächtig zur Leistungssteigerung umbauen oder verändern. • Gerät nur durch befähigte Personen (in Deutschland siehe TRBS 1203) verwenden. -
Seite 7: Typenschild
MF1-Rear 3 Produktbeschreibung 3.3 Typenschild MF1-Rear ist wie folgt gekennzeichnet: Gerätenummer Untersetzung Abb. 1 Kennzeichnung Beachten Sie für alle Rückfragen folgende Angaben: • Gerätetyp • Gerätenummer (1) Standarduntersetzung i= 30:1 Laseranwendungen Tab. 5 Kennzeichnung 3.4 Verwendete Zeichen und Symbole In der Betriebsanleitung werden folgende Zeichen und Symbole verwendet: Symbol Beschreibung •... -
Seite 8: Lieferumfang
Tab. 2 Umgebungsbedingungen Transport und Lagerung auf Seite DE-6 5 Funktionsbeschreibung Der MF1-Rear ist mechanisch und elektronisch auf das Master Feeder System im Push-Push Betrieb abgestimmt. Der 4-Rollenantrieb fördert den Draht synchron mit dem vorderen Antrieb MF-1, entsprechend der Sollwertvorgabe. -
Seite 9: Inbetriebnahme
MF1-Rear 6 Inbetriebnahme 6 Inbetriebnahme GEFAHR Verletzungsgefahr durch unerwarteten Anlauf Für die gesamte Dauer von Wartungs-, Instandhaltungs-, Montage- bzw. Demontage- und Reparaturarbeiten ist folgendes zu beachten: • Schalten Sie die Stromquelle aus. • Sperren Sie die Gaszufuhr ab. • Ziehen Sie den Netzstecker. -
Seite 10: Druckrollen Montieren De
6 Inbetriebnahme MF1-Rear 11 Antriebszahnräder 2 Stk. Exzenterbolzen Deckel Andruckschraube Antriebszahnräder 2 Stk, Rändelschraube Führungsachse 2 Stk. 12 Vorschubrollen- Druckrollen Rändelschraube 2 Stk. Rändelschraube 2 Stk. 10 Wippe 2Stk. Vorschubrollen- Antriebsrollen 2Stk. Abb. 2 Vorschubrollen montieren 6.1.1 Druckrollen montieren 1 Deckel (5) nach oben abnehmen. -
Seite 11: Antriebsrollen Montieren De
2 Vorschubrollen (4) auf Führungsstifte der Antriebszahnräder (2) aufsetzen und mit Rändelschrauben (3) sichern. 6.2 Montage MF1-Rear Aufgrund der unterschiedlichen Anbausituationen in den Anlagen ist für eine ordentliche Montage des MF1-Rear durch den Anlagenbauer/-betreiber selbst zu sorgen. Montieren Sie den MF1-Rear auf einer ausreichend dimensionierten Montageplatte. GEFAHR Stromschlag Gefährliche Spannung bei Heißdrahtanwendung. -
Seite 12: Anschlüsse Herstellen De
6 Inbetriebnahme MF1-Rear 6.3 Anschlüsse herstellen 6.3.1 MF1-Rear & MF1 & MF1-Rear-Drive Anschlüsse gemäß folgender Abbildung vornehmen: Drahtendesensor Steuerleitung Drahtendesensor Flexzuführung Masterliner Fass Steuerleitung MF1-Rear - MF1/ MF1DIG. / MF1-Front-Drive MF1-Rear-Drive eBOX Sensor 10 Masterliner Abb. 4 MF1-Rear & MF1 & MF1-Rear-Drive... -
Seite 13: Draht Einfädeln De
MF1-Rear 6 Inbetriebnahme 6.4 Draht einfädeln HINWEIS • Achten Sie bei jedem Drahtwechsel darauf, dass der Drahtanfang gratfrei ist. Masterliner Deckel Masterliner Wippe Einlaufrohr Draht Taster Inching (grün) Exzenterbolzen Abb. 5 Draht einfädeln VORSICHT Verletzungsgefahr Körperliche Schäden durch Drahtanfang. • Prozessseitigen Antrieb von dem Körper weg halten. -
Seite 14: Steckerbelegung
6 Inbetriebnahme MF1-Rear 6.5 Steckerbelegung Abb. 6 Steckerbelegung DE - 14... -
Seite 15: Betrieb
• Keine chlorhaltigen Entfettungsbäder in der Nähe des Schweißplatzes aufstellen. HINWEIS • Die Bedienung des MF1-Rear darf nur durch befähigte Personen (in Deutschland siehe TRBS 1203) erfolgen. • Da der MF1-Rear in ein Schweißsystem eingebunden ist, müssen Sie im Betrieb die Betriebsanleitungen der schweißtechnischen Komponenten z.B. -
Seite 16: Außerbetriebnahme
8 Außerbetriebnahme MF1-Rear 8 Außerbetriebnahme HINWEIS • Da der MF1-Rear in ein Schweißsystem eingebunden ist, richtet sich die Außerbetriebnahme nach der Robotersteuerung. Beachten Sie dabei die Abschaltprozeduren aller im Schweißsystem vorhandenen Komponenten. 1 Robotersteuerung stromlos schalten. 9 Wartung und Reinigung Regelmäßige und dauerhafte Wartung und Reinigung sind Voraussetzung für eine lange Lebensdauer und... -
Seite 17: Wartungsintervalle
MF1-Rear 9 Wartung und Reinigung 9.1 Wartungsintervalle HINWEIS • Die angegebenen Wartungsintervalle sind Richtwerte und beziehen sich auf den Einschichtbetrieb. Deckel Madenschraube Drahtführungsnippel 10 Steckachsen 2Stk. Spannhebel Zahnräder 2 Stk. Andruckschraube 11 Zahnräder 2Stk. Drahtauslaufnippel Antriebszahnrad Andruckfeder Abb. 8 Wartungsintervalle Wöchentlich... -
Seite 18: Störungen Und Deren Behebung
10 Störungen und deren Behebung MF1-Rear 10 Störungen und deren Behebung GEFAHR Verletzungsgefahr und Geräteschäden durch unautorisierte Personen Unsachgemäße Reparaturen und Änderungen am Produkt können zu erheblichen Verletzungen und Geräteschäden führen. Die Produktgarantie erlischt bei Eingriff durch unautoristierte Personen. • Bedienungs-, Wartungs-, Reinigungs- und Reparaturarbeiten dürfen nur von befähigten Personen (in Deutschland siehe TRBS 1203) durchgeführt werden. -
Seite 19: Demontage
1 Schlauchpaket von Drahtvorschub lösen. 2 Zu lösende Teile entfernen. 3 MF1-Rear demontieren. Demontieren Sie den MF1-Rear in umgekehrter Reihenfolge. Beachten Sie hierzu: 6.2 Montage MF1- Rear auf Seite DE-11 12 Entsorgung Bei der Entsorgung sind die örtlichen Bestimmungen, Gesetze, Vorschriften, Normen und Richtlinien zu beachten. - Seite 74 Notas MF1-Rear Notas ES - 20...
