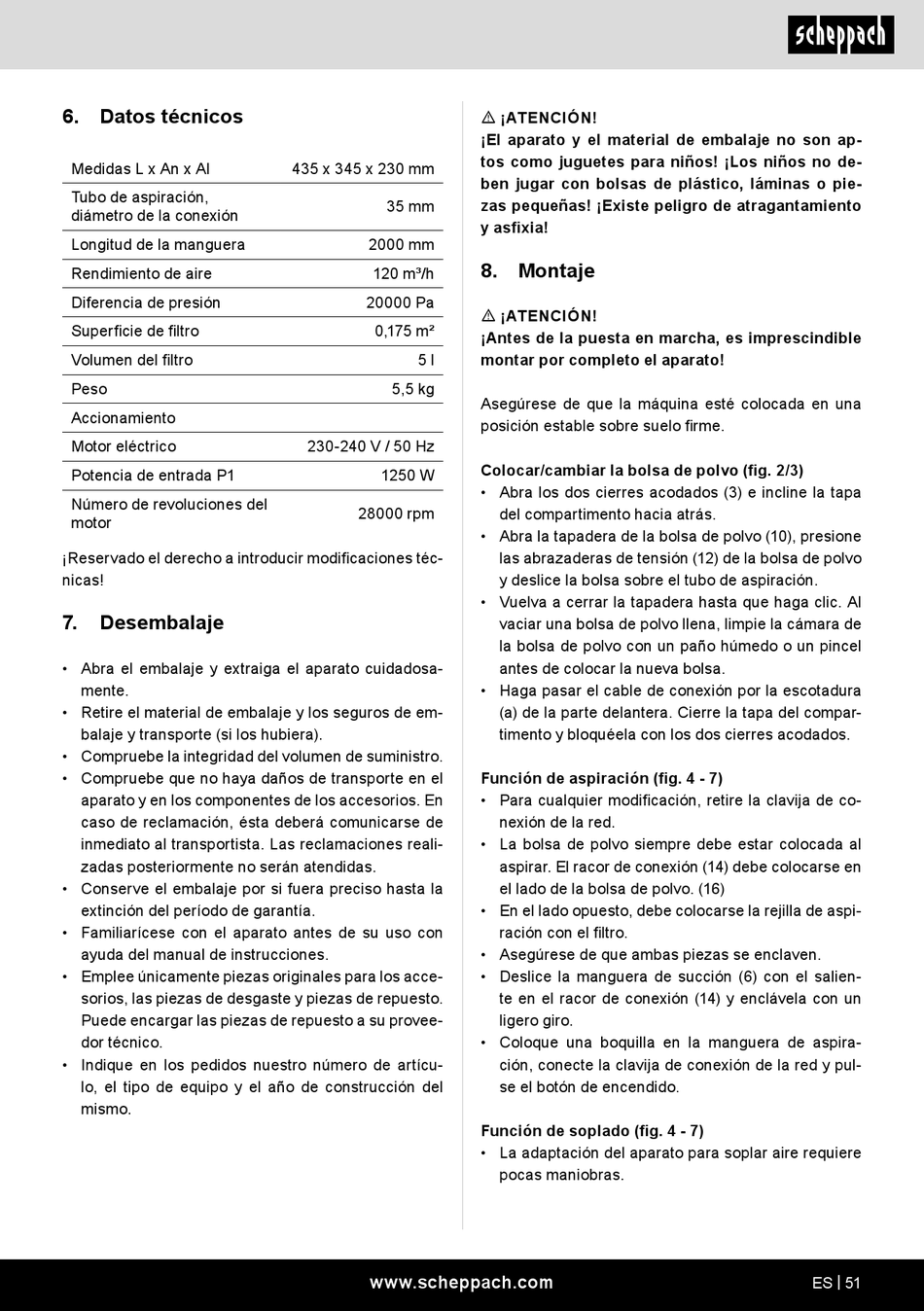

Scheppach HD2P Original Bedienungsanleitung Seite 51

6. Datos técnicos
Medidas L x An x Al
Tubo de aspiración,
diámetro de la conexión
Longitud de la manguera
Rendimiento de aire
Diferencia de presión
Superficie de filtro
Volumen del filtro
Peso
Accionamiento
Motor eléctrico
Potencia de entrada P1
Número de revoluciones del
motor
¡Reservado el derecho a introducir modificaciones téc-
nicas!
7. Desembalaje
• Abra el embalaje y extraiga el aparato cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
aparato y en los componentes de los accesorios. En
caso de reclamación, ésta deberá comunicarse de
inmediato al transportista. Las reclamaciones reali-
zadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
• Familiarícese con el aparato antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artícu-
lo, el tipo de equipo y el año de construcción del
mismo.
435 x 345 x 230 mm
35 mm
2000 mm
120 m³/h
20000 Pa
0,175 m²
5 l
5,5 kg
230-240 V / 50 Hz
1250 W
28000 rpm
www.scheppach.com
m ¡ATENCIÓN!
¡El aparato y el material de embalaje no son ap-
tos como juguetes para niños! ¡Los niños no de-
ben jugar con bolsas de plástico, láminas o pie-
zas pequeñas! ¡Existe peligro de atragantamiento
y asfixia!
8. Montaje
m ¡ATENCIÓN!
¡Antes de la puesta en marcha, es imprescindible
montar por completo el aparato!
Asegúrese de que la máquina esté colocada en una
posición estable sobre suelo firme.
Colocar/cambiar la bolsa de polvo (fig. 2/3)
• Abra los dos cierres acodados (3) e incline la tapa
del compartimento hacia atrás.
• Abra la tapadera de la bolsa de polvo (10), presione
las abrazaderas de tensión (12) de la bolsa de polvo
y deslice la bolsa sobre el tubo de aspiración.
• Vuelva a cerrar la tapadera hasta que haga clic. Al
vaciar una bolsa de polvo llena, limpie la cámara de
la bolsa de polvo con un paño húmedo o un pincel
antes de colocar la nueva bolsa.
• Haga pasar el cable de conexión por la escotadura
(a) de la parte delantera. Cierre la tapa del compar-
timento y bloquéela con los dos cierres acodados.
Función de aspiración (fig. 4 - 7)
• Para cualquier modificación, retire la clavija de co-
nexión de la red.
• La bolsa de polvo siempre debe estar colocada al
aspirar. El racor de conexión (14) debe colocarse en
el lado de la bolsa de polvo. (16)
• En el lado opuesto, debe colocarse la rejilla de aspi-
ración con el filtro.
• Asegúrese de que ambas piezas se enclaven.
• Deslice la manguera de succión (6) con el salien-
te en el racor de conexión (14) y enclávela con un
ligero giro.
• Coloque una boquilla en la manguera de aspira-
ción, conecte la clavija de conexión de la red y pul-
se el botón de encendido.
Función de soplado (fig. 4 - 7)
• La adaptación del aparato para soplar aire requiere
pocas maniobras.
ES | 51
