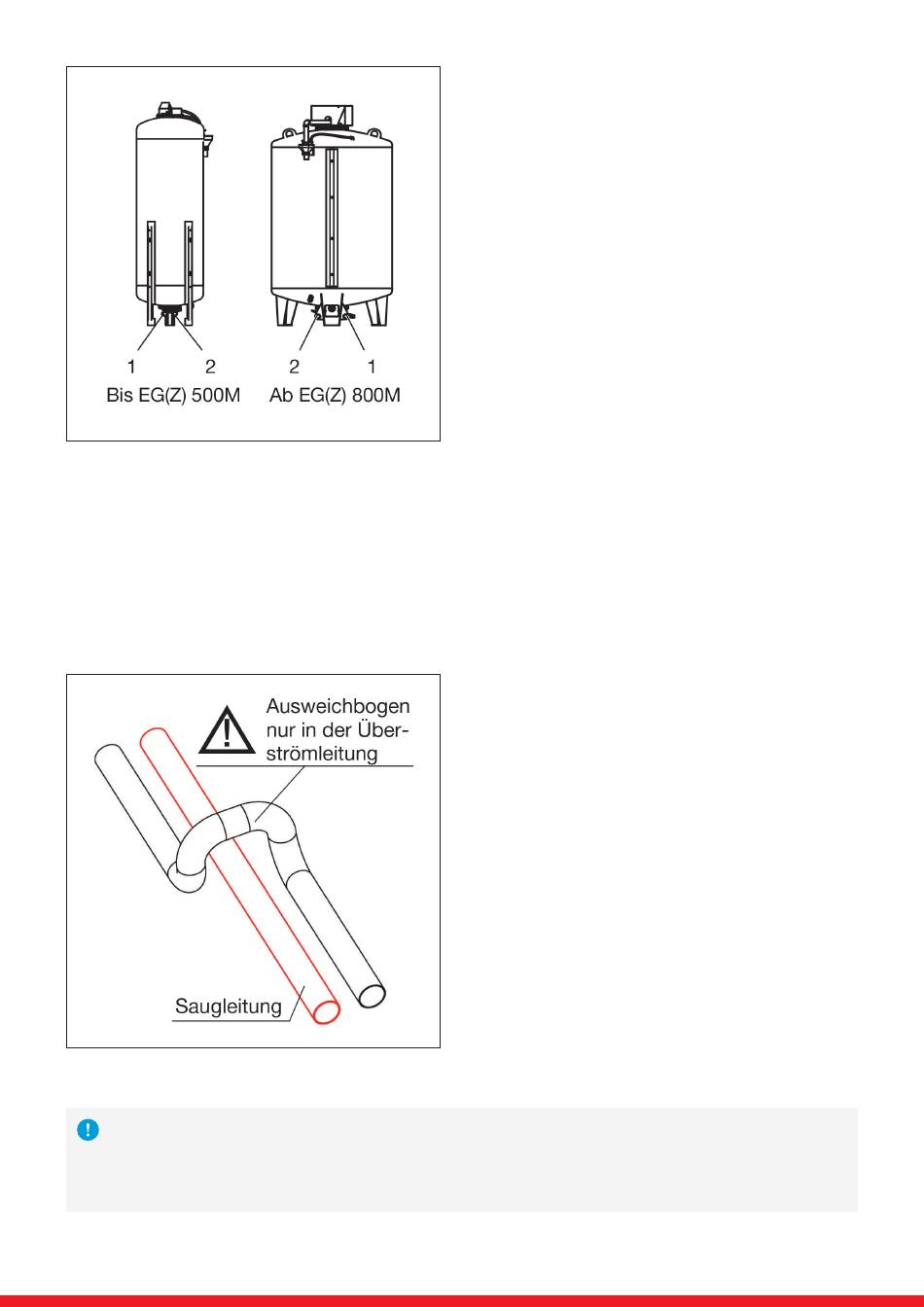

Abbildung 33: Überströmleitung (1) und Saugleitung (2) von EG(Z)-M Expansionsgefäßen
Verlegung der Saugleitung
In einigen Fällen kann es vorkommen, dass zur richtigen Verbindung von MCM und EG(Z)-M die Überströmleitung
und die Saugleitung gekreuzt verlegt werden muss. Dabei ist zu beachten, dass die Saugleitung möglichst ohne
ständige Niveauunterschiede verlegt wird.
Wenn Niveau unterschiede zwischen MCM und EG(Z)-M nicht vermieden werden können, muss zumindest darauf
geachtet werden, dass die Saugleitung vom MCM zum EG(Z)-M hin steigend verlegt ist.
Abbildung 34: Verlegung der Saugleitung
Für die Kreuzung notwendige Ausweichbögen, Sprungbögen etc. dürfen nur in der Überströmleitung
ausgeführt werden. Um einen problemlosen Niveauausgleich zwischen den einzelnen Behältern zu
gewährleisten, müssen Saugleitung und Überströmleitung über ihren gesamten Verlauf in Bodennähe
verlegt werden!
