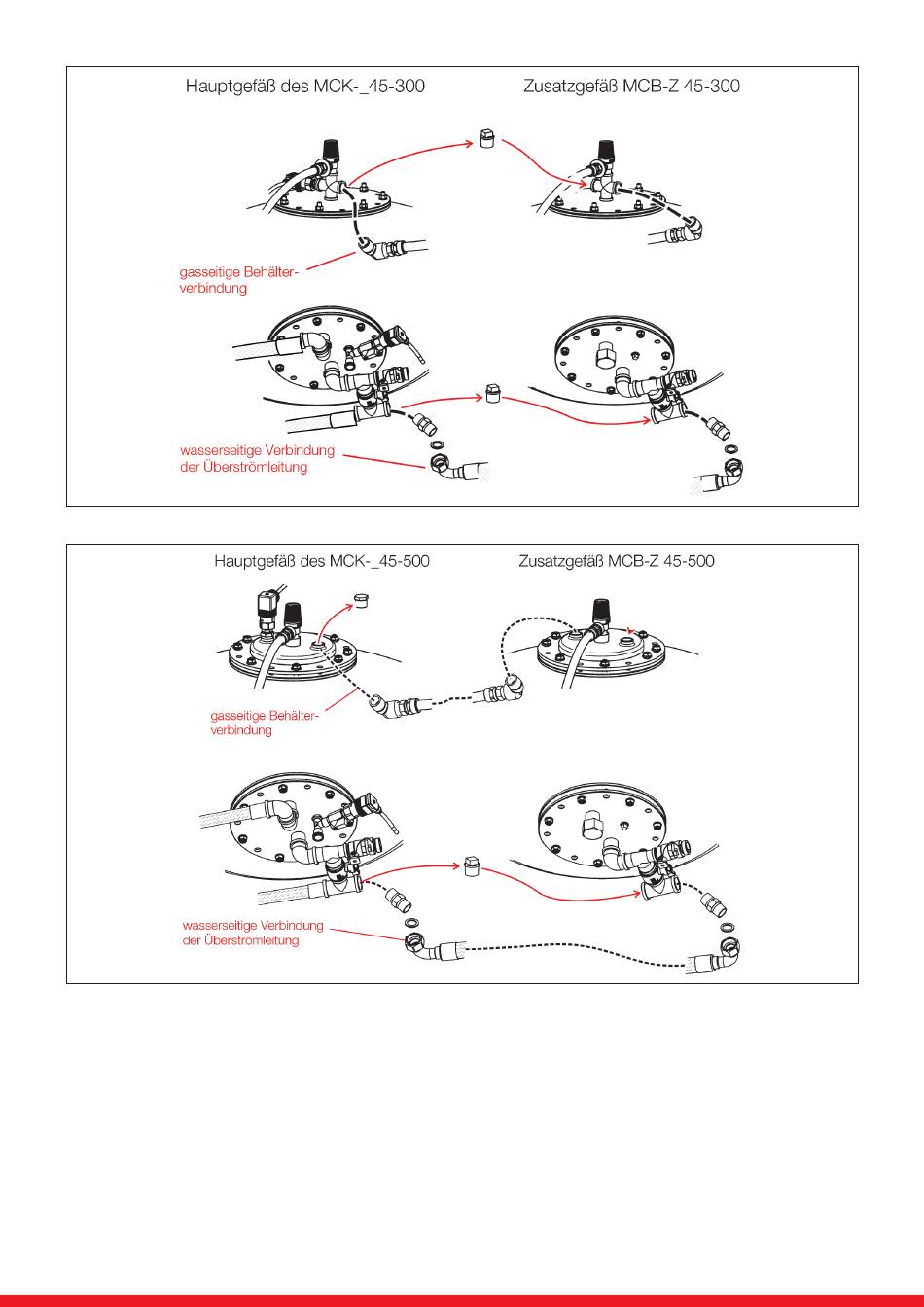

Abbildung 14: Verbindung Hauptgefäß des MCK-_45-300 mit Zusatzgefäß MCB-Z 45-300
Abbildung 15: Verbindung Hauptgefäß des MCK-_45-500 mit Zusatzgefäß MCB-Z 45-500
5.6.
Verwendung von MultiControl-Geräten ohne Entgasungsfunktion
Geräte der Serien MultiControl Kompakt und MultiControl Modular können auch ohne Entgasungsfunktion
betrieben werden. Dabei sind die nicht verwendeten Anschlüsse lt. nachstehender Skizze miteinander zu verbinden
(Abb. 16). Diese Verbindung kann mit dem als Zubehör erhältlichen MultiControl Kompakt Bypass-Set hergestellt
werden. Wahlweise kann diese auch bauseits (DN25) ausgeführt werden.
Die Einbindung in das System erfolgt dann mit nur einer Leitung (Anschluss "EXPANSIONS-
ÜBERSTRÖMLEITUNG vom Systemrücklauf") in den Systemrücklauf. siehe auch Kapitel 6 - "Hydraulische
Anschlussschemen".
19
