Bei Geräten der Serie MultiControl Modular ist kein angebautes Expansionsgefäß vorhanden. Die
Speicherung des Expansionsvolumens erfolgt in Expansionsgefäßen der Serie EG, als Erweiterung hierfür
dient das Expansionszusatzgefäß EGZ. Die gesamte Verrohrung muss dabei immer bauseits erfolgen
entsprechend dem gewünschten hydraulischen Anschlussschema (siehe Abschnitt 6). Details zur
hydraulischen Verbindung von MultiControl Modular mit EG(Z)-M Expansionsgefäßen siehe Anhang 12.
Der Anschluss MCB-Z an MCK kann über das optionale Anschluss-Set MC_-Z hergestellt werden. Dieses
besteht aus flexiblen Schläuchen und allen zur Herstellung der wasser- und gasseitigen Verbindung notwendigen
Verschraubungen.
Wenn das Anschluss-Set MC_-Z nicht verwendet wird, müssen die Verbindungen zwischen den Behältern
stattdessen bauseits gleichwertig ausgeführt werden! Siehe auch Kapitel 6 "Hydraulische Anschlussschemen".
VERBINDUNG
Anschluss gasseitige Behälterverbindung
(unterhalb Behälterhaube)
Dimension gasseitige Behälterverbindung
Anschluss wasserseitige Verbindung der Überströmleitung
Dimension wasserseitige Verbindung der Überströmleitung

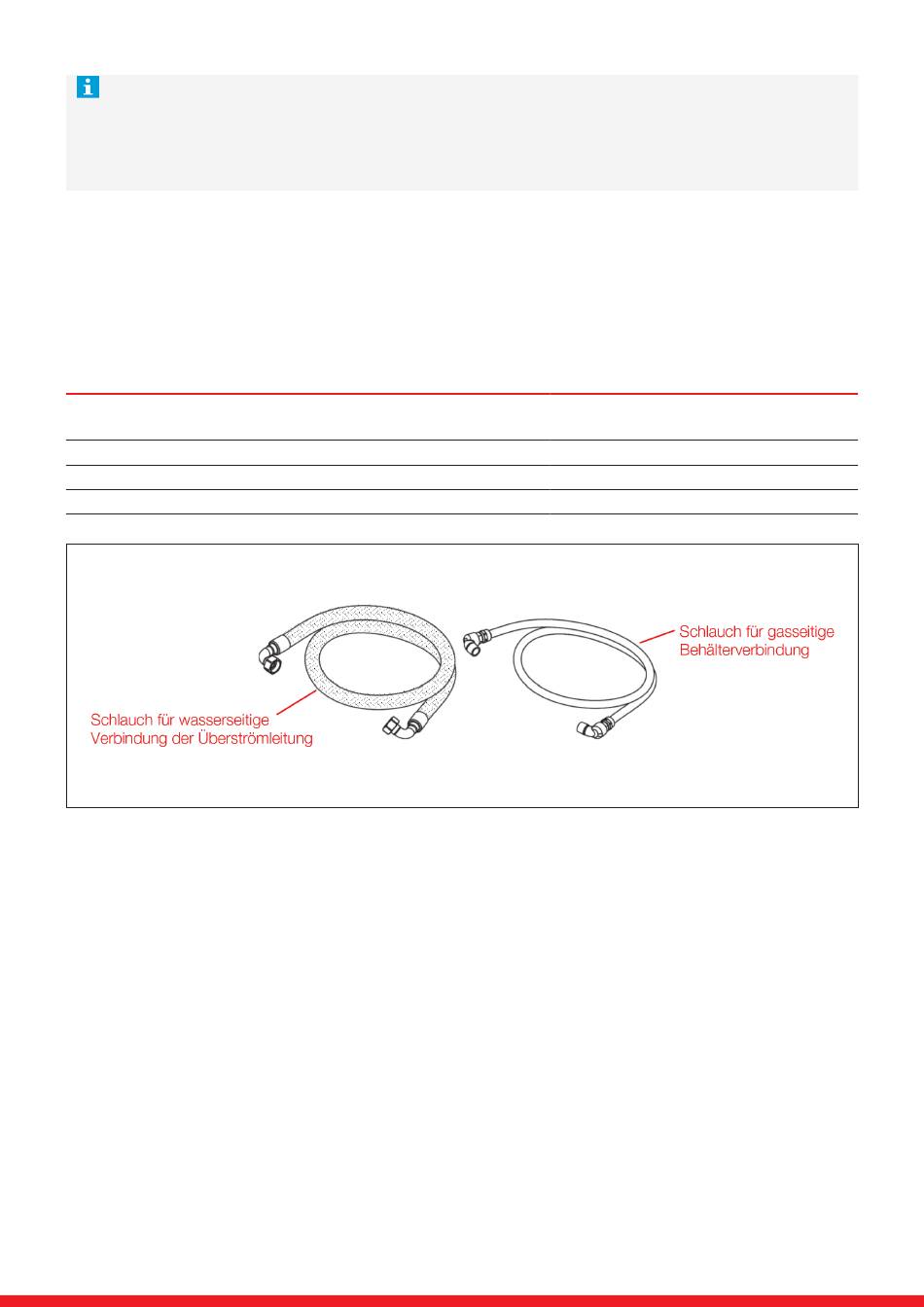

Abbildung 13: Anschluss-Set MC_-Z
18
DIMENSION
Rp 1/2
min. DN15
Rp 3/4
min. DN20
