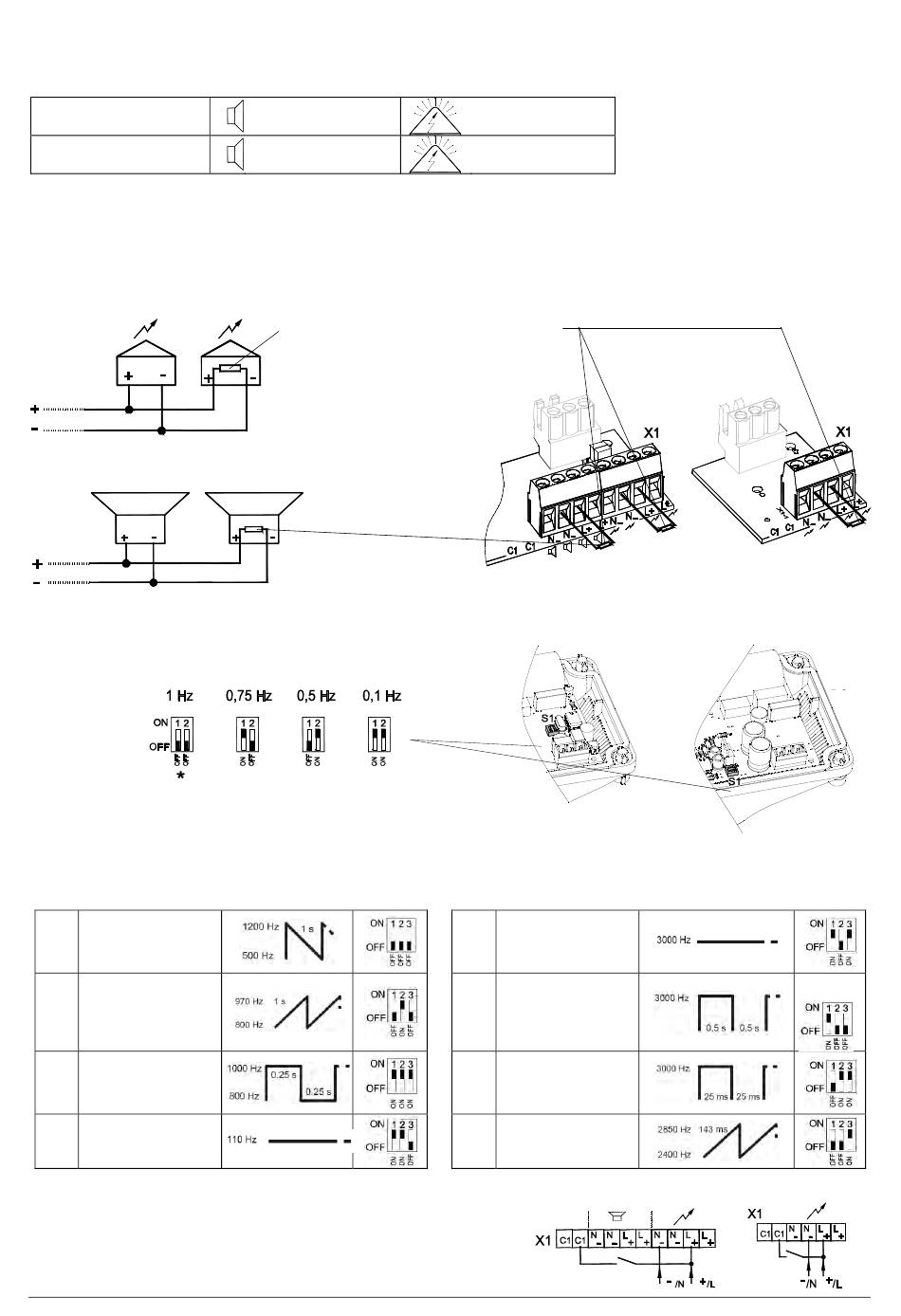

Pfannenberg PY X-M Betriebs- Und Montageanleitung Seite 19

Opzione SSM (modulo soft start, solo 24V CC):
- Limitazione della corrente allo spunto a:
PY X-M(A)-05 -SSM:
PY X-M(A)-10 -SSM:
- Commutazione della tensione d'esercizio al dispositivo solo a partire da > 7V
- Resistenza per il monitoraggio cavi collegata
Intervallo della tensione d'esercizio
Installazione di una resistenza per monitoraggio cavi: (solo versioni CC)
Solo in caso di collegamento separato di luce flash e
segnalatore acustico:
Impostazione frequenza flash
S1
(luce flash)
*
Impostazione di fabbrica
I segnalatori soddisfanno i requisiti EN54-23 (sincronizzazione) con alimentazione 18 – 60V CC.
Attenzione: Per garantire una sincronizzazione, le apparecchiature devono operare con lo stesso potenziale
Impostazione delle tonalità (PY X-MA-xx):
Dente di sega
DIN 33404-3 (segnale
2
di emergenza)
PFEER PTAP
Suono ascendente
9
Allarme incendio
UK BS5839-1
Suono alternante
UK BS5839-1,
131
Allarme incendio
Passaggio a livello
Suono continuo
160
(Corno)
*
Impostazione di fabbrica, selettore di suoni S1 sulla parte inferiore del circuito, vedere capitolo „installazione elettrica".
Luce flash con ingresso di attivazione (per PY X-M-xx)
Questa opzione permette l'attivazione della luce flash tramite il controllo
della tensione. L'ingresso di attivazione è max. 1W.
085 501 987g
: max. 2,1 A
: max. 2,1 A
: 18V – 30V CC
Resistenze per monitoraggio cavi (1KOhm)
sul collegamento
della tensione d'esercizio.
In caso di collegamento in parallelo di più
apparecchi,
la resistenza viene posizionata nell'ultimo
apparecchio.
Rimuovere le resistenze non necessarie.
:
: max. 2,1 A
: max. 4,5 A
PY X-MA-xx
CA
161 Suono continuo
162
Suono intermittente
163
Suono intermittente
164
Suono ascendente
19
PY X-M-xx
Circuito
nella calotta
.
30360-004-4g
CC
*
