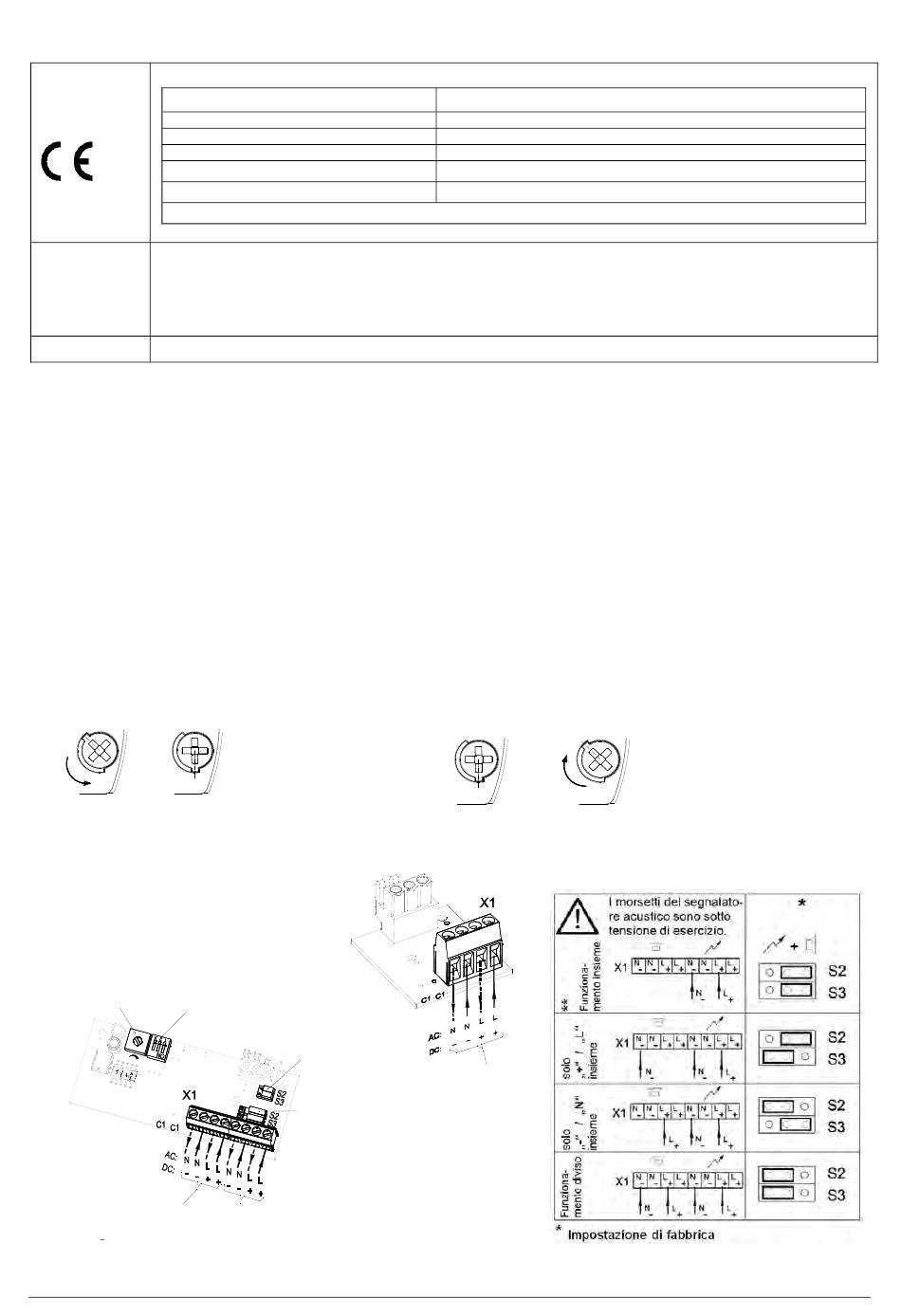

Messa In Funzione - Pfannenberg PY X-M Betriebs- Und Montageanleitung

Omologazioni
(solo per dispositivi con marcatura)
Regolamento sui
PY X-M-05-SSM + PY X-M-10-SSM: VdS 0786-CPD-21499
prodotti da
Tensione nominale
costruzione
(305/2011/CEE)
Intervallo di tensione secondo EN54-23
Colore calotta
Volume di copertura
Classe di protezione ambientale
16
Posizione di montaggio
La verifica è stata effettuata utilizzando il nipplo a membrana fornito e i fori di fissaggio esterni.
PY X-M-05-SSM + PY X-M-10-SSM: G216036, Per i dati vedere il regolamento sui prodotti da costruzione
(305/2011/CEE)
PY X-M-05-SSM + PY X-M-10-SSM: G217037, Per i dati vedere il regolamento sui prodotti da costruzione
VdS
(305/2011/CEE)
Colori calotta: Bianco, giallo, arancione, verde, blu. Questi colori della calotta non sono certificati
EN54-23 e non vanno utilizzati per la segnalazione di allarme in caso d'incendio.
UL, cUL PY X-M-xx + PY X-MA-xx: UCST, UCST7, UEES, UEES7 (ulteriori informazioni a pagina 6)

Messa in funzione

Precauzioni da adottare:
- Il collegamento elettrico deve essere realizzato esclusivamente ad opera di personale autorizzato e in conformità alle
prescrizioni attualmente in vigore.
- Pericolo: presenza di alta tensione.
- Prima dell'apertura accertarsi che l'apparecchio non sia sotto tensione.
- Prima della messa in funzione verificare la tensione di alimentazione riportata sulla targhetta identificativa. Una tensione
d'esercizio errata può provocare danni al dispositivo o la distruzione dello stesso.
- In fase di installazione controllare il cavo di collegamento al fine di prevenirne la trazione e la torsione.
Attenzione: questi segnalatori non sono progettati per un uso mobile.
- AVVERTENZA: in fase di installazione mantenere la cavetteria a distanza da componenti interni, angoli e spigoli vivi.
- Il funzionamento dell'apparecchio è garantito solo se la sezione superiore e la sezione inferiore sono collegate correttamente.
- Per prevenire danni alla vista, non fissare la luce accesa.
Alimentazione CC: Il dispositivo è dotato di protezione per inversione di polarità. Nessuna funzione quando le connessioni
sono invertite!
Apertura della custodia:
1. 2.
3/8
L'apparecchio viene fornito non chiuso.
Come accessori sono disponibili tappi sigillanti per le viti della custodia.
Collegamento elettrico:
(Scheda nella sezione inferiore)
PY X-MA-xx
Controllo volume
S1
Selettore di suoni
Collegamento della tensione
d'esercizio per segnalatore acustico
** I dispositivi combinati (PY X-MA-xx) lampeggiante e sirena possono essere azionati insieme o in modo indipendente.
Vedi schema S2 e S3.
085 501 987f
Rimuovere la sezione
superiore allentando le
quattro viti del coperchio
PY X-M-xx
Solo versione CC
Solo versione CA
Collegamento della tensione
d'esercizio per luce flash
18 – 30 V CC (SSM)
rosso, trasparente neutro / / 0,5Hz, 0,75Hz, 1Hz
EN 54-23 categoria O: Vedere documento 30360-005-1
siehe Dokument 30360-005-1
Chiusura della custodia:
1. 2.
3/8
PY X-MA-xx
Betriebsspannungs- Collegamento della
tensione d'esercizio anschluss
18
24V CC
Tipo B
Chiudere la custodia
ruotando le viti del coperchio
in posizione definitiva fino al
bloccaggio.
30360-004-4f
