Anzeigen Am Fiber Optic (Fo) Modul - Fronius RI FB Inside/i Bedienungsanleitung

LED Netzwerkstatus
Status
Leuchtet rot
Blinkt rot (einmal)
Blinkt rot (zweimal)
Blinkt rot (dreimal)
LED Modulstatus
Status
Aus
Leuchtet grün
Blinkt grün (einmal)
Leuchtet rot
Leuchtet abwech-
selnd rot und grün
LED Verbindung/Aktivität
Status
Aus
Leuchtet grün
Flackert grün

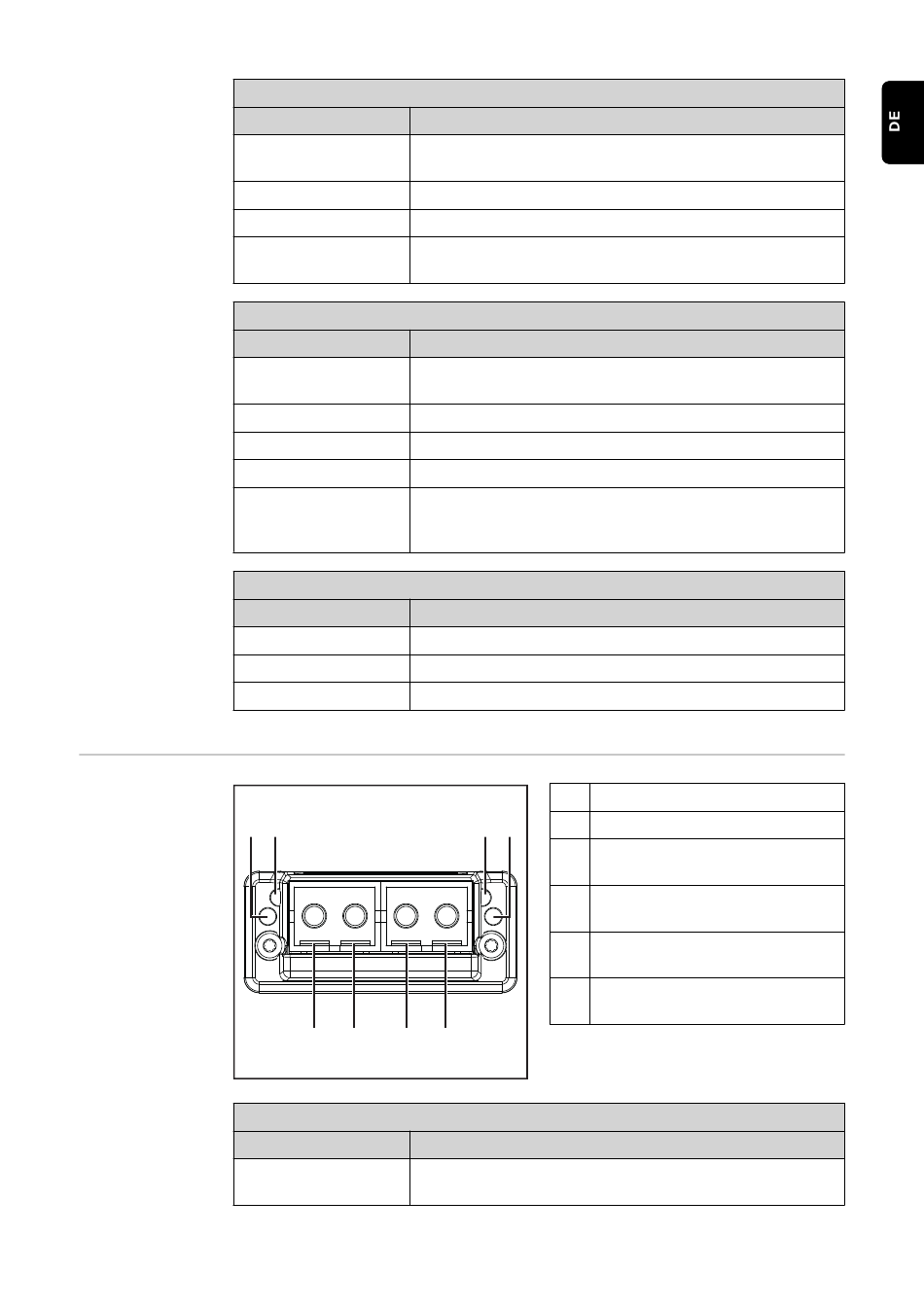

Anzeigen am Fi-
ber Optic (FO)
(5)
Modul
LED Netzwerkstatus
Status
Aus
Bedeutung
das Modul hat einen schweren internen Fehler festge-
stellt
Stationsname nicht gesetzt
IP-Adresse nicht gesetzt
Konfigurationsfehler; erwartete Identifikation stimmt
nicht mit der tatsächlichen Identifikation überein
Bedeutung
keine Versorgungsspannung oder
Modul im Setup- oder Initialisierungs-Modus
normaler Betrieb
Diagnoseprozess läuft
Ausnahmezustand, schwerer Fehler, etc.
Firmwareupdate. Während des Updates das Modul
nicht von der Spannungsversorgung trennen - dies
könnte Schäden am Modul zur Folge haben!
Bedeutung
Keine Verbindung, keine Aktivität
Verbindung hergestellt, keine Aktivität
Verbindung hergestellt, Aktivität vorhanden
(1)
(3) (4) (3) (4)
Bedeutung
Offline; keine Spannungsversorgung oder keine Verbin-
dung mit IO Controller
(1) LED Netzwerkstatus
(2) LED Modulstatus
(2) (6)
(3) Optisches Signal vom Anybus
CompactCom Modul
(4) Optisches Signal vom Anybus
CompactCom Modul
(5) LED Verbindung/Aktivität, An-
schluss 1
(6) LED Verbindung/Aktivität, An-
schluss 2
5
