LocalNet RS 232 Interface
Sicherheit
Gefahr durch unsachgemäße Verbindung mit der Stromquelle.
Sachschäden am PC können die Folge sein.
▶
Allgemeines
Das LocalNet RS 232 Interface kann nur in Verbindung mit einer LocalNet-Applikations-
software und Systemkomponenten (Stromquelle, Drahtvorschub, etc.) mit An-
schlußbuchse LocalNet verwendet werden. Zum korrekten Betrieb muß die LocalNet-Ap-
plikationssoftware am Computer gestartet sein.

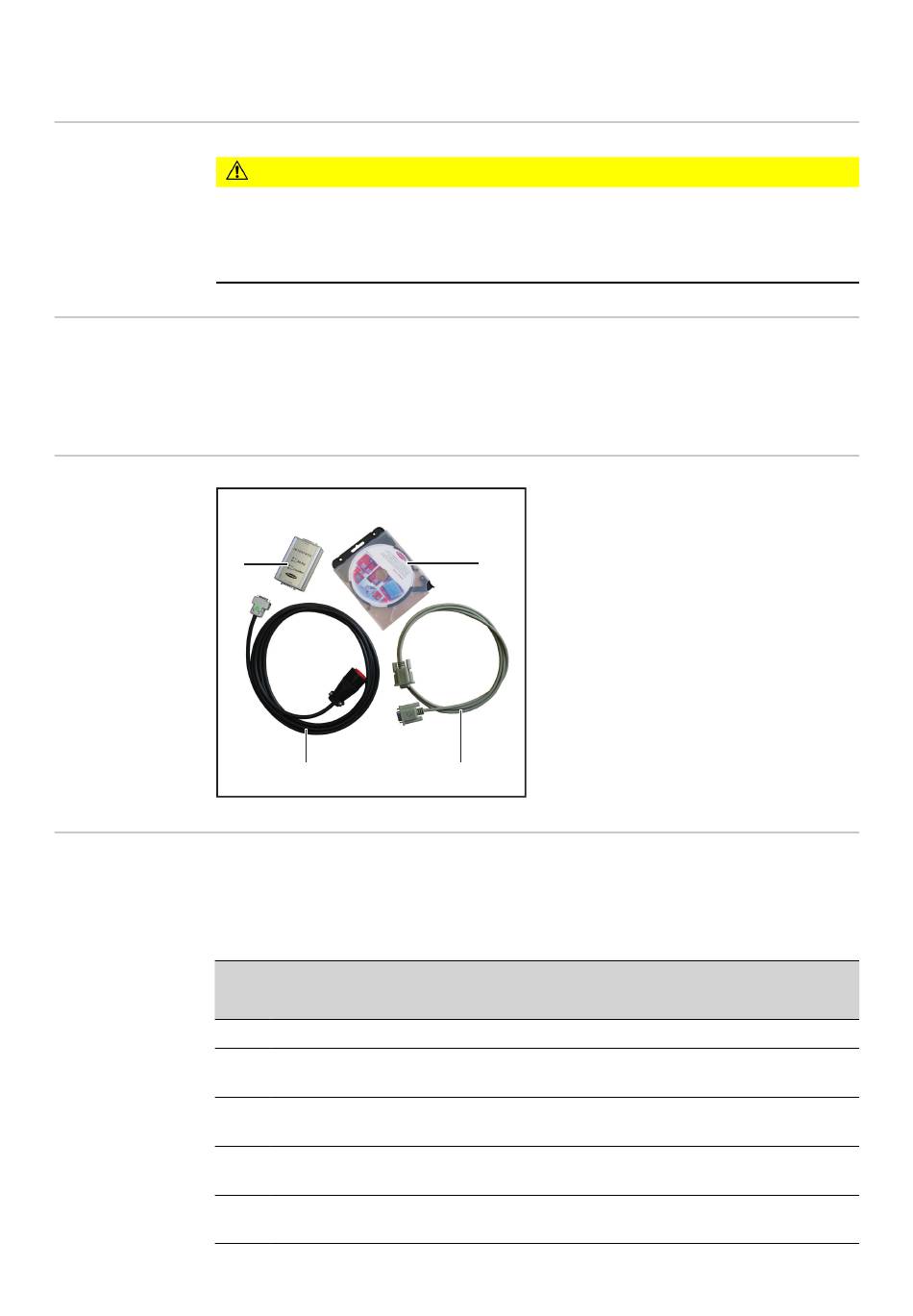

Lieferumfang
(1)
Beschreibung der
Jede Anzeige steht für eine Sendeleitung (TxD) bzw. Empfangsleitung (RxD). Blinkt eine
Anzeigen am Lo-
Anzeige so findet auf den entsprechenden Leitungen Datentransfer statt.
calNet RS 232 In-
terface
x ... Anzeige blinkt
RS 232
TxD
x
x
-
-
-
4
VORSICHT!
Verbindung zwischen PC und Stromquelle nur mit dem LocalNet RS 232 Interface
und mitgelieferten Kabeln herstellen.
(2)
LocalNet
RxD
TxD
RxD
x
x
x
-
x
x
-
-
x
x
x
-
-
-
-
(1)
LocalNet RS 232 Interface
(2)
LocalNet Schnittstellen-Kabel
(3)
RS 232 Schnittstellen-Kabel
(4)
(4)
CD Software-Tools
(3)
Status
Kommunikation ist o.k.
PC meldet sich nicht; LocalNet Applikationssoftware am
PC starten
Fehlerfunktion am Interface; Anschluß an PC und Sys-
temkomponente überprüfen; ev. Interface tauschen
PC sendet Daten - Systemkomponente meldet sich
nicht; Systemkomponente eventuell defekt
keine Anzeige blinkt; Anschluß an PC und Systemkom-
ponente überprüfen; ev. Interface tauschen
