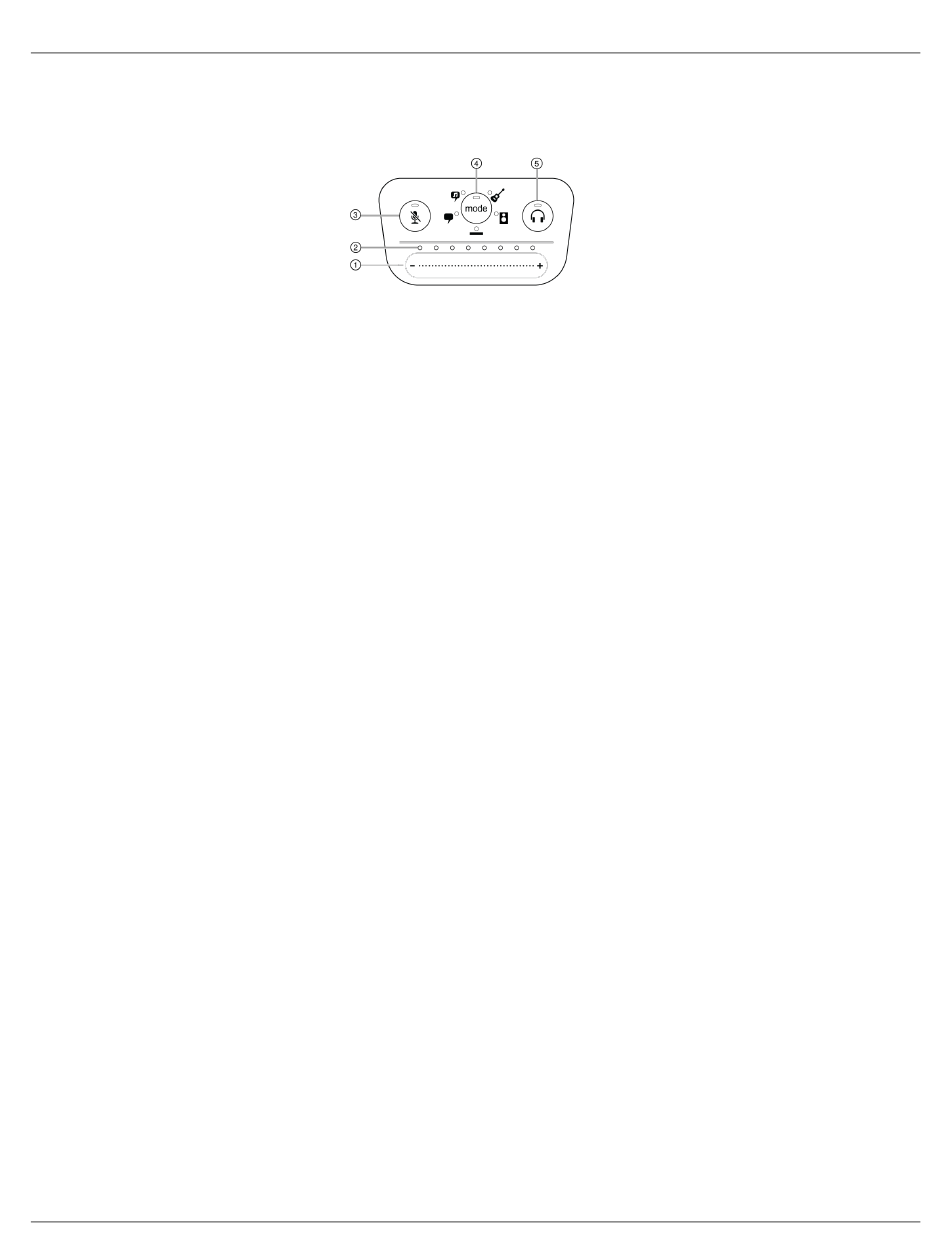

Bedienelemente der Touchpanel-Schnittstelle

① Lautstärke-Schieberegler
Den Mikrofon- oder Kopfhörerpegel einstellen, indem Sie Ihren Finger über die Bedienfläche ziehen.
◦ Auf die Modus-Schaltfläche drücken, um den Mikrofonpegel zu aktivieren.
◦ Auf die Kopfhörer-Schaltfläche drücken, um die Kopfhörer-Lautstärke zu aktivieren.
② LED-Leiste
Zeigt Mikrofon- und Kopfhörerpegel an. Die LED-Farbe gibt den angezeigten oder angepassten Pegel an.
◦ Grün: Mikrofonpegel
◦ Orange: Kopfhörerpegel
③ Mute-Taste
Drücken, um das Mikrofon stummzuschalten bzw. die Mikrofonstummschaltung aufzuheben.
④ Modusauswahl
Zur Auswahl des Preset-Modus drücken.
⑤ Kopfhörer-Lautstärkeauswahl
Drücken, um die Kopfhörer­Pegelsteller auszuwählen (orange LED­Leiste). Dann den Kopfhörerpegel mittels des Lautstär­
ke-Schiebereglers anpassen. Nochmals drücken, um zur Anzeige des Mikrofonpegels zurückzukehren (grüne LED-Leiste).
Rückseite
① Kopfhörerausgang (3,5 mm)
Zum Audio-Monitoring den Kopfhörer anschließen.
② Mikrofon-/Instrumenteneingang
Eignet sich für eine XLR- oder 6,3-mm-Verbindung.
③ Micro-USB-Anschluss
Dient zum Anschließen an einen Computer oder ein mobiles Gerät mit dem entsprechenden Kabel.
④ Phantomspeisungsanzeige
Leuchtet auf, wenn sie aktiv ist (zum Ein-/Ausschalten 3 Sekunden lang gedrückt halten).
Touchpanel
