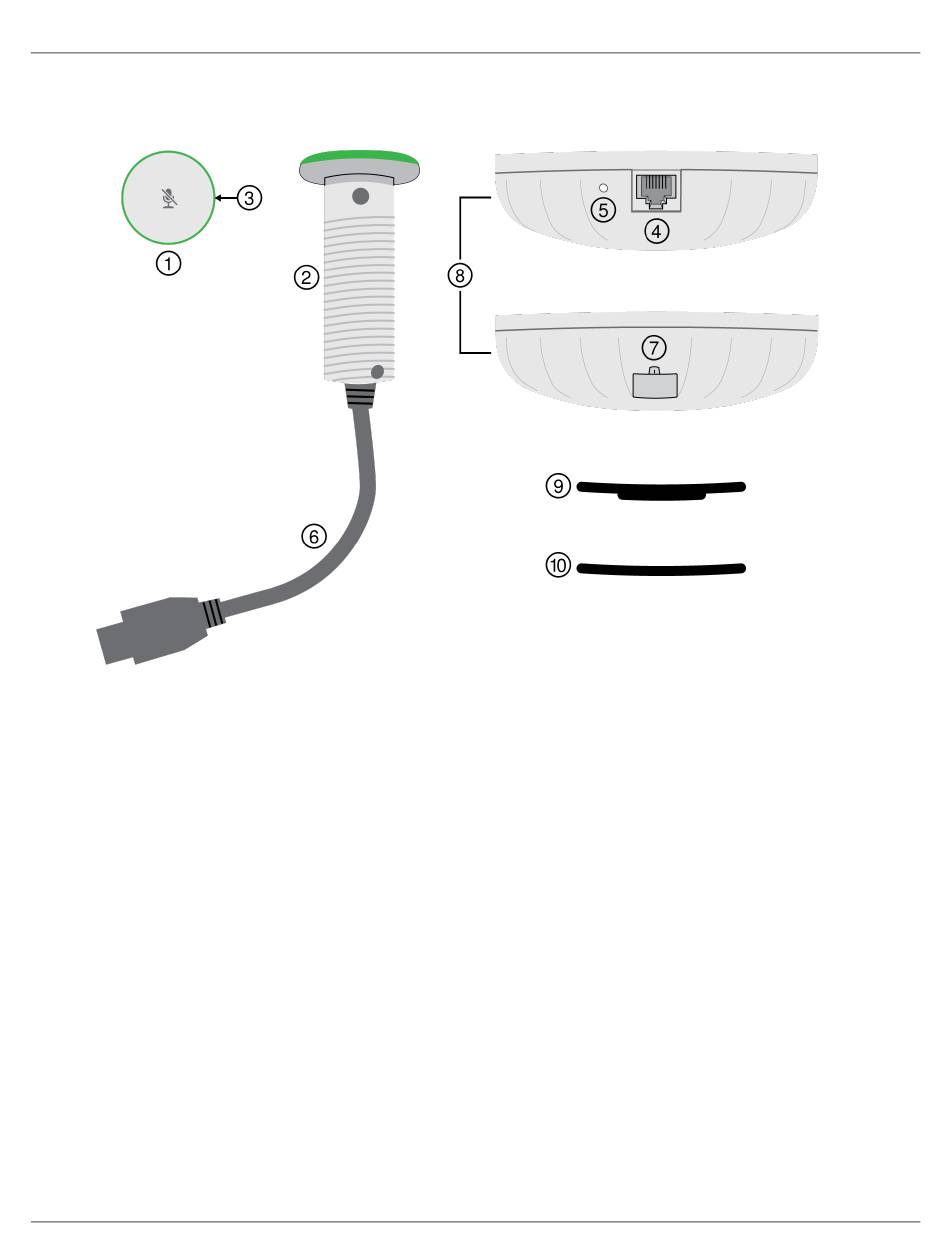

Bestandteile der MXA-Netzwerk-Stummschaltungstaste

1.
Stummschaltungstaste
Diese Taste drücken, um die angeschlossenen Geräte stumm zu schalten. Die Modi Umschalten, Sprechtaste und
Stummschalttaste sind ebenfalls verfügbar.
2.
Schlauch der Stummschaltungstaste
In die Bohrung des Tisches einsetzen.
3.
Leuchtring
Die Stummschaltungstaste im Designer öffnen, um Farbe und Helligkeit zu steuern.
4.
Netzwerk-Anschluss
Ein Cat5e-Kabel (oder besser) hier anschließen, das Power over Ethernet (PoE) bereitstellt.
5.
Rücksetztaste
Zurücksetzen des Netzwerks (4–8 Sekunden lang drücken): Setzt alle IP­Einstellungen der Shure­Steuerung auf
die Werkseinstellungen zurück.
Vollständiges Zurücksetzen auf die Werkseinstellungen (länger als 8 Sekunden drücken): Setzt alle Netzwerk-
und Konfigurationseinstellungen auf die Werkseinstellungen zurück.
6.
Netzkabel
Den 8-poligen Netzstecker an die Basiseinheit anschließen.
