Installation

DE

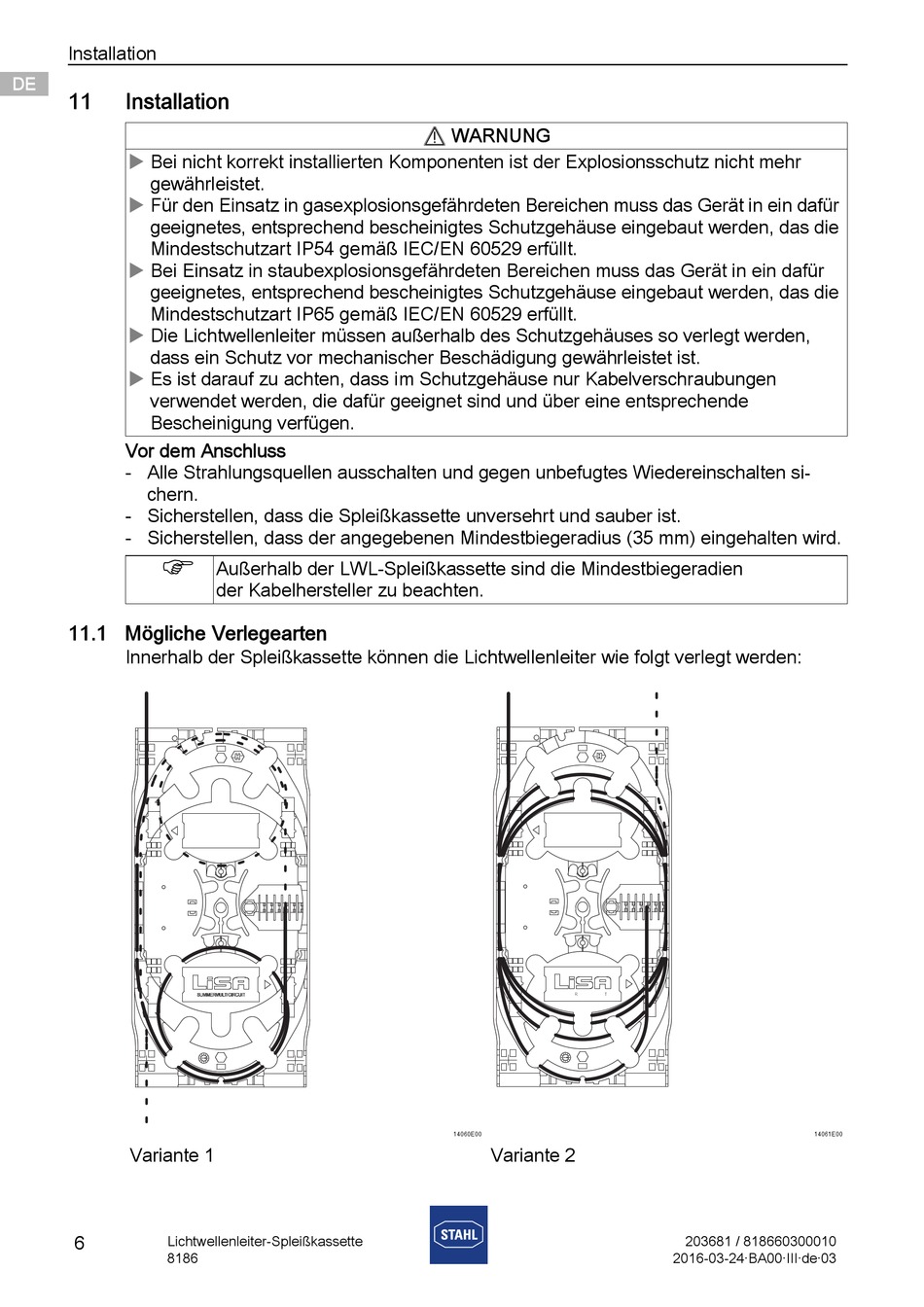

11 Installation
DE
DE
Bei nicht korrekt installierten Komponenten ist der Explosionsschutz nicht mehr

DE
gewährleistet.
DE
Für den Einsatz in gasexplosionsgefährdeten Bereichen muss das Gerät in ein dafür

geeignetes, entsprechend bescheinigtes Schutzgehäuse eingebaut werden, das die
DE
Mindestschutzart IP54 gemäß IEC/EN 60529 erfüllt.
DE
Bei Einsatz in staubexplosionsgefährdeten Bereichen muss das Gerät in ein dafür

DE
geeignetes, entsprechend bescheinigtes Schutzgehäuse eingebaut werden, das die
DE Mindestschutzart IP65 gemäß IEC/EN 60529 erfüllt.
Die Lichtwellenleiter müssen außerhalb des Schutzgehäuses so verlegt werden,

DE
dass ein Schutz vor mechanischer Beschädigung gewährleistet ist.
DE
Es ist darauf zu achten, dass im Schutzgehäuse nur Kabelverschraubungen

DE
verwendet werden, die dafür geeignet sind und über eine entsprechende
Bescheinigung verfügen.
DE
Vor dem Anschluss
DE
- Alle Strahlungsquellen ausschalten und gegen unbefugtes Wiedereinschalten si-
DE
chern.
DE
- Sicherstellen, dass die Spleißkassette unversehrt und sauber ist.
- Sicherstellen, dass der angegebenen Mindestbiegeradius (35 mm) eingehalten wird.
DE

DE
DE
DE
11.1 Mögliche Verlegearten
Innerhalb der Spleißkassette können die Lichtwellenleiter wie folgt verlegt werden:
DE
DE
DE
DE
DE
Variante 1
6
Lichtwellenleiter-Spleißkassette
8186
Außerhalb der LWL-Spleißkassette sind die Mindestbiegeradien
der Kabelhersteller zu beachten.
WARNUNG
14060E00
Variante 2
14061E00
