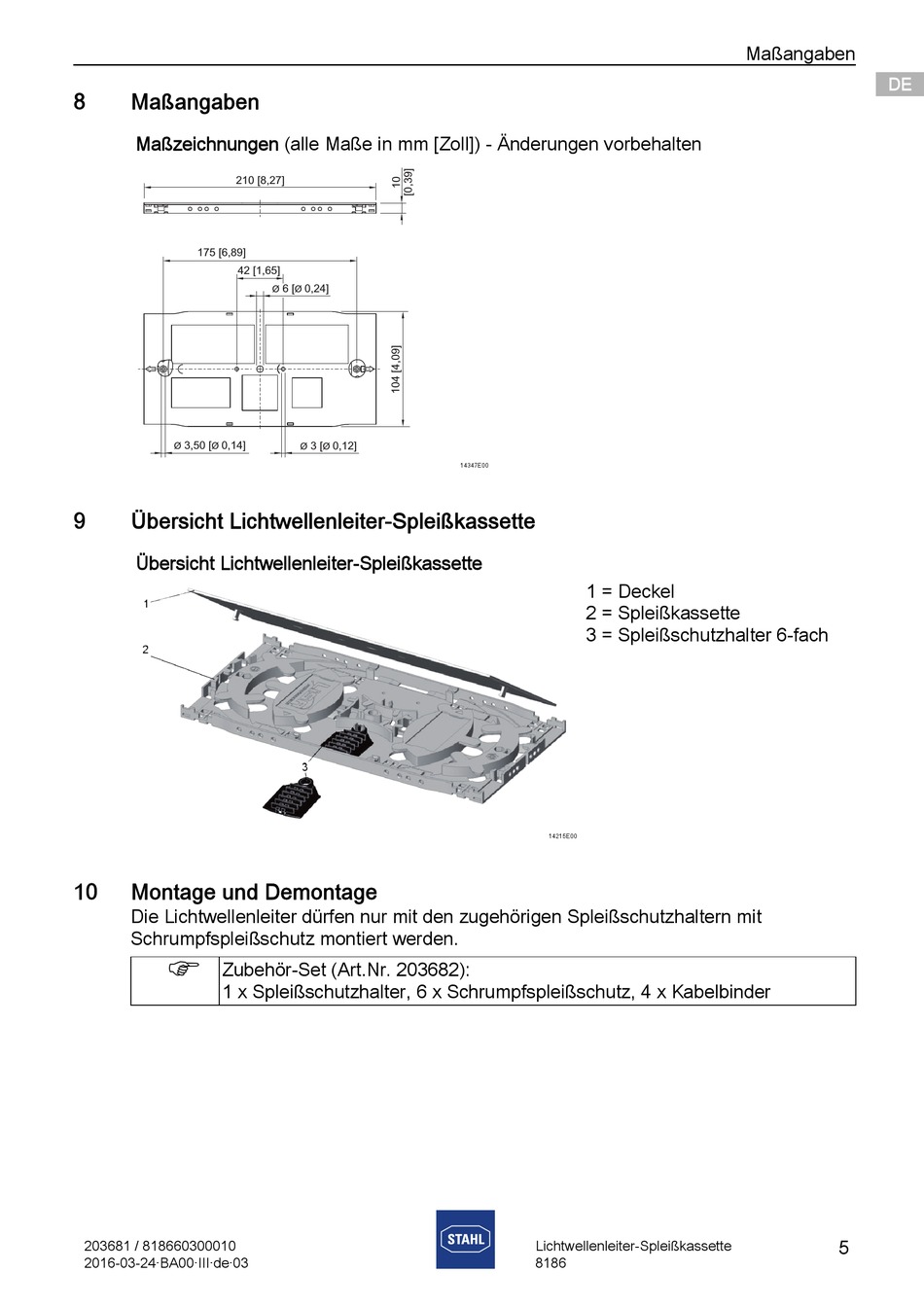

8 Maßangaben
Maßzeichnungen (alle Maße in mm [Zoll]) - Änderungen vorbehalten
210 [8,27]
175 [6,89]
42 [1,65]
3,50 [ 0,14]
Ø Ø
9 Übersicht Lichtwellenleiter-Spleißkassette
Übersicht Lichtwellenleiter-Spleißkassette
10

Montage und Demontage

Die Lichtwellenleiter dürfen nur mit den zugehörigen Spleißschutzhaltern mit
Schrumpfspleißschutz montiert werden.

Zubehör-Set (Art.Nr. 203682):
1 x Spleißschutzhalter, 6 x Schrumpfspleißschutz, 4 x Kabelbinder
203681 / 818660300010
2016-03-24·BA00·III·de·03
6 [ 0,24]
Ø Ø
3 [ 0,12]
Ø Ø
14347E00
1 = Deckel
2 = Spleißkassette
3 = Spleißschutzhalter 6-fach
14215E00
Lichtwellenleiter-Spleißkassette
8186
