Stahl 8161/7 Serie Betriebsanleitung

Kabelverschraubung
Vorschau ausblenden Andere Handbücher für 8161/7 Serie:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Kabelverschraubung
Cable gland
Reihe 8161/7, 8161/8
Series 8161/7, 8161/8
Betriebsanleitung
Operating instructions
Additional languages www.r-stahl.com
DE EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stahl 8161/7 Serie

Inhaltszusammenfassung für Stahl 8161/7 Serie

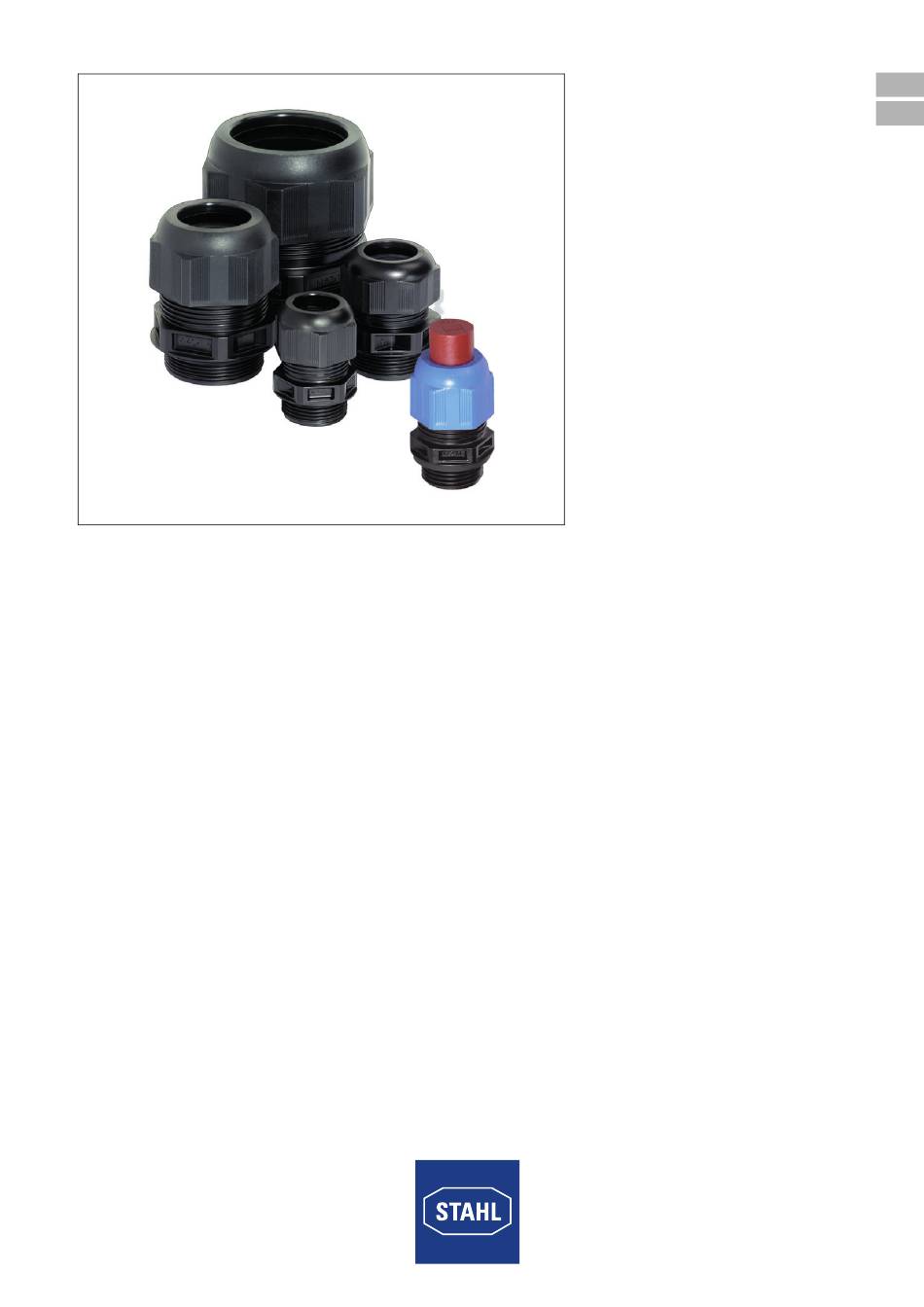

  • Seite 1 Betriebsanleitung Operating instructions Additional languages www.r-stahl.com DE EN Kabelverschraubung Cable gland Reihe 8161/7, 8161/8 Series 8161/7, 8161/8...

  • Seite 3: Kabelverschraubung

    Betriebsanleitung Additional languages www.r-stahl.com Kabelverschraubung Reihe 8161/7, 8161/8...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Angaben ...................3 Hersteller ......................3 Angaben zur Betriebsanleitung ................3 Weitere Dokumente ....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ...............4 Warnhinweise .....................4 Symbole am Gerät ....................5 Sicherheitshinweise ....................5 Aufbewahrung der Betriebsanleitung ..............5 Qualifikation des Personals ................5 Sichere Verwendung ...................6 Umbauten und Änderungen ................6...

  • Seite 5: Allgemeine Angaben

    Die Originalbetriebsanleitung ist die englische Ausgabe. Diese ist rechtsverbindlich in allen juristischen Angelegenheiten. Weitere Dokumente • Datenblatt Dokumente in weiteren Sprachen, siehe www.r-stahl.com. Konformität zu Normen und Bestimmungen Zertifikate und EU-Konformitätserklärung, siehe www.r-stahl.com. Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage: http://iecex.iec.ch/...

  • Seite 6: Erläuterung Der Symbole

    Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr durch explosionsfähige Atmosphäre Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: •...

  • Seite 7: Symbole Am Gerät

    Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •...

  • Seite 8: Sichere Verwendung

    • Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. • Sicherstellen, dass das Gerät unbeschädigt ist. • Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.

  • Seite 9: Funktion Und Geräteaufbau

    Funktion und Geräteaufbau Funktion und Geräteaufbau GEFAHR Explosionsgefahr durch zweckentfremdete Verwendung! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Gerät nur entsprechend den in dieser Betriebsanleitung festgelegten Betriebsbedingungen verwenden. • Gerät nur entsprechend dem in dieser Betriebsanleitung genannten Einsatzzweck verwenden. Funktion Einsatzbereich Die Kabelverschraubung Typ 8161 dient zur Einführung festverlegter Kabel und...
  • Seite 10 Technische Daten Technische Daten Umgebungsbedingungen Umgebungs- Standard: -40 ... +75 °C temperatur Tieftemperatur: 8161/.-...-..-...LT.: -60 ... +75 °C Verwendung in Höhe < 2000 m Mechanische Daten Material Verschraubung Halogenfrei, Polyamid, glasfaserverstärkt, flammwidrig, selbstverlöschend Oberflächen- ( 10 Ω widerstand Schutzart IP66, IP68 bei 5 bar 30 min. (IP-Schutz nach IEC/EN 60529) Farbe 8161/7: Stutzen schwarz, Hutmutter schwarz (Ex e) 8161/8: Stutzen schwarz, Hutmutter blau (Ex i)

  • Seite 11: Projektierung

    13,0 12,0 M63 x 1,5 17,0 16,0 Weitere technische Daten, siehe www.r-stahl.com. Projektierung Bei der Projektierung des Einsatzes von Kabelverschraubungen der Reihe 8161 muss u.a. Folgendes beachtet werden: • Kabelverschraubung nur bei Gehäusen einsetzen, die für Zündschutzart "Ex e" und "Ex i"...

  • Seite 12: Montage Und Installation

    Montage und Installation Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten 2 [0,08] 04667E00 Kabelverschraubungen Reihe 8161 Kabelverschraubungen ohne Knickschutz (alle Maße in mm [Zoll]) Gewinde- Klemm- Klemm- größe mit langem bereich bereich Gewinde langes + RDE...
  • Seite 13 Montage und Installation Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten Kabelverschraubungen mit Mehrfachdichteinsatz (alle Maße in mm [Zoll]) Gewindegröße Klemmbereich M25 x 1,5 MFD-04035 38 ... 46 4 x 3,2 ... 3,5 [1,14] [1,50 ... 1,81] [0,39] [4 x 0,13 ... 0,14] [1,26] M25 x 1,5 MFD-04040 38 ...

  • Seite 14: Montage / Demontage, Gebrauchslage

    Montage und Installation Montage / Demontage, Gebrauchslage 15771E00 15714E00 Legende = Sechskantmutter = Dichtring = Anschlussgewinde = Dichteinsatz (einfach oder mehrfach) = Reduzierdichteinsatz (RDE) = Staubschutz = Hutmutter = Stopfen Kabelverschraubung 238945 / 8161615300 Reihe 8161/7, 8161/8 2018-01-19·BA00·III·de·02...

  • Seite 15: Inbetriebnahme

    Inbetriebnahme Montage Kabelverschraubung • Kabelverschraubung mit dem Anschlussgewinde (3) durch das Gehäuse führen und mit Sechskantmutter (1) sichern. • Kabelverschraubung (3) mit dem Anschlussgewinde in das Gehäuse einschrauben. 15727E00 • Hutmutter (6) lösen. • Staubschutz (5) entfernen. • Optional: Reduzierdichteinsatz (4b). •...

  • Seite 16: Betrieb

    Die geltenden nationalen Bestimmungen im Einsatzland beachten. 11.3 Reparatur GEFAHR Explosionsgefahr durch unsachgemäße Reparatur! Nichtbeachten führt zu schweren oder tödlichen Verletzungen. • Reparaturen an den Geräten ausschließlich durch R. STAHL Schaltgeräte GmbH ausführen lassen. Gerät austauschen. Kabelverschraubung 238945 / 8161615300 Reihe 8161/7, 8161/8 2018-01-19·BA00·III·de·02...

  • Seite 17: Rücksendung

    Reinigung 11.4 Rücksendung • Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung.
  • Seite 19 Operating instructions Additional languages www.r-stahl.com Cable gland Series 8161/7, 8161/8...
  • Seite 20 Contents General Information ....................3 Manufacturer .......................3 Information regarding the Operating Instructions ..........3 Further Documents .....................3 Conformity with Standards and Regulations ............3 Explanation of the Symbols ................4 Symbols in these Operating Instructions ............4 Warning Notes ....................4 Symbols on the Device ..................5 Safety Notes .......................5 Operating Instructions Storage ................5 Personnel Qualification ..................5...

  • Seite 21: General Information

    • Data sheet For documents in additional languages, see www.r-stahl.com. Conformity with Standards and Regulations See certificates and EC Declaration of Conformity: www.r-stahl.com. The device has IECEx approval. See IECEx homepage: http://iecex.iec.ch/ Further national certificates can be downloaded via the following link: https://r-stahl.com/en/global/products/support/downloads/.

  • Seite 22: Explanation Of The Symbols

    Explanation of the Symbols Explanation of the Symbols Symbols in these Operating Instructions Symbol Meaning Tips and recommendations on the use of the device Danger due to explosive atmosphere Warning Notes Warnings must be observed under all circumstances, in order to minimize the risk due to construction and operation.

  • Seite 23: Symbols On The Device

    Specialists who perform these tasks must have a level of knowledge that meets applicable national standards and regulations. Additional knowledge is required for tasks in hazardous areas! R. STAHL recommends having a level of knowledge equal to that described in the following standards: •...

  • Seite 24: Safe Use

    • Use the device in accordance with its intended and approved purpose only. • Always consult with R. STAHL Schaltgeräte GmbH if using the device under operating conditions which are not covered by the technical data. • Before installation, make sure that the device is not damaged.

  • Seite 25: Function And Device Design

    Function and Device Design Function and Device Design DANGER Explosion hazard due to improper use! Non-compliance results in severe or fatal injuries. • Use the device only in accordance with the operating conditions described in these operating instructions. • Use the device only for the intended purpose specified in these operating instructions.
  • Seite 26 Technical Data Technical Data Ambient conditions Ambient temperature Standard: -40 to +75 °C Low temperature: 8161/.-...-..-...LT.: -60 to +75 °C Use at the height of < 2000 m Mechanical data Material Gland Halogen-free, polyamide, glass fibre reinforced, flame resistant, self-extinguishing Surface resistance ( 10 Ω...

  • Seite 27: Engineering

    12.0 M63 x 1.5 17.0 16.0 For further technical data, see www.r-stahl.com. Engineering Please observe the following information, and other specifications, when project engineering the use of the Series 8161 cable glands: • Only use the cable gland for enclosures approved for the type of protection "Ex e" and "Ex i".

  • Seite 28: Mounting And Installation

    Mounting and Installation Mounting and Installation Dimensions / Fastening Dimensions Dimensional drawings (all dimensions in mm [inches]) – Subject to modification 2 [0,08] 04667E00 Series 8161 cable glands Cable glands without bend protection (all dimensions in mm [inches]) Thread Clamping Clamping size with long...
  • Seite 29 Mounting and Installation Dimensional drawings (all dimensions in mm [inches]) – Subject to modification Cable glands with multiple sealing insert (all dimensions in mm [inches]) Thread size Clamping range M25 x 1.5 MFD-04035 38 to 46 4 x 3.2 to 3.5 [1.14] [1.50 to 1.81] [0.39]...

  • Seite 30: Mounting / Dismounting, Operating Position

    Mounting and Installation Mounting / Dismounting, Operating Position 15771E00 15714E00 Legend = Hexagon nut = Sealing ring = Connection thread = Sealing insert (single insert or multiple insert) = Reduction sealing insert (RSI) = Dust protection = Cap nut = Plug Cable gland 238945 / 8161615300 Series 8161/7, 8161/8...

  • Seite 31: Commissioning

    Commissioning Mounting the cable gland • Lead the cable gland with the connection thread (3) into the enclosure and secure it using a hexagon nut (1). • Screw the cable gland (3) with the connection thread into the enclosure. 15727E00 •...

  • Seite 32: Operation

    DANGER Explosion hazard due to improper repair! Non-compliance results in severe or fatal injuries. • Repair work on the devices must be performed only by R. STAHL Schaltgeräte GmbH. Replace the device. Cable gland 238945 / 8161615300 Series 8161/7, 8161/8...

  • Seite 33: Returning The Device

    • Only return or package the devices after consulting R. STAHL! Contact the responsible representative from R. STAHL. R. STAHL's customer service is available to handle returns if repair or service is required. • Contact customer service personally. • Go to the www.r-stahl.com website.
