Stahl 8186 Betriebsanleitung

Lichtwellenleiter-spleißkassette
Vorschau ausblenden Andere Handbücher für 8186:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Lichtwellenleiter-Spleißkassette
Optical Fibre Splice Cassette
8186
Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE
EN
DE

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stahl 8186

Inhaltszusammenfassung für Stahl 8186

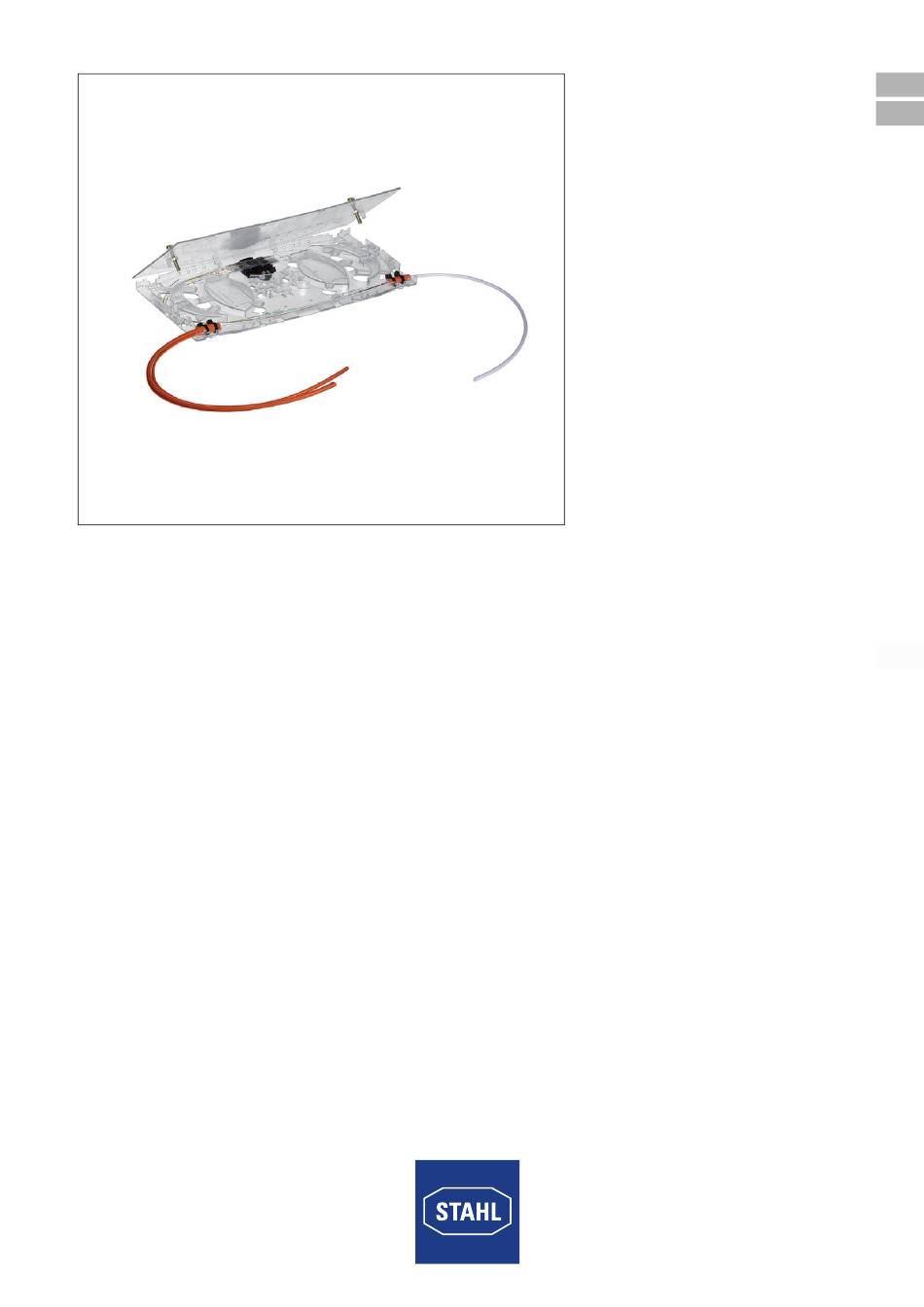

  • Seite 1 Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN Lichtwellenleiter-Spleißkassette Optical Fibre Splice Cassette 8186...

  • Seite 3: Lichtwellenleiter-Spleißkassette

    Betriebsanleitung Additional languages www.stahl-ex.com Lichtwellenleiter-Spleißkassette 8186...

  • Seite 4: Inhaltsverzeichnis

    11.2 Lichtwellenleiter anschließen ................7 Befestigung ......................8 Inbetriebnahme ....................8 Instandhaltung, Wartung und Störbeseitigung ............9 Entsorgung ......................9 Zubehör und Ersatzteile ..................9 Allgemeine Angaben Hersteller R. STAHL Schaltgeräte GmbH Am Bahnhof 30 74638 Waldenburg Germany Tel.: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl-ex.com...

  • Seite 5: Verwendete Symbole

    - Kennwerte und Bemessungsbetriebsbedingungen der Typ- und Datenschilder - Zusätzliche Hinweisschilder auf dem Gerät Normenkonformität Die relevanten Normen sind in der EG-Konformitätserklärung bzw. dem IECEx Certificate of Conformity aufgelistet. Diese Dokumente können im Download-Bereich der Internetseite www.stahl-ex.com abgerufen werden. 203681 / 818660300010 Lichtwellenleiter-Spleißkassette 2016-03-24·BA00·III·de·03...

  • Seite 6: Technische Daten

    1 x Spleißschutzhalter 6-fach, 6 x Schrumpfspleißschutz, 4 x Kabelbinder Abmessungen 210 x 104 x 10 mm (L x B x H) Transport und Lagerung - Transport und Lagerung sind nur in Originalverpackung gestattet. Lichtwellenleiter-Spleißkassette 203681 / 818660300010 8186 2016-03-24·BA00·III·de·03...

  • Seite 7: Maßangaben

    2 = Spleißkassette 3 = Spleißschutzhalter 6-fach 14215E00 Montage und Demontage Die Lichtwellenleiter dürfen nur mit den zugehörigen Spleißschutzhaltern mit Schrumpfspleißschutz montiert werden.  Zubehör-Set (Art.Nr. 203682): 1 x Spleißschutzhalter, 6 x Schrumpfspleißschutz, 4 x Kabelbinder 203681 / 818660300010 Lichtwellenleiter-Spleißkassette 2016-03-24·BA00·III·de·03 8186...

  • Seite 8: Installation

    - Sicherstellen, dass der angegebenen Mindestbiegeradius (35 mm) eingehalten wird.  Außerhalb der LWL-Spleißkassette sind die Mindestbiegeradien der Kabelhersteller zu beachten. 11.1 Mögliche Verlegearten Innerhalb der Spleißkassette können die Lichtwellenleiter wie folgt verlegt werden: 14060E00 14061E00 Variante 1 Variante 2 Lichtwellenleiter-Spleißkassette 203681 / 818660300010 8186 2016-03-24·BA00·III·de·03...

  • Seite 9: Lichtwellenleiter Anschließen

    - Kabelummantelung und Bündeladern mit geeignetem Werkzeug gemäß Skizze abisolieren. 1 = Kabelummantelung, 2 = Bündeladern, 3 = LWL-Fasern 50 mm 1500 mm 14345E00 - Bündeladern mit Isolierband umwickeln und mit Kabelbindern an der unteren Spleißkassetten-Gehäuseseite befestigen. 203681 / 818660300010 Lichtwellenleiter-Spleißkassette 2016-03-24·BA00·III·de·03 8186...

  • Seite 10: Befestigung

    - Sicherstellen, dass das Gerät nicht beschädigt ist. - Sicherstellen, dass das Gerät vorschriftsmäßig installiert ist. - Fremdkörper aus dem Gerät entfernen. - Sicherstellen, dass Lichtwellenleiter und Kabelbinder fest in der Spleißkassette arretiert sind. Lichtwellenleiter-Spleißkassette 203681 / 818660300010 8186 2016-03-24·BA00·III·de·03...

  • Seite 11: Instandhaltung, Wartung Und Störbeseitigung

    Ist die Spleißkassette beschädigt, muss diese ausgetauscht werden. Eine Reparatur ist nicht zulässig. Entsorgung Die nationalen Vorschriften zur Abfallbeseitigung sind zu beachten. Zubehör und Ersatzteile WARNUNG Es sind nur Original-Zubehörteile und Original-Ersatzteile der Fa. R. STAHL zu verwenden. Zubehör und Ersatzteile Benennung Abbildung Beschreibung Art.
