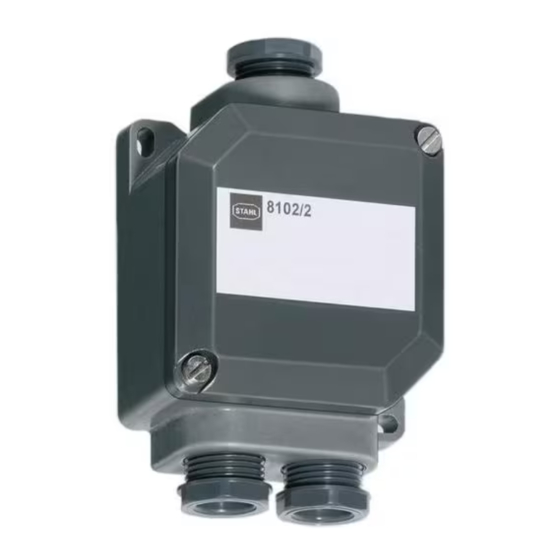

- Seite 1 Betriebsanleitung/Operating Instructions Abzweigdose Junction Box > 8102/2...
- Seite 3 Betriebsanleitung Abzweigdose > 8102/2...
-
Seite 4: Inhaltsverzeichnis
Montage ........................6 Installation ......................6 Inbetriebnahme .....................7 Wartung .........................7 Zubehör und Ersatzteile ..................8 Baumuster-Prüfbescheinigung (1. Seite) ..............9 Konformitätserklärung ..................10 Allgemeine Angaben 2.1 Hersteller R. STAHL Schaltgeräte GmbH Am Bahnhof 30 D-74638 Waldenburg Telefon: +49 7942 943-0 Telefax: +49 7942 943-4333 Internet: www.stahl.de 2.2 Angaben zur Betriebsanleitung... -
Seite 5: Allgemeine Sicherheitshinweise
Warnhinweise sind in dieser Betriebsanleitung nach folgendem Schema gegliedert: WARNUNG Art und Quelle der Gefahr! Mögliche Folgen. Maßnahmen zur Vermeidung der Gefahr. Sie sind immer mit dem Signalwort „WARNUNG“ und teilweise mit einem gefahrenspezifischen Symbol gekennzeichnet. 8102604300 Abzweigdose S-BA-8102-03-de-16/04/2008 8102/2... -
Seite 6: Normenkonformität
PTB 01 ATEX 1136 Staubexplosionsschutz PTB 01 ATEX 1136 Gehäusematerial glasfaserverstärktes Polyesterharz Deckelverschluss M 4, Zylinderkopfschrauben Bemessungsbetriebs- 690 V spannung Bemessungsbetriebsstrom max. 27 A Anschlussklemmen 4 Klemmen und 1 PE-Anschluss, für 2 x 4 mm , eindrähtig Klemmenart Mantelklemme Abzweigdose 8102604300 8102/2 S-BA-8102-03-de-16/04/2008... - Seite 7 - 40 °C ... + 40 °C Ex i Ausführung mit Vollverschraubungen: - 40 °C ... + 75 °C Schutzart IP 66 Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten 04465E00 09452E00 09249E00 8102/2.-3 8102/21-3-C1104 8102/21-4-C1151 8102604300 Abzweigdose S-BA-8102-03-de-16/04/2008 8102/2...
-
Seite 8: Transport, Lagerung Und Entsorgung
Leiterisolation muss bis an die Klemme heranreichen. Leiter darf beim Abisolieren nicht beschädigt werden. Leitungen und Art der Verlegung so auswählen, dass die maximal zulässigen Leitertemperaturen nicht überschritten werden. Angaben zu den Klemmen beachten (siehe Technische Daten). Ein innerer Schutzleiteranschluss ist vorgesehen. Abzweigdose 8102604300 8102/2 S-BA-8102-03-de-16/04/2008... -
Seite 9: Inbetriebnahme
Einhaltung der zulässigen Temperaturen gem. IEC/EN 60079-0. Bestimmungsgemäße Funktion. 10.2 Reinigung Reinigung mit einem Tuch, Besen, Staubsauger o.Ä. Bei feuchter Reinigung Wasser oder milde, nicht scheuernde, nicht kratzende Reinigungsmittel verwenden. Niemals aggressive Reinigungsmittel oder Lösungsmittel verwenden. 8102604300 Abzweigdose S-BA-8102-03-de-16/04/2008 8102/2... -
Seite 10: Zubehör Und Ersatzteile
Zubehör und Ersatzteile 11 Zubehör und Ersatzteile WARNUNG Verwendung unzulässiger Zubehör- und Ersatzteile! Herstellerhaftung und Gewährleistung erlischt. Nur Original-Zubehör sowie Original-Ersatzteile der Fa. R. STAHL verwenden. Benennung Abbildung Beschreibung Bestellnummer Gewicht Halb- 8194/5-3-3 x M 20 x 1,5 3 Stück... -
Seite 11: Baumuster-Prüfbescheinigung (1. Seite)
Baumuster-Prüfbescheinigung (1. Seite) 12 Baumuster-Prüfbescheinigung (1. Seite) 8102604300 Abzweigdose S-BA-8102-03-de-16/04/2008 8102/2... - Seite 13 Operating Instructions Junction box > 8102/2...
-
Seite 14: General Information
Commissioning ......................7 Maintenance ......................7 Accessories and Spare Parts ................8 Type Examination Certificate (Page 1) ..............9 Declaration of Conformity ..................10 General Information 2.1 Manufacturer R. STAHL Schaltgeräte GmbH Am Bahnhof 30 D-74638 Waldenburg Phone: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl.de... -
Seite 15: General Information
WARNING Type and source of the danger! Possible consequences. Measures to avoid danger. They are always identified by the signalling word “WARNING“ and sometimes also have a symbol which is specific to the danger involved. 8102604300 Junction box S-BA-8102-03-en-16/04/2008 8102/2... -
Seite 16: Conformity To Standards
M 4, cheese head screws Rated operational voltage 690 V Rated operational current max. 27 A Terminals 4 terminals and 1 PE connection, for 2 x 4 mm , single-wire Type of terminals Sheath terminal Junction box 8102604300 8102/2 S-BA-8102-03-en-16/04/2008... - Seite 17 - 40 °C ... + 40 °C Ex i version with full glands: - 40 °C ... + 75 °C Ingress Protection IP 66 Dimensional drawings (all dimensions in mm) - subject to alterations 04465E00 09452E00 09249E00 8102/2.-3 8102/21-3-C1104 8102/21-4-C1151 8102604300 Junction box S-BA-8102-03-en-16/04/2008 8102/2...
-
Seite 18: Transport, Storage And Disposal
The conductor itself must not be damaged when removing the insulation. Select the cables and the mode of running them in a way that the maximum permitted cable temperature is not exceeded. Observe the terminal specifications (see technical data). Internal earth connection is provided. Junction box 8102604300 8102/2 S-BA-8102-03-en-16/04/2008... -
Seite 19: Commissioning
Make sure that the device is used according to its designated use 10.2 Cleaning Clean with a cloth, brush, vacuum cleaner or similar items. When cleaning with a damp cloth, use water or mild, non-abrasive, non-scratching cleaning agents. Never use aggressive cleaning agents or solvents. 8102604300 Junction box S-BA-8102-03-en-16/04/2008 8102/2... -
Seite 20: Accessories And Spare Parts
Accessories and Spare Parts 11 Accessories and Spare Parts WARNING Use of non-approved accessories and spare parts. The manufacturer’s liability and warranty expire. Use only original accessories and original spare parts manufactured by R. STAHL. Designation Illustration Description Order number... -
Seite 21: Type Examination Certificate
Type Examination Certificate (Page 1) 12 Type Examination Certificate (Page 1) 8102604300 Junction box S-BA-8102-03-en-16/04/2008 8102/2... - Seite 24 8102604300 S-BA-8102-03-de/en-16/04/2008...
