(I)
Un cablaggio non corretto può provocare anomalie nel funzionamento
e compromettere l'obiettivo di sicurezza per il quale il prodotto è stato
progettato di modo che potrebbero verificarsi lesioni a persone; la manca-
ta osservanza delle istruzioni può causare lesioni a persone e/o danni
materiali. Il corretto funzionamento del prodotto deve essere controllato
una volta all'anno.
Procedura per memorizzare la costola di sicurezza via radio TCSP in un RCSP master
1- Premere e tener premuto per 2 secondi il pulsante P1 del Master RCSP, dopo 2 secondi i
led L1 e L2 cominceranno a lampeggiare.
2- Premere il tasto P1 della TCSP slave da memorizzare. Se la prima TCSP è stata memorizzata
il led L2 rimane acceso fisso. Se si deve memorizzare un'altra costola, premere il tasto P1
della seconda TCSP da memorizzare (altrimenti procedi al il punto 3). Se la seconda TCSP è
stata memorizzata il led L1 rimane acceso fisso.
3- Per uscire dalla procedura premere e tenere premuto il tasto P1 del Master RCSP per 2 sec.
4- Se la procedura è stata eseguita correttamente, L2 e L1 lampeggiano indicando il corretto
allineamento radio (se solamente un Slave è stato memorizzato, solo il led L2 lampeggia).
Verifica allineamento da TCSP
Per verificare se una Slave TCSP è allineata correttamente, premere e tenere premuto il
pulsante P1 della TCSP : se la costola è allineata correttamente il led dello Slave rimane
acceso fisso.
Cosa fare quando ci sono più dispositivi nello stesso ambiente
Per poter coesistere più dispositivi radio installati in uno stesso ambiente è necessario
memorizzare il prodotto TCSP nel seguente modo:
1- Alimentare la prima installazione che si vuole memorizzare e lasciare disalimentate le
altre installazioni
2- Memorizzare il prodotto TCSP nella prima installazione .
3- lasciare alimentata la prima installazione e alimentare la seconda installazione più vicina.
4- Memorizzare il prodotto TCSP nella seconda installazione.
5- Procedere con le altre installazioni (iniziare con quella più vicina all'ultima
memorizzata) lasciando alimentate quelle già memorizzate.
Funzione uscite
Uscita allarme A2: il contatto relè A2 è attivato quando la TCSP invia un segnale di allarme
proveniente dal dispositivo di sicurezza collegato ai morsetti 3-6 o 4-5-6 della TCSP.
J1
Relè A2
J2
Relè A1
Jumper inserito: Uscita su
contatto NC
Jumper disinserito: Uscita
resistiva 8,2 Kohm
Ingresso 1-2
alimentazione 12/24Vac
Ingresso 3-4
Igresso segnale autotest
da centrale
Uscita allarme batteria scarica
contatto NA
Code Number:
RCSP240A04
TELECO AUTOMATION SRL - Via dell'Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
TELEPHONE: ++39.0438.388511 FAX: ++39.0438.388536
Inversione di polarità del sagnale di autotest:
L1
L2
L3
Uscita 9-10
Allarme A1 da porta pedonale
Uscita 7-8
Allarme A2
Istruzioni originali
Uscita allarme A1: il contatto relè A1 è attivato quando la TCSP invia un segnale di allarme
proveniente dal dispositivo di sicurezza collegato ai morsetti 1-2.
I contatti relè possono essere di tipo resistivo 8,2Kohm oppure normalmente chiusi e
sono regolabili attraverso i Jumper J1 e J2:
J1 attivato: Uscita A2 su contatto normalmente chiuso
J1 disattivato: Uscita A2 resistiva 8.2 Kohm
J2 attivato: Uscita A1 su contatto normalmente chiuso
J2 disattivato: Uscita A1 resistiva 8.2 Kohm
Funzione dei led nel ricevitore master:
LED L1 memorizzazione e indicazione dello stato del dispositivo Slave TCSP2. Allarme A2.
LED L2 memorizzazione e indicazione dello stato del dispositivo Slave TCSP1.
LED L3 - allarme A1
Il lampeggio del led L2 (e del led L1 per il secondo led se memorizzato) indica il corretto
allineamento del dispositivo Slave. La luce fissa indica che la costola di sicurezza è attivata
o che il segnale di sopravvivenza non è arrivato.
Il led L3 indica che la sicurezza collegata ai morsetti 1-2 dello Slave è attivata.
Ingresso segnale di autotest
questo ingresso è attivato con un segnale positivo o negativo dalla centrale di comando che
comanda il motore. Permette di verificare, prima di ogni movimento , il corretto funziona-
mento dei dispositivi di sicurezza.
Il dispositivo Master attiva l'uscita allarme dopo la richiesta di autotest e la riattiva dopo
aver verificato con il dispositivo Slave il corretto funzionamento. Questa operazione per-
mette anche di attivare, se richiesta, i dispositivi di sicurezza collegati al dispositivo Master.
Caratteristiche tecniche
Alimentazione
12/24Vac/dc
Frequenza
2,4Ghz
Tensione autotest
12/24Vac/dc
Valori massimi relè
max 2A
max 120Vac/60Vdc
Categoria di sicurezza 2
Tempo di reazione
30÷100 ms
Temperatura di funzionamento -10°C — + 55°C
Dimensioni
118x52x25
autotest positivo
Montaggio:

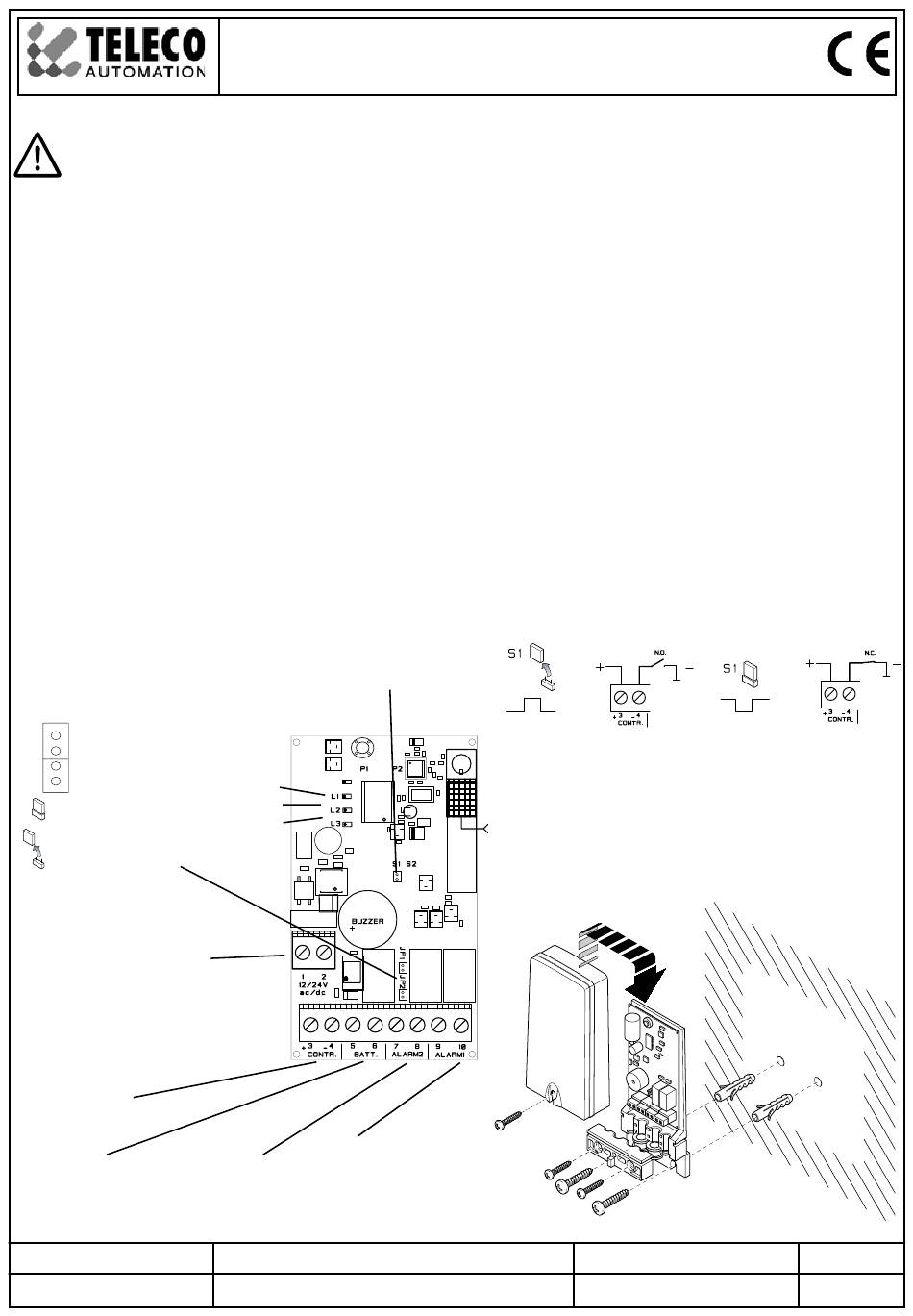

1. Collegare i fili come raffigurato nel disegno della scheda
2. Fare un foro nei gommini passacavo
3. Passare i fili attraverso i passacavo
4. Inserire i tappi in gomma e i passacavi nelle loro sedi;
5. Montare la piastra di ingresso del cavo fissandola con le due viti 3.5X16
6. Inserire il coperchio trasparente e fissarlo con la vite 3.5x20
7. Fissare il prodotto sulla superficie che si è scelto per mezzo degli occhielli
della base della scatola
Draft
T311.02
2
autotest negativo
Date
29/01/2012
