Driftsanvisning

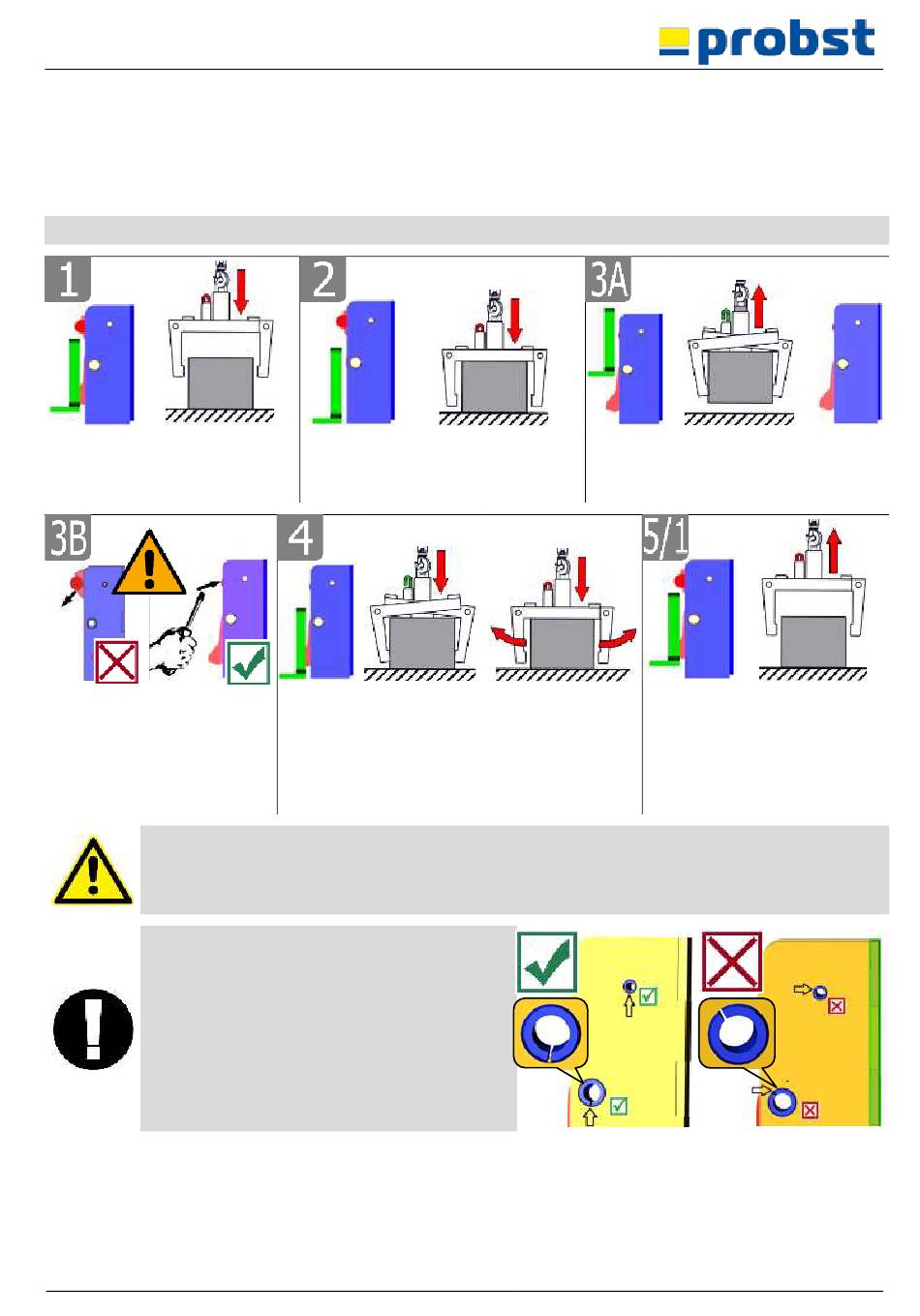

6.2 Illustration av växlingsautomatiken
Maskinen är utrustad med en växlingsautomatik vilket innebär att ÖPPNING och STÄNGNING av griparmarna sker
genom att maskinen sätts ner respektive lyfts upp.
Bilder som illustrerar växlingsautomatikens omkopplingspositioner:
• Maskinen är upplyft av
bärmaskinen
• Griparmarna är öppna
• Vid felomkoppling måste
omkopplaren tryckas
tillbaka manuellt (t.ex. med
1)
en skruvmejsel)
1) I annat fall kan det leda till felomkopplingar och till att växlingsautomatiken deformeras eller går
sönder när lasten sätts ner.
Det är förbjudet att lyfta och sänka maskinen med ryckiga rörelser samt att köra
bärmaskinen/lyftdonet i snabb hastighet.
Vid utbyte av en defekt växlingsautomatik måste
man ovillkorligen ge akt på att skårorna i det
båda spännstiften alltid är vända nedåt.
Skårorna får aldrig befinna sig upptill eller i mitten
eftersom det då föreligger risk för att
växlingsautomatiken fastnar vid omkoppling!
53100348
• Maskinen sätts ner över
gripgodset
• Griparmarna är öppna
• Maskinen med gripgodset är nedställd på
marken
• Griparmarna öppnas
17 / 24
• Maskinen lyfts upp av bärmaskinen
• Gripgodset är fastspänt och kan nu
transporteras till avsedd plats
• Maskinen är upplyft av
bärmaskinen
• Griparmarna är öppna
(Maskinens
nedställningsposition på
marken)
