Betjäning
5.2 Inställning av gängstången
Maskinens gripområde måste alltid vara korrekt inställt (se Inställning av gripområdet). Annars är det
inte säkert att spännkraften är tillräcklig för säker gripning och
det föreligger fara för att den glider av.
Vid inställningen av gripområdet måste av säkerhetstekniska skäl även följande beaktas:

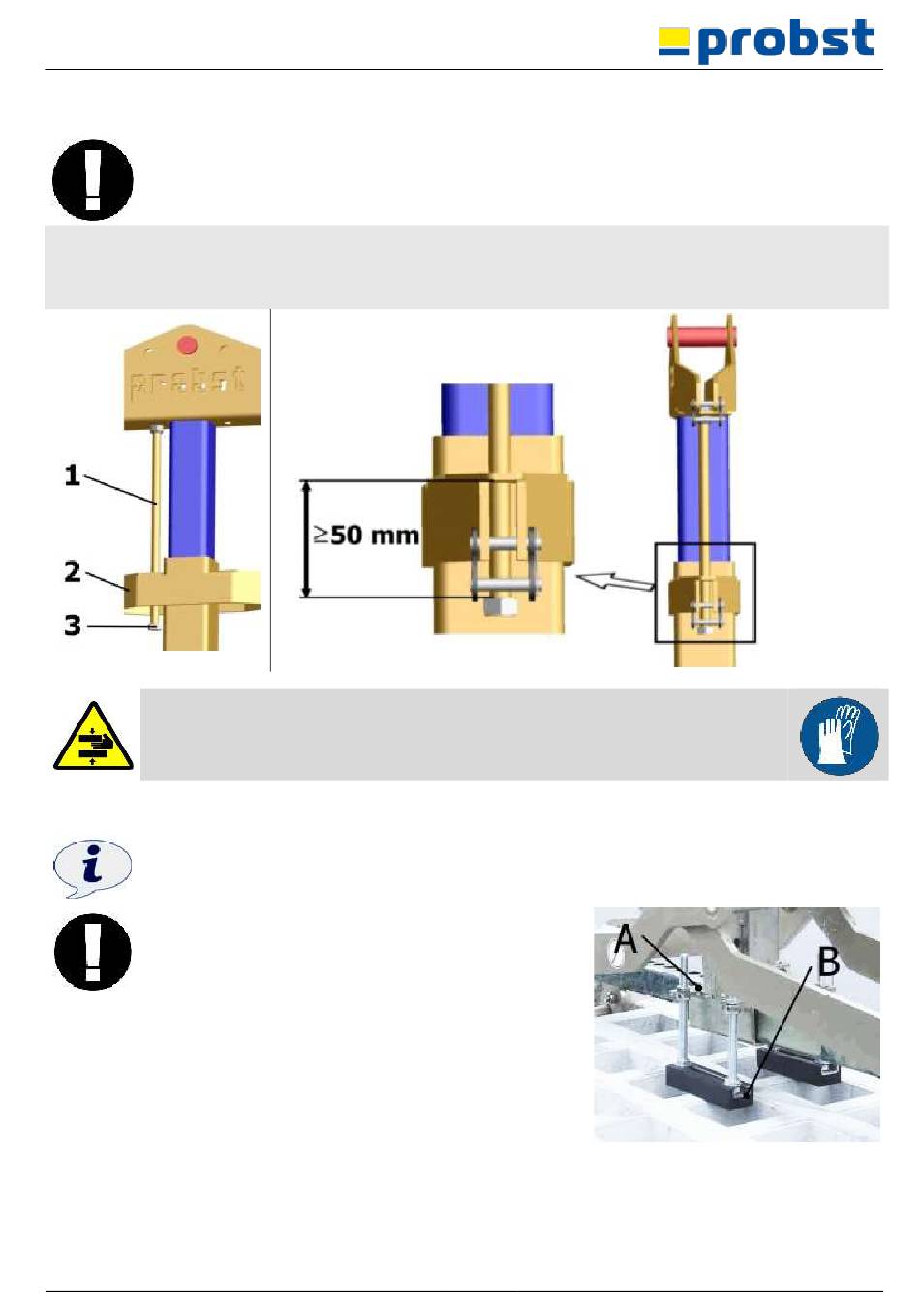

Den nedre muttern (3) på gängstången (1) får inte köra till anslag vid gripningen (lyft av ett gripgods). Det innebär att
det måste vara ett avstånd på minst 50 mm mellan muttern (3) och underdelen (2), annars är maskinens
spännkraftsbuffert för låg.
Försiktighet vid inställningsarbeten! Risk för handskador!
Använd skyddshandskar.
5.3 Inställning av höjdinställbart fäste(tillbehör)
När maskinen används i staplingsdrift för att gripa tag i enskilda stenplattor som ligger ovanpå
varandra rekommenderar vi att använda tillbehörsdelen "höjdinställbart fäste" HVA-FTZ/TSZ (se bild).
Därmed behöver inte fastställningen av gripdjupet inte göras om för gripgods med samma mått.
I staplingsdrift får man endast gripa tag i den översta
stenplattan!
•
Det höjdinställbara fästet (B) sätts fast på
monteringsplattan (A) (se bild).
•
Det höjdinställbara fästet måste ställas in via
ställskruvarna så att båda de höjdinställbara fästena (B)
har samma höjd och gripbackarna griper tag i
underkant eller mitt på stenen.
