TTH200 TEMPERATUR-MESSUMFORMER FÜHLERKOPFMONTAGE | OI/TTH200-DE REV. D

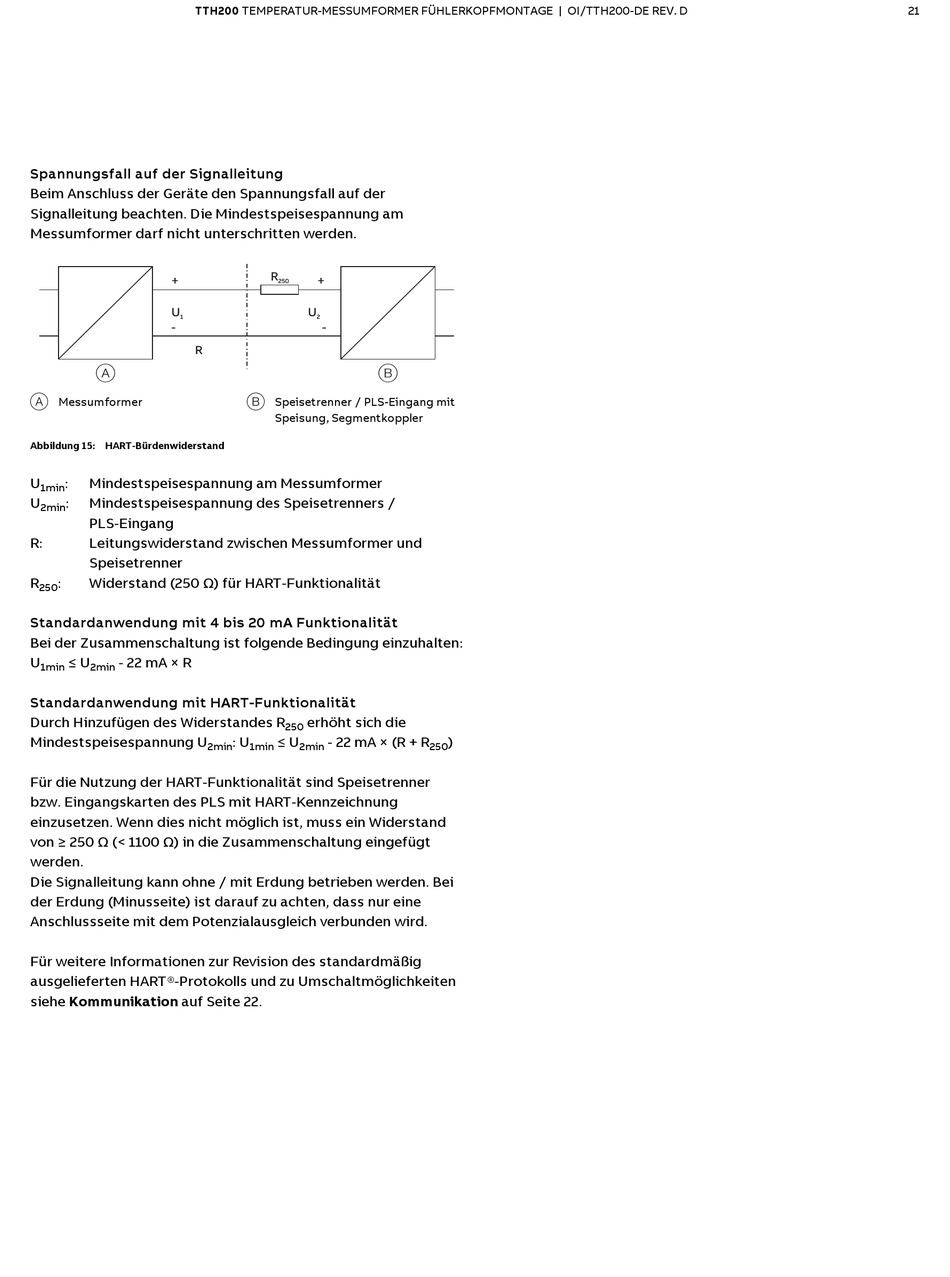

Spannungsfall auf der Signalleitung
Beim Anschluss der Geräte den Spannungsfall auf der
Signalleitung beachten. Die Mindestspeisespannung am
Messumformer darf nicht unterschritten werden.
+
U
1
-
R
A
A Messumformer
Abbildung 15: HART-Bürdenwiderstand
U : Mindestspeisespannung am Messumformer
1min
U : Mindestspeisespannung des Speisetrenners /
2min
PLS-Eingang
R: Leitungswiderstand zwischen Messumformer und
Speisetrenner
R : Widerstand (250 Ω) für HART-Funktionalität
250
Standardanwendung mit 4 bis 20 mA Funktionalität
Bei der Zusammenschaltung ist folgende Bedingung einzuhalten:
U ≤ U - 22 mA × R
1min 2min
Standardanwendung mit HART-Funktionalität
Durch Hinzufügen des Widerstandes R
Mindestspeisespannung U
2min
Für die Nutzung der HART-Funktionalität sind Speisetrenner
bzw. Eingangskarten des PLS mit HART-Kennzeichnung
einzusetzen. Wenn dies nicht möglich ist, muss ein Widerstand
von ≥ 250 Ω (< 1100 Ω) in die Zusammenschaltung eingefügt
werden.
Die Signalleitung kann ohne / mit Erdung betrieben werden. Bei
der Erdung (Minusseite) ist darauf zu achten, dass nur eine
Anschlussseite mit dem Potenzialausgleich verbunden wird.
Für weitere Informationen zur Revision des standardmäßig
ausgelieferten HART®-Protokolls und zu Umschaltmöglichkeiten
siehe Kommunikation auf Seite 22.
R
+
250
U
2
-
B
B Speisetrenner / PLS-Eingang mit
Speisung, Segmentkoppler
erhöht sich die
250
: U ≤ U - 22 mA × (R + R
1min 2min
A11122
)
250
