Installation
5

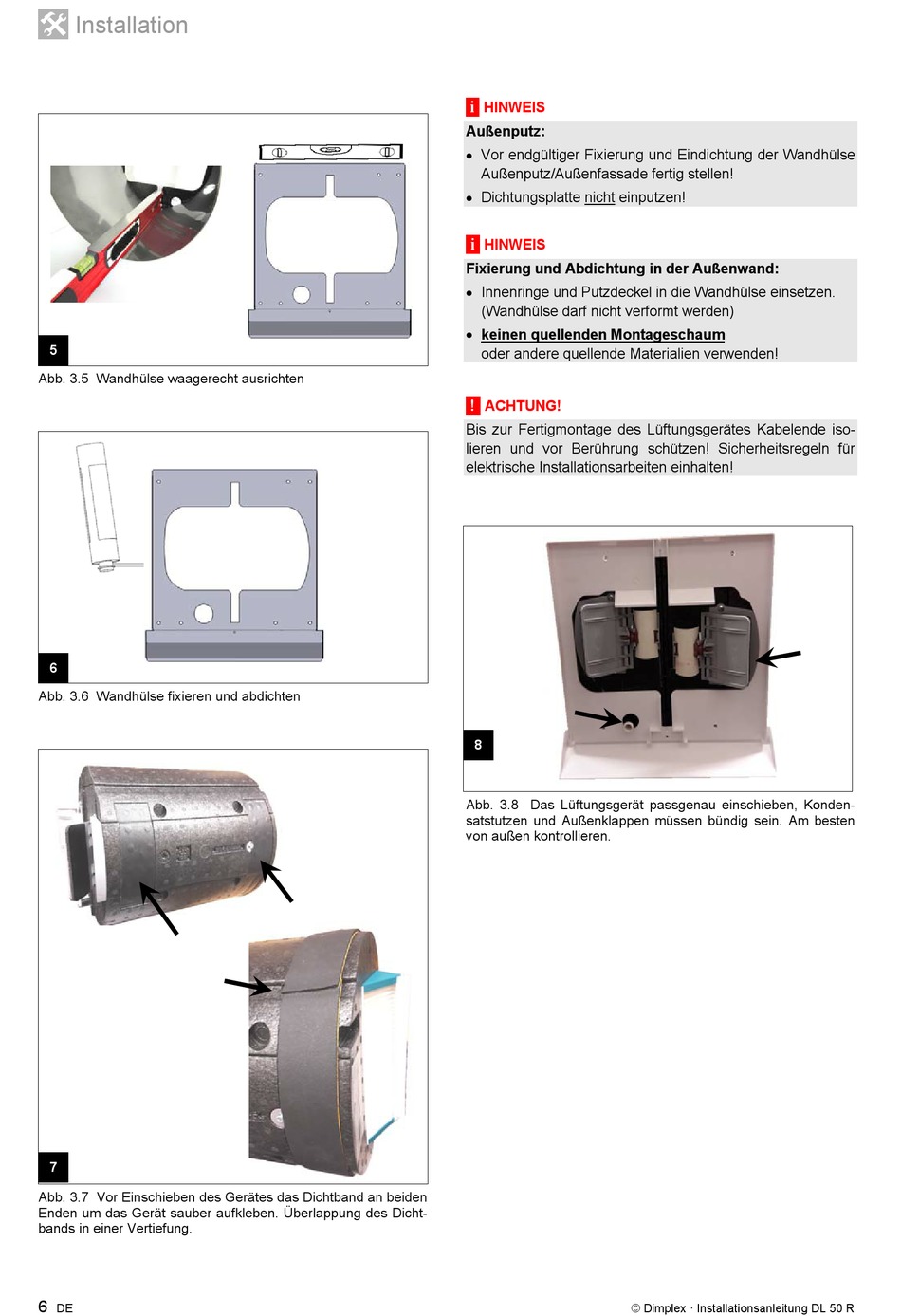

Abb. 3.5 Wandhülse waagerecht ausrichten
6
Abb. 3.6 Wandhülse fixieren und abdichten
7
Abb. 3.7 Vor Einschieben des Gerätes das Dichtband an beiden
Enden um das Gerät sauber aufkleben. Überlappung des Dicht-
bands in einer Vertiefung.
6
DE
i
HINWEIS
Außenputz:
Vor endgültiger Fixierung und Eindichtung der Wandhülse
Außenputz/Außenfassade fertig stellen!
Dichtungsplatte nicht einputzen!
i
HINWEIS
Fixierung und Abdichtung in der Außenwand:
Innenringe und Putzdeckel in die Wandhülse einsetzen.
(Wandhülse darf nicht verformt werden)
keinen quellenden Montageschaum
oder andere quellende Materialien verwenden!
!
ACHTUNG!
Bis zur Fertigmontage des Lüftungsgerätes Kabelende iso-
lieren und vor Berührung schützen! Sicherheitsregeln für
elektrische Installationsarbeiten einhalten!
5 8
Abb. 3.8 Das Lüftungsgerät passgenau einschieben, Konden-
satstutzen und Außenklappen müssen bündig sein. Am besten
von außen kontrollieren.
© Dimplex · Installationsanleitung DL 50 R
