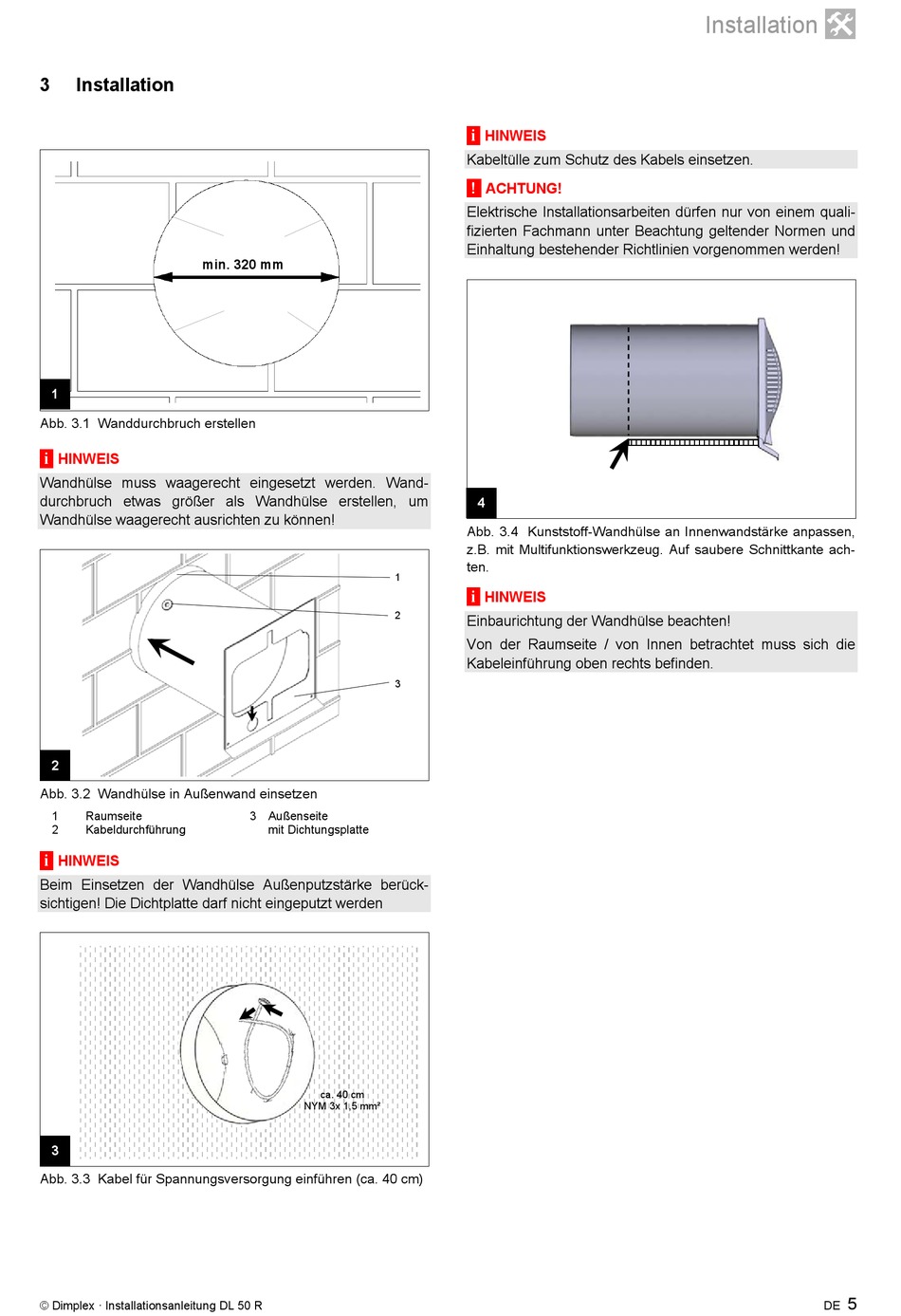

3
Installation
min. 320 mm
1
Abb. 3.1 Wanddurchbruch erstellen
i
HINWEIS
Wandhülse muss waagerecht eingesetzt werden. Wand-
durchbruch etwas größer als Wandhülse erstellen, um
Wandhülse waagerecht ausrichten zu können!
2
Abb. 3.2 Wandhülse in Außenwand einsetzen
1
Raumseite
2
Kabeldurchführung
i
HINWEIS
Beim Einsetzen der Wandhülse Außenputzstärke berück-
sichtigen! Die Dichtplatte darf nicht eingeputzt werden
3
Abb. 3.3 Kabel für Spannungsversorgung einführen (ca. 40 cm)
© Dimplex · Installationsanleitung DL 50 R
1
2
3
3 Außenseite
mit Dichtungsplatte
ca. 40 cm
NYM 3x 1,5 mm²
i
HINWEIS
Kabeltülle zum Schutz des Kabels einsetzen.
!
ACHTUNG!
Elektrische Installationsarbeiten dürfen nur von einem quali-
fizierten Fachmann unter Beachtung geltender Normen und
Einhaltung bestehender Richtlinien vorgenommen werden!
4
Abb. 3.4 Kunststoff-Wandhülse an Innenwandstärke anpassen,
z.B. mit Multifunktionswerkzeug. Auf saubere Schnittkante ach-
ten.
i
HINWEIS
Einbaurichtung der Wandhülse beachten!
Von der Raumseite / von Innen betrachtet muss sich die
Kabeleinführung oben rechts befinden.
Installation
