6 Installation

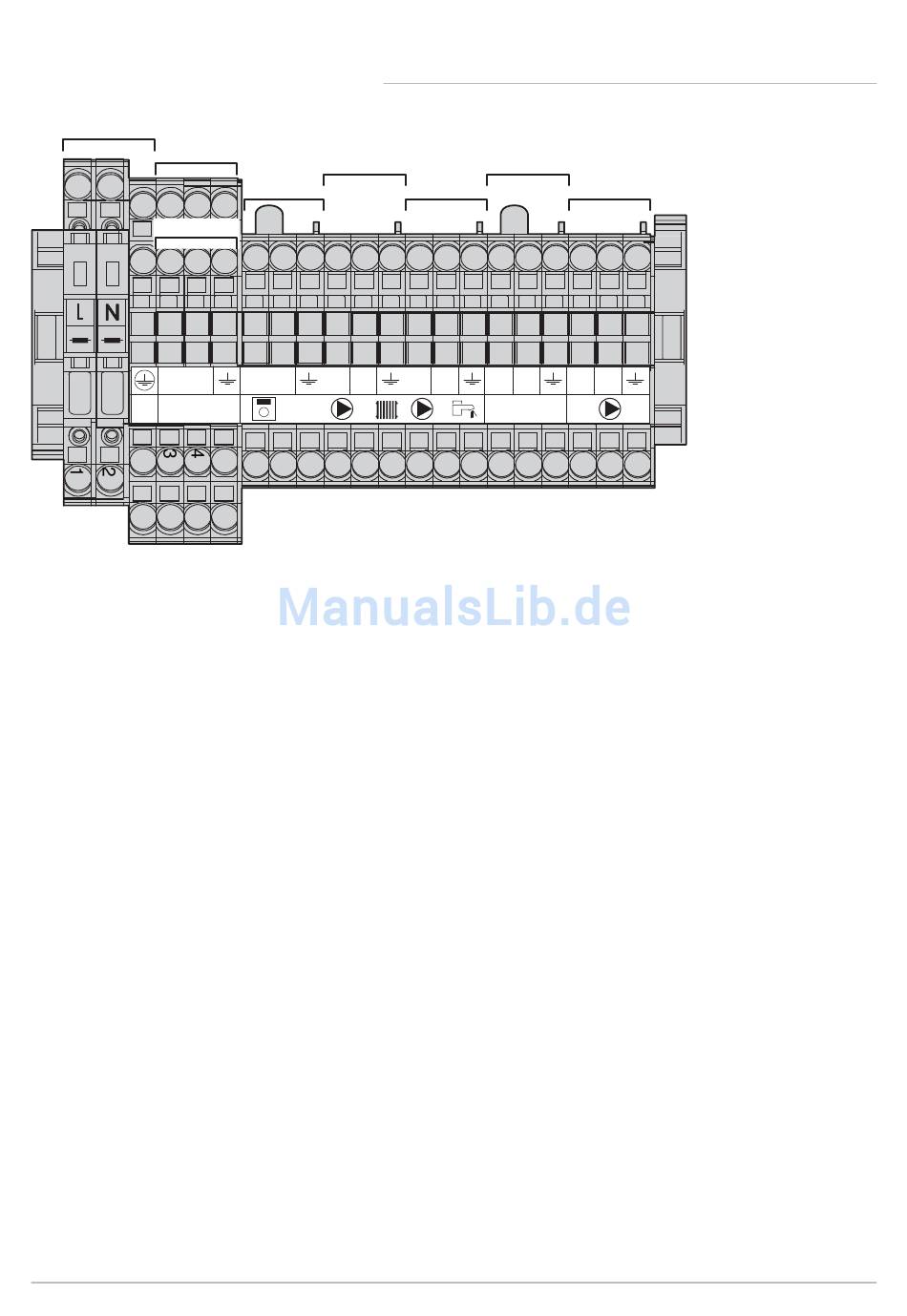

Abb.53 Versorgungsklemmleiste
1
2
3
L N
Aux 1-2
1 Spannungsversorgung 230 V 50 Hz
2 Hilfsstromkreis 1
3 Hilfsstromkreis 2
4 Raumthermostat
46 POWER HT +
5
4
L N L N
230 V
TA

6.6.5 Beschreibung der Versorgungsklemmleiste

7
6
L N L N
TS
5 Heizkreispumpe
6 Warmwasserpumpe
7 Sicherung
8 Heizkesselpumpe
8
L N
MW-1000015-04
7609472 - v04 - 21072015
