PCE Instruments PCE-CT 25 Betriebsanleitung

BETRIEBSANLEITUNG

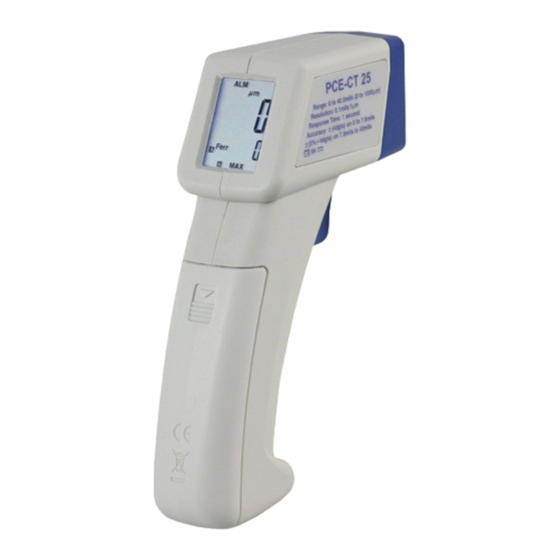

PCE-CT 25
Schichtdickenmessgerät
CAL Zero
MIN
mils
m
µm mils
   
EINFÜHRUNG
Dieses tragbares, einfach zu bedienende, Schichtdi-
ckenmessgerät dient zur schnellen Erfassung der
Schichtdicke auf Stahl / Eisen (F) und auf NE- Me-
tallen (N). Das Gerät hat ein 3½ stelliges LCD
Display, Hintergrundbeleuchtung, Speicherfunktion,
kalibrier Möglichkeit und Auto Power OFF Funkti-
on.
WARNUNG
Lesen Sie bitte sorgsam die Sicherheitsinformatio-
nen, bevor sie das Produkt benutzen. Benutzen Sie
das Gerät bitte nur so, wie es in dieser Anleitung
beschrieben wird.
-Benutzen Sie das Gerät nicht
in der Nähe von Anlagen, die
starke, elektromagnetische
Strahlung verursachen. Dies
kann zu Fehlern im Gerät
führen.
-Setzen Sie das Gerät keinen
ätzenden oder explosiven
Gases aus. Das Gerät könnte beschädigt werden
oder es könnte eine Explosion entstehen.
-Setzen Sie das Gerät keiner übermäßigen Sonnen-
strahlung aus. Das Gerät könnte sich verformen und
unbrauchbar werden.
-Benutzen Sie das Gerät nicht in der Nähe von heißen
Materialien (max. 70°C).
-Wenn das Gerät schnell von einer warmen in eine
kalte, oder von einer kalten in eine warme Umge-
bung geführt wird, lassen Sie es sich 30min. akkli-
matisieren.
-Wenn die Messung aufgrund einer großen Schicht
dicke über eine Minute dauert, könnte die Qualität
des Messergebnisses nachlassen. Das Messgerät
liegt aber immer noch in seiner Toleranz.
-Kondensation kann den Sensor beeinflussen. Wenn
Sie von einer kalten in eine warme Umgebung
wechseln, lass Sie das Gerät 10min akklimatisieren.
-Benutzen Sie das Gerät nicht in einer staubigen oder
feuchten Umgebung. Es
könnten irreparable Schäden
am Gerät entstehen.
-Vergewissern Sie sich, dass
sich keine Luftblasen unter
dem Gerät befinden und die
Messsonde stabil auf der
Messoberfläche auflieg
t.
Magnetfeldstörungen
Das PCE-CT 25Arbeitet nach dem Magne-
tisch-Induktiven Messverfahren. Bei diesem Ver-
fahren wird ein Magnetischer Fluss erzeugt der je
nach Schichtdicke beeinflusst wird. Deshalb ist die
Messung von Magnetischen Schichten sowie das
Messen in der nähe Magnetischer Felder nicht mög-
lich. Magnetfelder die über 20mg (mini Gauss) lie-
gen beeinflussen die Messwerte. Halten Sie in diesen
Fällen einen Abstand von min. 30cm zur Störquelle
ein um gute Messergebnisse zu erzielen. Anhand der
Tabelle erhalten Sie einen kleinen überblick der
möglichen Störquellen.
Elektromagnetische Feldstärke： ： ： ： (※ ※ ※ ※ unit unit = mini
unit unit
Gauss)
Abstand 0cm
Telefon Netzteil 50 ~ 500
Notebook Netzteil 100 ~ 1000
LCD Display 10 ~ 100
Lüfter 100 ~ 1000
Leselamp 400 ~ 4000
※ ※ ※ ※ jedes Produkt mit verbauter Spule.
Optimaler Messabstand( >30cm)
Falscher Abstand
SPEZIFIKATION
Display:3½-stelliges LCD Display max. Wert 1999.
Batterieanzeige:"
"erscheint im Display bei
mangelhafter Bat. Leistung.
Messrate: 1 sek.
Betriebsumgebung: 0°C bis 50°C (32°F bis 122°F)
< 75% R.H.
Lagerumgebung: -20°C bis 60°C (-4°F bis 140°F),
0 bis 80% R.H. (ohne Batterien).
Auto Power Off: 30 sek.
Standby Stromverbrauch: < 15µA.
Batterie: 9V Block Batterie
Lebensdauer der Bat.: 9 Std. Dauermessung mit
30cm
Hintergrundbeleuchtung
< 1
Abmessungen:148mm(H)x 105mm(B) x 42mm(T).
< 5
Gewicht: 157g (inkl.Batterie).
< 1
Messgebiet:Stahl / Eisen (F) und NE- Metallen (N).
< 5
< 10
Messbereich: 0 to 40.0mils (0 to 1000µm).
Display Auflösung: 0.1mils/1µm.
Genauigkeit:
±4dgts on 0 to 7.8mils
±10dgts on 0 to 199µm
±(3%+4dgts) on 7.9mils to 40mils
±(3%+10dgts) on 200µm to 1000µm
Temperaturkoeffizient: ±0.1% vom Messwert bei
Messungen
28°C/82,4°F,
Reaktionszeit: 1 sek..
Lieferumfang
Untergrundplatte
Ferrous ist Stahl
( <30cm )
Standard Kalibrierplatte
Die Platten sind mit einer Schutzfolie überzo-
gen.
Diese sollten Sie bei gebrauch entfernen.
unter 18°C/64,4°F und über
Non-ferrous ist Alu-
minum
