Lagerung, Transport und Aufstellen der Anlage
Umstürzende oder nicht fest montierte Geräteteile können zu Gefahren für
Leib und Leben führen.
Die Anlage ist beim Einlagern und Transport gegen Umstürzen und Verrutschen zu
sichern. Beim Heben und Absetzen darf niemand unter oder neben der Last stehen.
Hubwagen bzw. Gabelstapler bzw. Transportkräne müssen über eine ausreichende
Mindesttragkraft verfügen.
Eine Montage der Haupt-Komponenten darf erst nach Transport erfolgen. An-
sonsten drohen Beschädigungen durch Transporteinwirkungen.

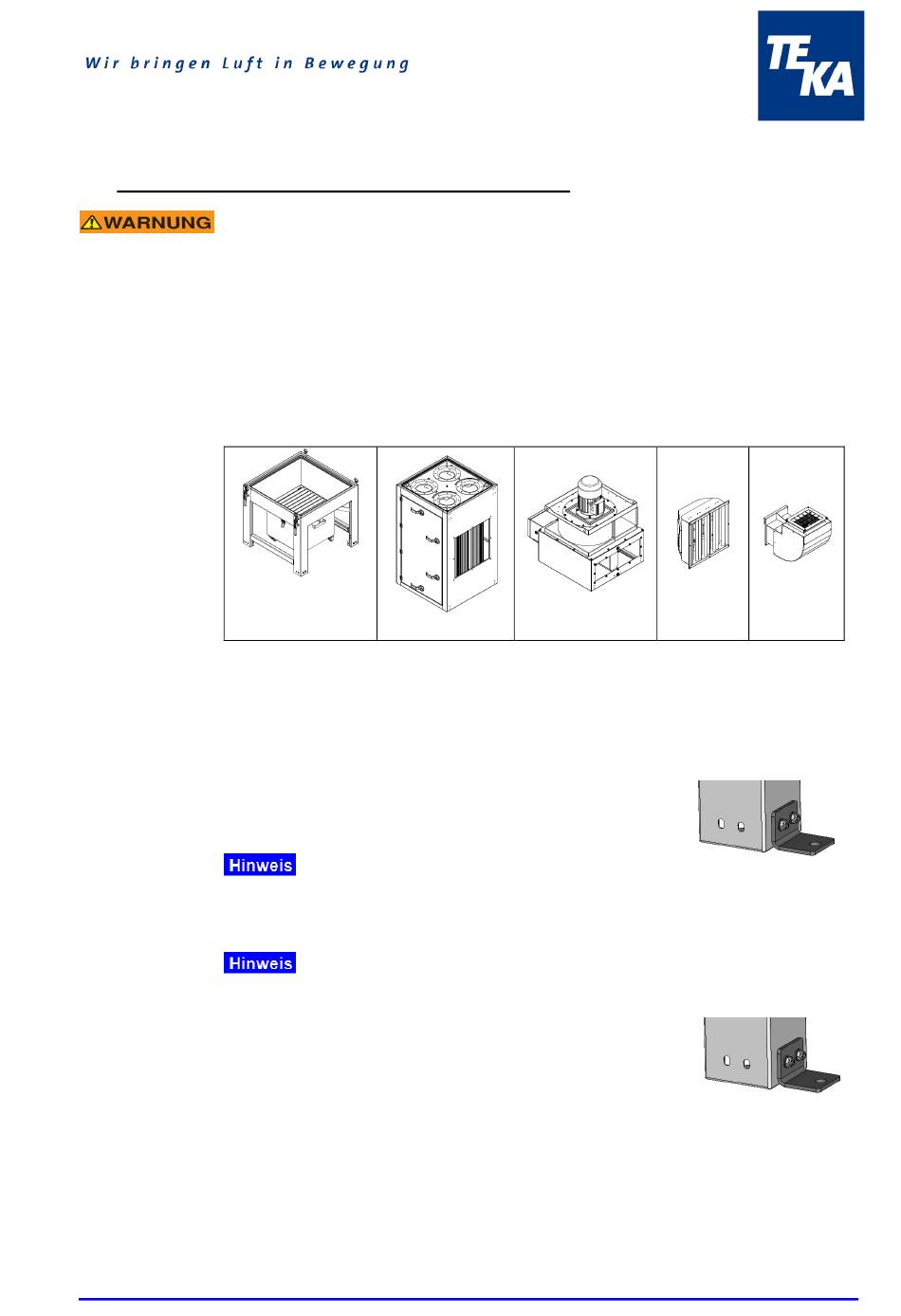

Prüfen Sie vor einem Transport, dass die Haupt-Komponenten (siehe Bild) nicht mit-
einander montiert sind. Sollte die Filteranlage nach Montage erneut transportiert
werden, müssen die Haupt-Komponenten wieder voneinander getrennt werden.
(Bauteil sieht bei Version
„Fass-Entleerung" anders
Die Anlage darf nur auf einem geeigneten Untergrund aufgestellt werden. An-
sonsten drohen durch Umstürzen oder funktionelle Beeinträchtigungen Gefah-
ren für Leib und Leben.
Der Untergrund muss vibrationsfrei und waagerecht ausgerichtet sein. Der Betreiber
hat die Tragfähigkeit des Untergrunds zu prüfen. Die Anlage muss abschließend auf
dem Untergrund gesichert werden. Verwenden Sie dazu die Schlüsselschrauben
DIN 571 - M8x80, in Verbindung mit den Dübeln S10.
Alternativ können auch die Montagewinkel genutzt werden,
welche auf der Innenseite der Füße montiert sind. Dazu müs-
sen die Montagewinkel außen an den Füßen montiert werden.
Kalksand-Vollstein, Naturstein mit dichtem Gefüge, Vollstein aus Leichtbeton
und Vollziegel. Bei abweichenden Baustoffen muss entsprechend anderes Be-
festigungsmaterial verwendet werden.
wird, dann muss zusätzlich das nebenstehende Gestell auf dem Untergrund
gesichert werden.
Nutzen Sie dazu die Bohrungen, die an der Unterseite der
Füße angebracht
gewinkel genutzt werden, welche auf der Innenseite der Fü-
ße montiert sind. Dazu müssen die Montagewinkel außen an
den Füßen montiert werden.
Die Anlage muss vor Witterungseinflüssen geschützt werden. Ansonsten kön-
nen die Funktionen der Anlage beeinträchtigt werden.
Die Anlage ist trocken zu lagern und bei Transport vor Nässe zu schützen.
Bei Außenaufstellung bedarf die Anlage eines entsprechenden Abdaches.
BA_ECO-Cube_180710_D.doc
1x
1x
aus)
Die Dübel S10 sind für folgende Baustoffe geeignet: Beton,
Wenn die Filteranlage mit der Version „Fassentleerung" ausgestattet
sind.
Alternativ können auch die Monta-
9
1x
1x
1x
