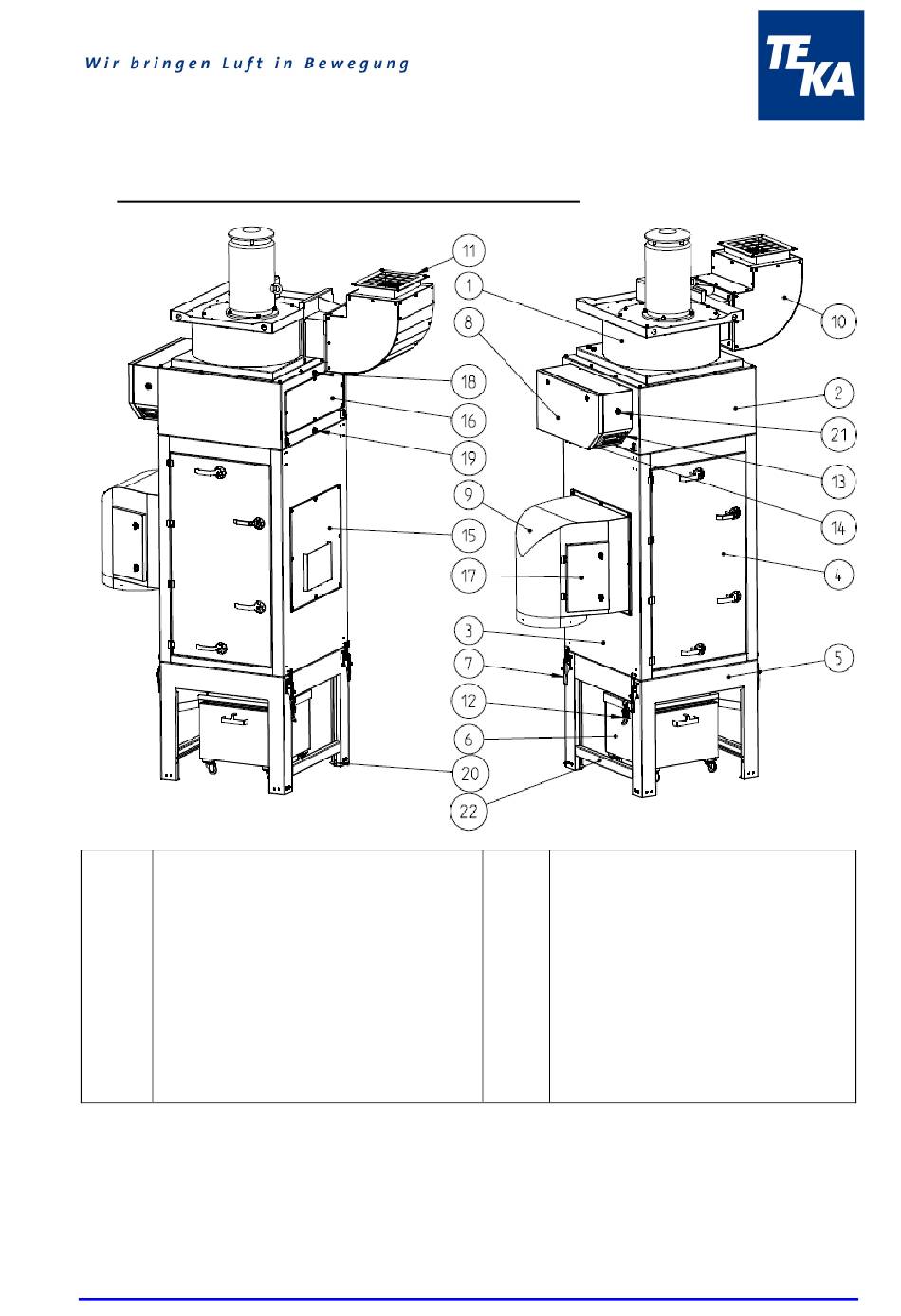

1.2 Zeichnung / Beschreibung der Anlagenelemente

Pos. 1
Ventilator
Pos. 2
Abreinigungsgehäuse (mit Druckluftbehäl-
ter innenliegend)
Pos. 3
Filtergehäuse
Pos. 4
Wartungstür für Filterpatronen
Pos. 5
Staubsammelgehäuse
Pos. 6
Staubsammelbehälter
„Fassentleerung")
Pos. 7
Kniehebelverschluss für Gehäuseeinheit
Pos. 8
Steuerungskasten
Pos. 9
Funkenlabyrinth mit Ansaugstutzen
Pos.10
Schalldämpferbogen
Pos.11
Ausblasöffnung mit Gitter
BA_ECO-Cube_180710_D.doc
Pos.12
Pos.13
Pos.14
Pos.15
Pos.16
(optional als Version
Pos.17
Pos.18
Pos.19
Pos.20
Pos.21
Pos.22
5
Kniehebelverschluss des Staubsam-
melbehälters
Displaysteuerung
Hauptschalter
Abdeckplatte
Wartungsklappe für Abreinigungsge-
häuse
Wartungstüren am Ansaugstutzen
Schlauchtülle für Druckluftanschluss
Ventil für Kondensatablass
Erdungsbolzen
Signalhupe
Quer-Strebe
(Z.Nr. 16291705)
10.07.2018
