VRRPv3 projektieren
4.1 Einleitung
Auf den Geräten ist standardmäßig die Firewall aktiviert. Damit die eingehenden VRRP-
Pakete an das Gerät weitergeleitet werden, ist eine Firewall-Regel zu projektieren.

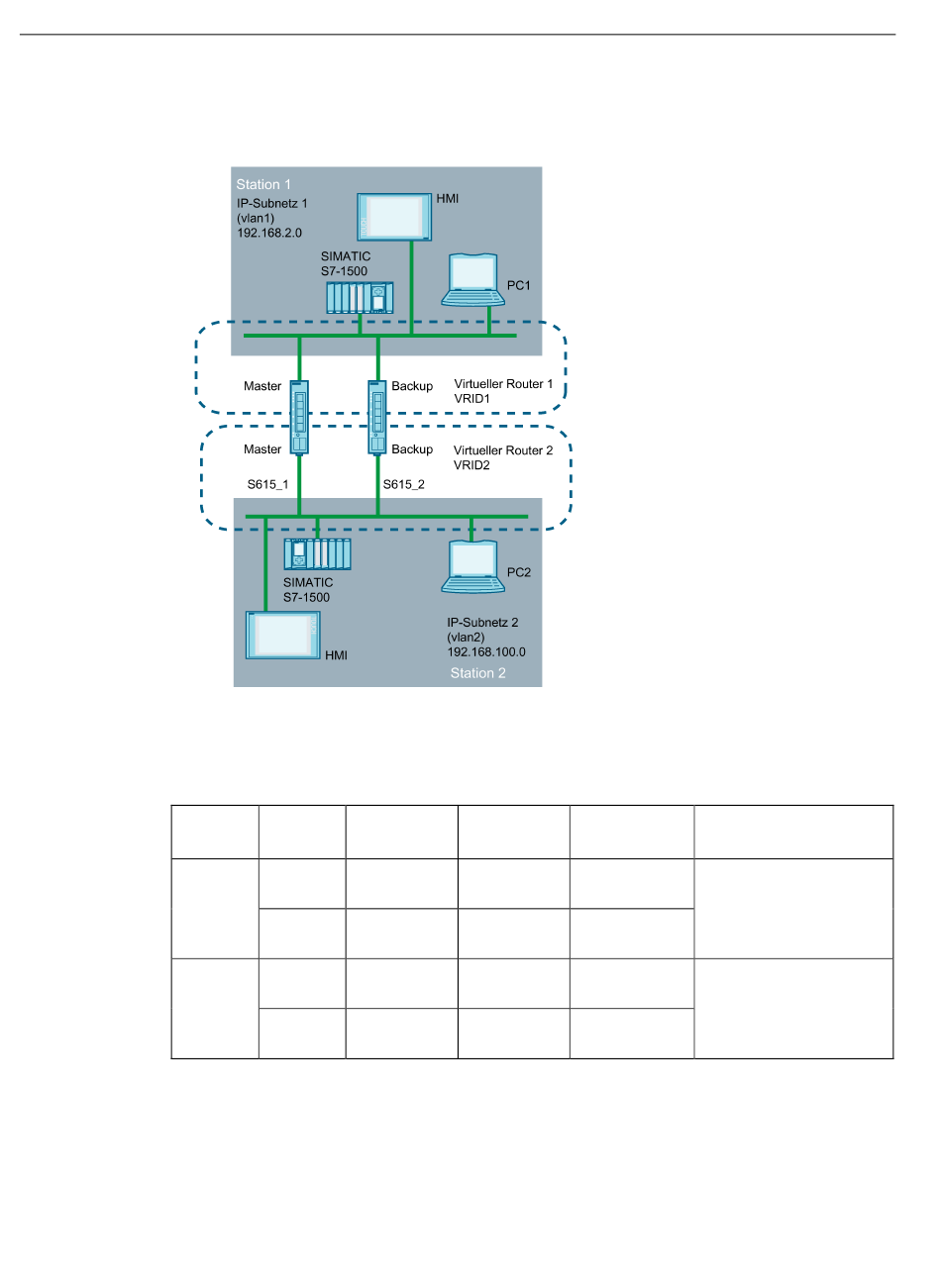

Verwendete Einstellungen
Die Geräte erhalten für die Beispielkonfiguration die folgenden IP-Adresseinstellungen:
VLAN /
VRID
vlan1 / 1
vlan 2 / 2
68
Router- Gerätename
Status
Master S615_1
Backup S615_2
Master S615_1
Backup S615_2
Schnittstelle IP-Adresse
P1 192.168.100.1
255.255.255.0
P1 192.168.100.2
255.255.255.0
P5 192.168.2.1
255.255.255.0
P5 192.168.2.2
255.255.255.0
Getting Started, 02/2018, C79000-G8900-C390-03
Virtuelle IP-Adresse
(Zugeordnete IP-Adresse)
192.168.100.15 (VRID 1)
192.168.2.15 (VRID 2)
