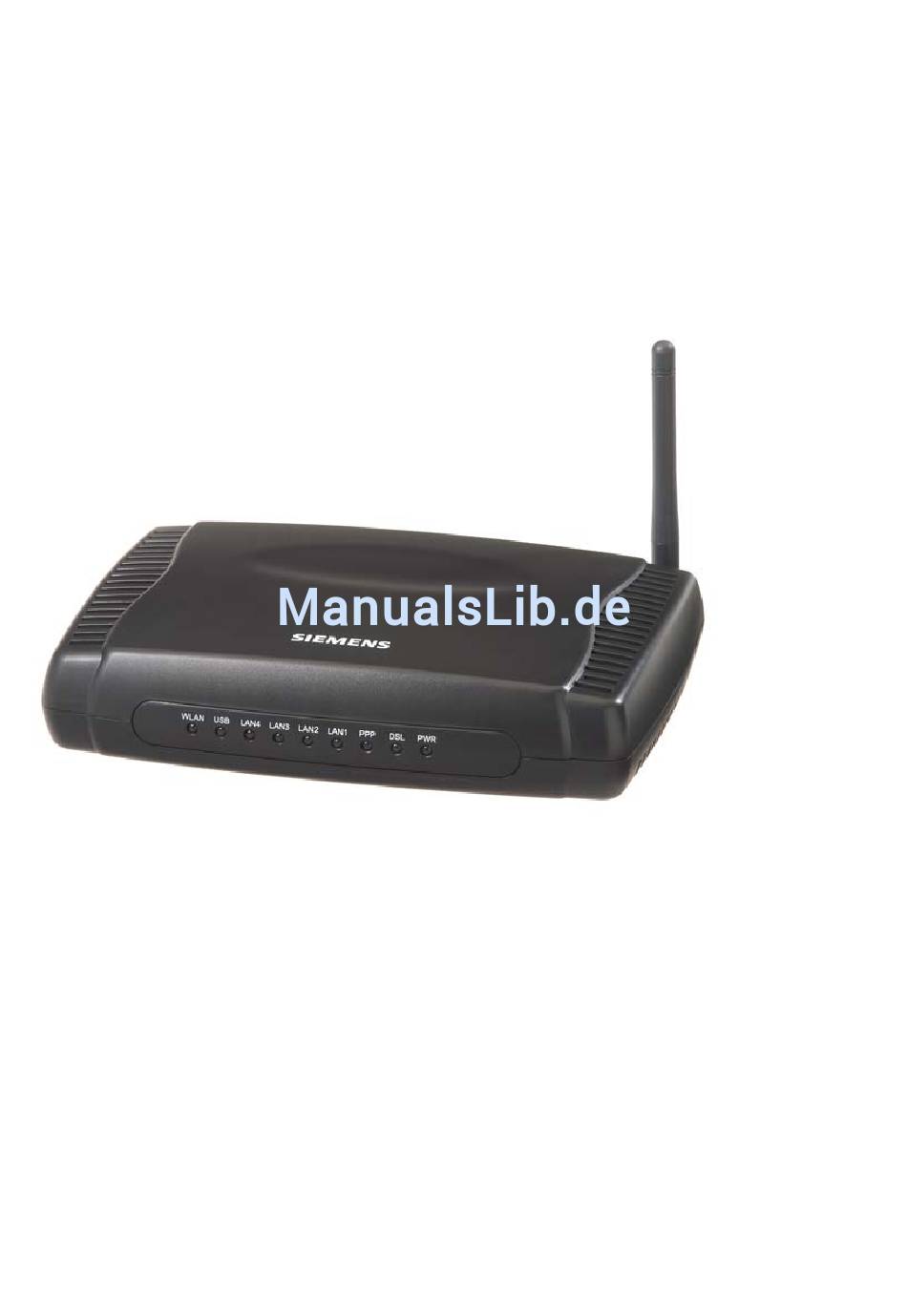

Siemens SL2-141- Kurzanleitung
Adsl wlan modem
Vorschau ausblenden
Andere Handbücher für SL2-141-:
- Anleitung (8 Seiten) ,
- Benutzerhandbuch (134 Seiten)
Verwandte Anleitungen für Siemens SL2-141-
Inhaltszusammenfassung für Siemens SL2-141-
- Seite 1 Kurzanleitung SIEMENS SL2-141-I ADSL WLAN Modem • Öffnen Sie niemals das Gehäuse! • Verwenden Sie nur das mitgelieferte Netzgerät. • Verwenden Sie nur die mitgelieferten Kabel und nehmen Sie daran keine Veränderungen vor. 02-20061221...
-
Seite 2: Bevor Sie Beginnen
Bevor Sie beginnen Überprüfen Sie, ob folgende Bestandteile im Lieferumfang des SIEMENS SL2-141-I Kits enthalten sind: SIEMENS SL2-141-I Kurzanleitung CD-ROM Netzgerät ADSL Kabel Ethernet Kabel (Grau) (Gelb) Die USB Schnittstelle wird nicht unterstützt. Optional: Falls Ihr Service Provider der Lieferung einen ADSL-Splitter beigelegt hat, befolgen Sie die Anweisungen wie in “Schritt 1: Installation des ADSL-Splitters”... - Seite 3 Schritt 1: Installation der Hardwarekomponenten Die ADSL-Technologie nutzt das bestehende Telefonnetz für den Breitbandzugang. Bei der Installation muss ein ADSL-Splitter angeschlossen werden, um die Frequenzbereiche zu tren- nen und somit Störungen an Telefonen oder Faxgeräten zu verhindern. Verwenden Sie dazu den mitgelieferten ADSL-Splitter.
- Seite 4 Splitterkabel) in die mittlere Buchse am ADSL-Splitter einstecken. Die mittlere Buchse ist mit einem nicht durchgekreuzten Telefonsymbol gekennzeichnet. Stecken Sie das andere Ende des Telefonkabels in die mit «Line» bezeichnete Buchse des ISDN-NTBAs. Amts-Anschluss (TAE-Dose) ADSL-Splitter POWER ON/OFF home TV Zum SIEMENS SL2-141-I ADSL WLAN Modem...
- Seite 5 6. Fahren Sie mit Schritt 3 weiter (Lesen Sie zuerst die Einführung und fahren Sie dann mit dem Ihrem Betriebssystem entsprechenden Abschnitt weiter). Ethernet-Port 4 könnte für home TV reserviert sein und ist somit für den Internetzugriff nicht benutzbar. SIEMENS SL2-141-I ADSL WLAN Modem ADSL Kabel (Grau) PC oder Notebook...
- Seite 6 Schritt 3: Konfiguration des PCs (TCP/IP Einstellungen) Einführung In Schritt 3 werden Sie Ihren PC so konfigurieren, dass er mit dem SIEMENS ADSL WLAN Modem kommunizieren kann. Damit dies funktioniert, müssen Sie Ihrem Computer eine feste IP Adresse zuweisen. Computer brauchen eine IP Adresse, um miteinander über ein Netzwerk oder mit dem Internet kommunizieren zu können.
- Seite 7 Schritt 3a: Konfiguration des PCs (TCP/IP Einstellungen) unter Windows 98 and Windows ME Windows 98 Benutzer benötigen die Windows 98 CD-ROM, um die Installation vollständig abschliessen zu können. 1. Klicken Sie auf Start -> Einstellungen -> Systemsteuerung. Doppelklicken Sie auf das Netzwerk Symbol um das Netzwerkfenster zu öffnen.
- Seite 8 Schritt 3b: Konfiguration des PCs (TCP/IP Einstellungen) unter Windows NT4 1. Klicken Sie auf Start -> Einstellungen -> Systemsteuerung. Doppelklicken Sie auf das Netzwerk Symbol, um das Netzwerk- fenster zu öffnen. 2. Wählen Sie das Register Protokolle aus und markieren Sie die TCP/IP Zeile. Klicken Sie auf Eigenschaften.
- Seite 9 Schritt 3c: Konfiguration des PCs (TCP/IP Einstellungen) unter Windows 2000 1. Klicken Sie auf Start -> Einstellungen -> Systemsteuerung. Doppelklicken Sie auf das Netzwerk- und DFÜ-Verbindungen Symbol. Das Netzwerkfenster öffnet sich. 2. Wählen Sie das LAN-Verbindung Symbol für die verwendete Netzwerkkarte aus (oft ist dies die an erster Stelle aufgeführte Local Area Connection).
- Seite 10 Schritt 3d: Konfiguration des PCs (TCP/IP Einstellungen) unter Windows XP Die folgenden Anweisungen beruhen auf der Annahme, dass Sie die Windows XP Standard- oberfläche verwenden. Falls Sie die klassische Oberfläche verwenden (Menus und Symbole sehen gleich aus wie bei früheren Windows Versionen) folgen Sie bitte den Anweisungen für Windows 2000 (Schritt 3c).
- Seite 11 Schritt 3e: Konfiguration des PCs (TCP/IP Einstellungen) unter Mac OS 9.x 1. Wählen Sie im Apfel Menu Kontrollfelder → TCP/IP. 2. Wählen Sie Ethernet (integriert) im Pull-Down Menü Verbindung und im Pull-Down Menü Konfigurations- methode wählen Sie Manuell. 3. Geben Sie im Feld IP-Adresse: eine IP Adresse zwischen 192.168.1.10 und 192.168.1.100 ein und in der Teilnetzmaske: 255.255.255.0.
- Seite 12 Schritt 3f: Konfiguration des PCs (TCP/IP Einstellungen) unter Mac OS X 1. Wählen Sie Systemeinstellungen... im Apfel Menu. 2. Klicken Sie im Bereich Internet & Netzwerk auf das Netzwerk Symbol. 3. Wählen Sie Ethernet (integriert) im Pull- Down-Menü Anzeigen. In der Registerkarte TCP/IP wählen Sie Manuell im Pull-Down-Menü...
- Seite 13 Schritt 4: Zugriff auf das ADSL WLAN Modem 1. Starten Sie Ihren Web Browser (z.B. den Internet Explorer) und tippen sie die folgende Adresse in das Adressfeld Ihres Browsers: 192.168.1.1. Drücken Sie “Enter”. Geben Sie im folgenden Fenster im Feld <Benutzername> user und im Feld <Kennwort> ebenfalls user ein.
- Seite 14 Bei der Übertragung von Daten über Funkwellen entstehen bezüglich Datensicherheit Risiken, welche in einem Kabelnetzwerk nicht auftreten. So ist es z.B. möglich, dass Drittpersonen unerlaubt auf Ihr Netzwerk zugreifen können und somit freien Zugang zu Ihren Daten haben. Um Ihre Funkübertragung so sicher wie ein Kabelnetzwerk zu betreiben, befolgen Sie die Anweisungen in diesem Abschnitt.
- Seite 15 4. Wählen Sie Sicherheit. 5. Wählen Sie als Sicherheit im kabellosen Netzwerk: WPA-PSK. 6. Wählen Sie für Datenverschlüsselung: AES und geben Sie im Feld Vorab ausgetauschte Passphrase: den Schlüssel (Passwort) ein. Dieser Schlüssel muss mindestens aus 8, maxi- mal aus 64 Zeichen bestehen. Achten Sie gut auf diesen Schlüssel und verwenden Sie Ihn sowohl für den Access Point wie auch für die daran angeschlossenen WLAN Geräte.
- Seite 16 8. Wählen Sie Sicherheit. 9. Wählen Sie als Sicherheit Wireless Sicherheit: 128 Bit WEP. Wählen Sie den Verschlüsselungsgrad 64-Bit WEP oder 128-Bit WEP (wählen Sie möglichst den höchsten Verschlüsselungsgrad).
- Seite 17 10. Geben Sie den Schlüssel ein. Verwenden Sie Zahlen von 0 bis 9 und Buchstaben von a (A) bis f (F) (z.B. 9f005c3d7a4fa57a2b3c4d2245). 11. Klicken Sie auf Anwenden. Anschliessend müssen Sie sämtliche, am ADSL WLAN Modem angeschlossenen Geräte ebenfalls mit derselben Sicherheit konfigurieren.
- Seite 18 Schritt 5: Statusanzeigen in der Frontabdeckung Die folgende Zeichnung zeigt die Frontabdeckung des ADSL WLAN Modems: WLAN LAN4 LAN3 LAN2 LAN1 LED Anzeigen Am ADSL WLAN Modem sind verschiedene LEDs in die Frontabdeckung integriert. Die Funktionen dieser LEDs sind in der folgenden Tabelle (von links nach rechts) erklärt: Farbe Status Beschreibung...
-
Seite 19: Declaration Of Conformity
Declaration of Conformity We hereby declare that the product: SIEMENS ADSL SL2-141 (ADSL2+ Router for POTS), S1621-Z121-A SIEMENS ADSL SL2-141-I (ADSL2+ Router for ISDN), S1621-Z120-A (Name of product, type or model, batch or serial number) is in conformity with the following standards: ETSI EN 300 328 V1.6.1(2004), EN 50385:2002 :SAR... - Seite 20 Genauere Informationen zur Entsorgung Ihrer alten Geräte erhalten Sie bei Ihrer Stadtverwaltung, bei der Müllabfuhr, in dem Geschäft, in dem Sie das Produkt gekauft haben, oder bei Ihrem SIEMENS Partner. Die oben genannten Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union eingesetzt werden und die durch die...
