SCALANCE S615 mit dem WAN verbinden

1.1

Prinzipielles Vorgehen

In diesem Beispiel wird dem SCALANCE S615, das sich im Zustand der Werkseinstellungen
befindet, eine IP-Adresse zugewiesen. Im Anschluss wird das Gerät über das Web Based
Management (WBM) konfiguriert. Der Zugriff auf das WAN über die Ethernet-Schnittstelle P5
des S615 angeschlossen wird.

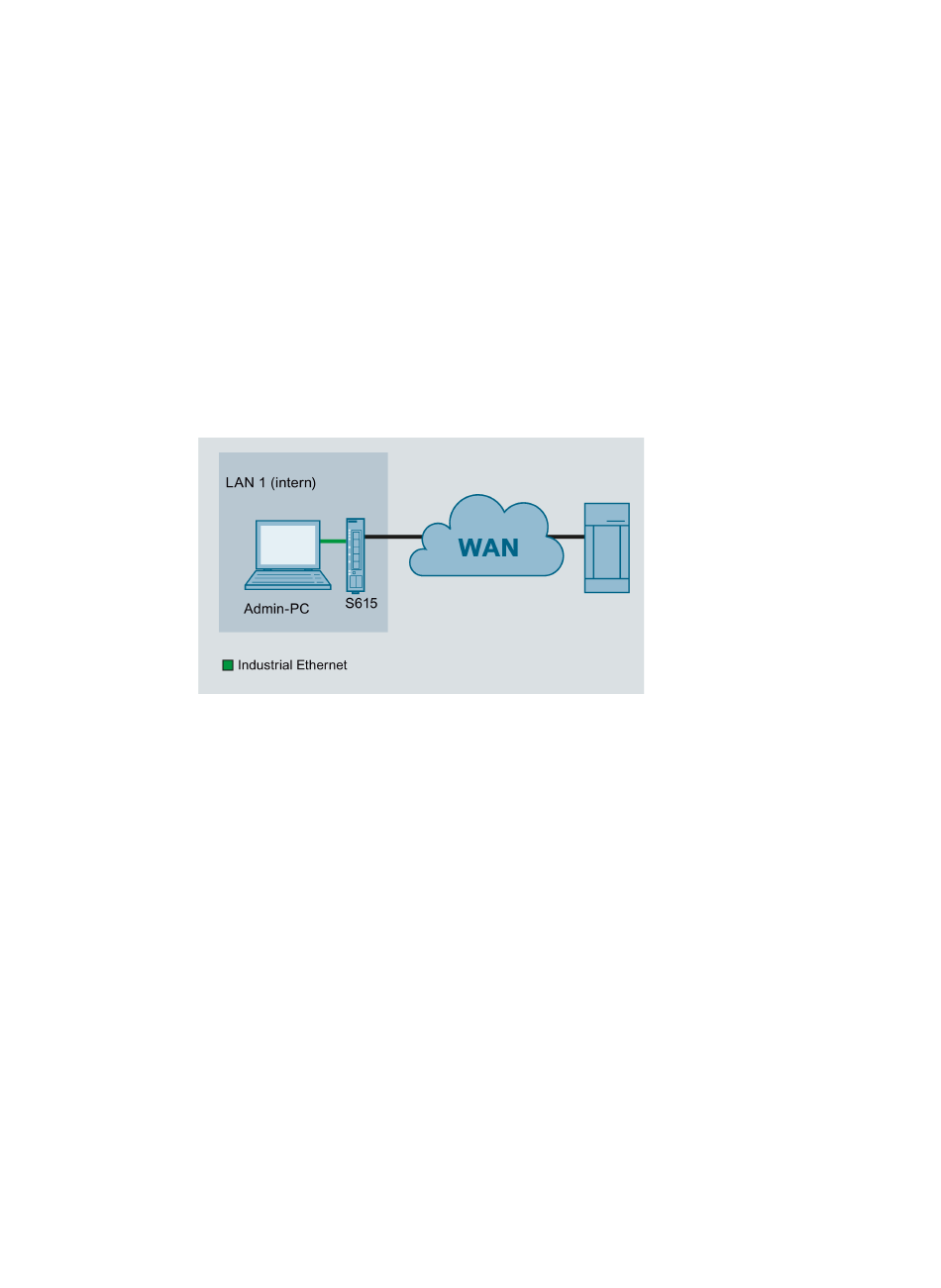

Aufbau
Erforderliche Geräte/Komponenten
● 1x S615 (zusätzlich optional: eine entsprechend montierte Profilschiene mit
Montagematerial)
● 1x 24V-Stromversorgung mit Kabelverbindung und Klemmblockstecker
● 1x PC zum Konfigurieren des S615
● die nötigen Netzwerkkabel, TP-Kabel (Twisted Pair) nach dem Standard IE FC RJ45 für
Industrial Ethernet
