NETMAP mit SCALANCE S615
3.1 NETMAP für das lokale Netz
3.1 NETMAP für das lokale Netz

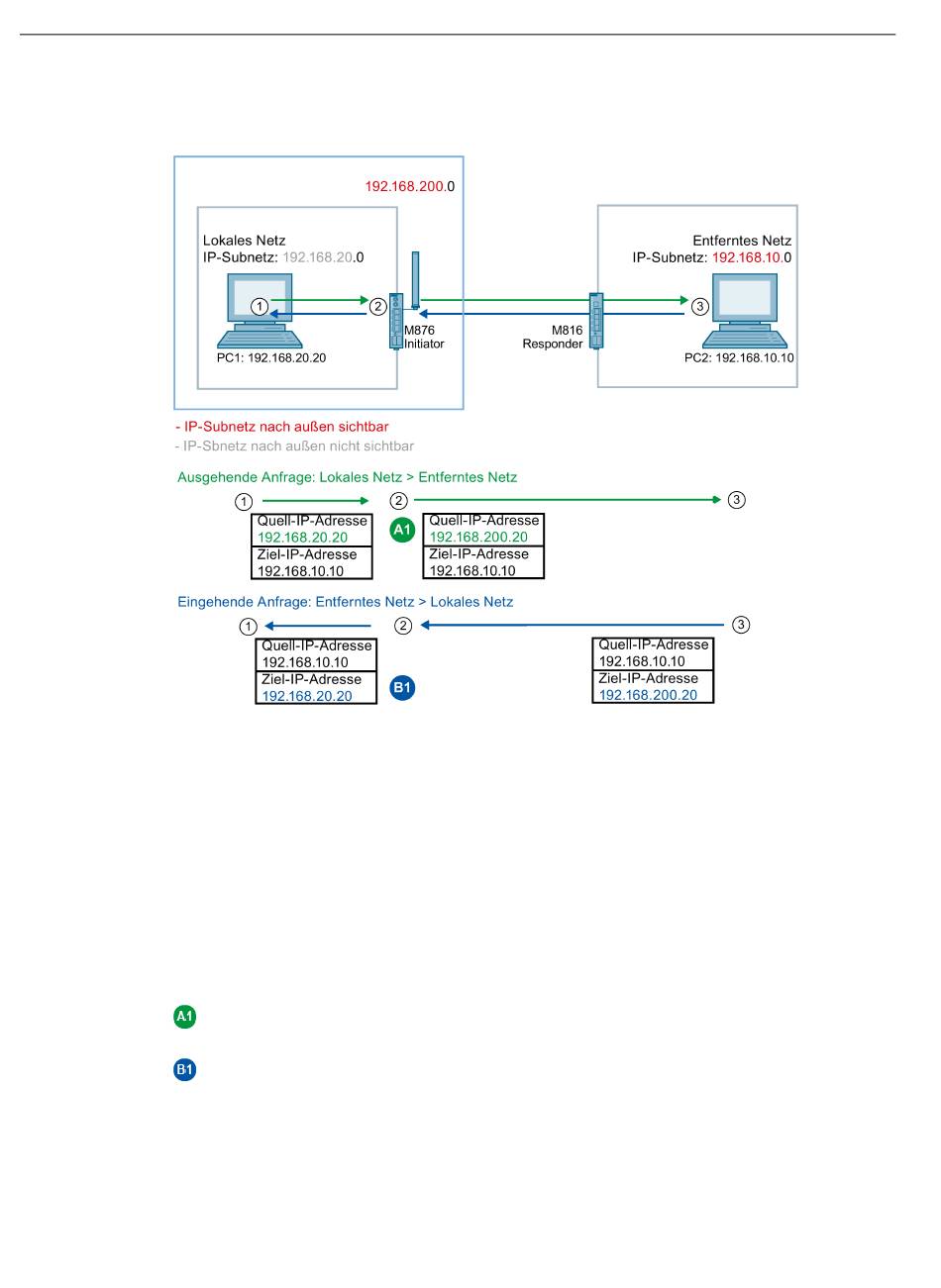

Beim NETMAP des lokalen Netzes wird die Quell-IP-Adresse
umgesetzt. Bei dieser Umsetzung wird der Subnetzanteil der IP-Adresse geändert und der
Hostanteil bleibt bestehen. In diesem Beispiel ist der Subnetzanteil 192.168.20.0. Dieser
Subnetzanteil wird durch 192.168.200.0 ersetzt. Die Quell-IP-Adresse wird vom M876
umgesetzt und an das Ziel
Bei eingehenden Anfragen
ersetzt. Die Ziel-IP-Adresse wird vom M876
Es sind nur die NETMAP-Regeln für die Anfragerichtung notwendig. Die NETMAP-Regeln
für die Antworten werden implizit hinzugefügt. Wenn PC1 eine Anfrage an PC2 sendet, wird
die Antwort darauf umgesetzt. Das gilt aber nicht für die Anfragen von PC2 an PC1.
Dazu werden auf dem M876 (Initiator) die folgenden NETMAP-Regeln angelegt:
Zusätzlich kommunizieren die beiden Geräte über einen VPN-Tunnel.
52
③
weitergeleitet.
③
wird die Ziel-IP-Adresse 192.168.200.0 durch 192.168.20.0
Lokales Netz > Entferntes Netz:
Das Quell-IP-Subnetz 192.168.20.0/24 wird durch 192.168.200.0/24 ersetzt.
Entferntes Netz > Lokales Netz:
Das Ziel-IP-Subnetz 192.168.200.0/24 wird durch 192.168.20.0/24 ersetzt
①
z. B. 192.168.20.20
②
umgesetzt und an das Ziel
SCALANCE S615 Getting Started
Getting Started, 02/2018, C79000-G8900-C390-03
②
①
weitergeleitet.
