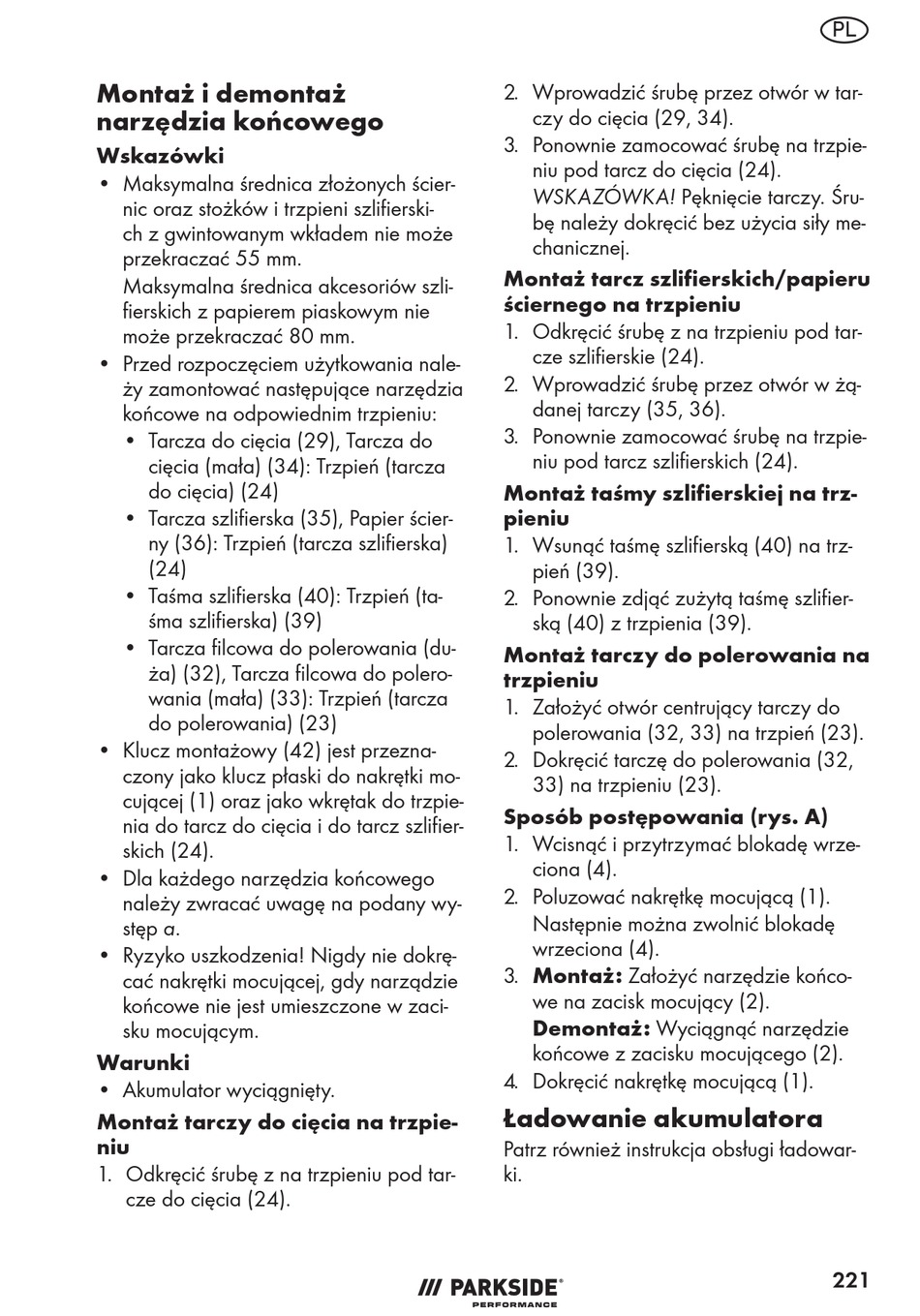

Montaż i demontaż
narzędzia końcowego
Wskazówki
• Maksymalna średnica złożonych ścier-
nic oraz stożków i trzpieni szlifierski-
ch z gwintowanym wkładem nie może
przekraczać 55 mm.
Maksymalna średnica akcesoriów szli-
fierskich z papierem piaskowym nie
może przekraczać 80 mm.
• Przed rozpoczęciem użytkowania nale-
ży zamontować następujące narzędzia
końcowe na odpowiednim trzpieniu:
• Tarcza do cięcia (29), Tarcza do
cięcia (mała) (34): Trzpień (tarcza
do cięcia) (24)
• Tarcza szlifierska (35), Papier ścier-
ny (36): Trzpień (tarcza szlifierska)
(24)
• Taśma szlifierska (40): Trzpień (ta-
śma szlifierska) (39)
• Tarcza filcowa do polerowania (du-
ża) (32), Tarcza filcowa do polero-
wania (mała) (33): Trzpień (tarcza
do polerowania) (23)
• Klucz montażowy (42) jest przezna-
czony jako klucz płaski do nakrętki mo-
cującej (1) oraz jako wkrętak do trzpie-
nia do tarcz do cięcia i do tarcz szlifier-
skich (24).
• Dla każdego narzędzia końcowego
należy zwracać uwagę na podany wy-
stęp a.
• Ryzyko uszkodzenia! Nigdy nie dokrę-
cać nakrętki mocującej, gdy narządzie
końcowe nie jest umieszczone w zaci-
sku mocującym.
Warunki
• Akumulator wyciągnięty.
Montaż tarczy do cięcia na trzpie-
niu
1. Odkręcić śrubę z na trzpieniu pod tar-
cze do cięcia (24).
2. Wprowadzić śrubę przez otwór w tar-
czy do cięcia (29, 34).
3. Ponownie zamocować śrubę na trzpie-
niu pod tarcz do cięcia (24).
WSKAZÓWKA! Pęknięcie tarczy. Śru-
bę należy dokręcić bez użycia siły me-
chanicznej.
Montaż tarcz szlifierskich/papieru
ściernego na trzpieniu
1. Odkręcić śrubę z na trzpieniu pod tar-
cze szlifierskie (24).
2. Wprowadzić śrubę przez otwór w żą-
danej tarczy (35, 36).
3. Ponownie zamocować śrubę na trzpie-
niu pod tarcz szlifierskich (24).
Montaż taśmy szlifierskiej na trz-
pieniu
1. Wsunąć taśmę szlifierską (40) na trz-
pień (39).
2. Ponownie zdjąć zużytą taśmę szlifier-
ską (40) z trzpienia (39).
Montaż tarczy do polerowania na
trzpieniu
1. Założyć otwór centrujący tarczy do
polerowania (32, 33) na trzpień (23).
2. Dokręcić tarczę do polerowania (32,
33) na trzpieniu (23).
Sposób postępowania (rys. A)
1. Wcisnąć i przytrzymać blokadę wrze-
ciona (4).
2. Poluzować nakrętkę mocującą (1).
Następnie można zwolnić blokadę
wrzeciona (4).
3. Montaż: Założyć narzędzie końco-
we na zacisk mocujący (2).
Demontaż: Wyciągnąć narzędzie
końcowe z zacisku mocującego (2).
4. Dokręcić nakrętkę mocującą (1).
Ładowanie akumulatora
Patrz również instrukcja obsługi ładowar-
ki.
PL
221
