2.3

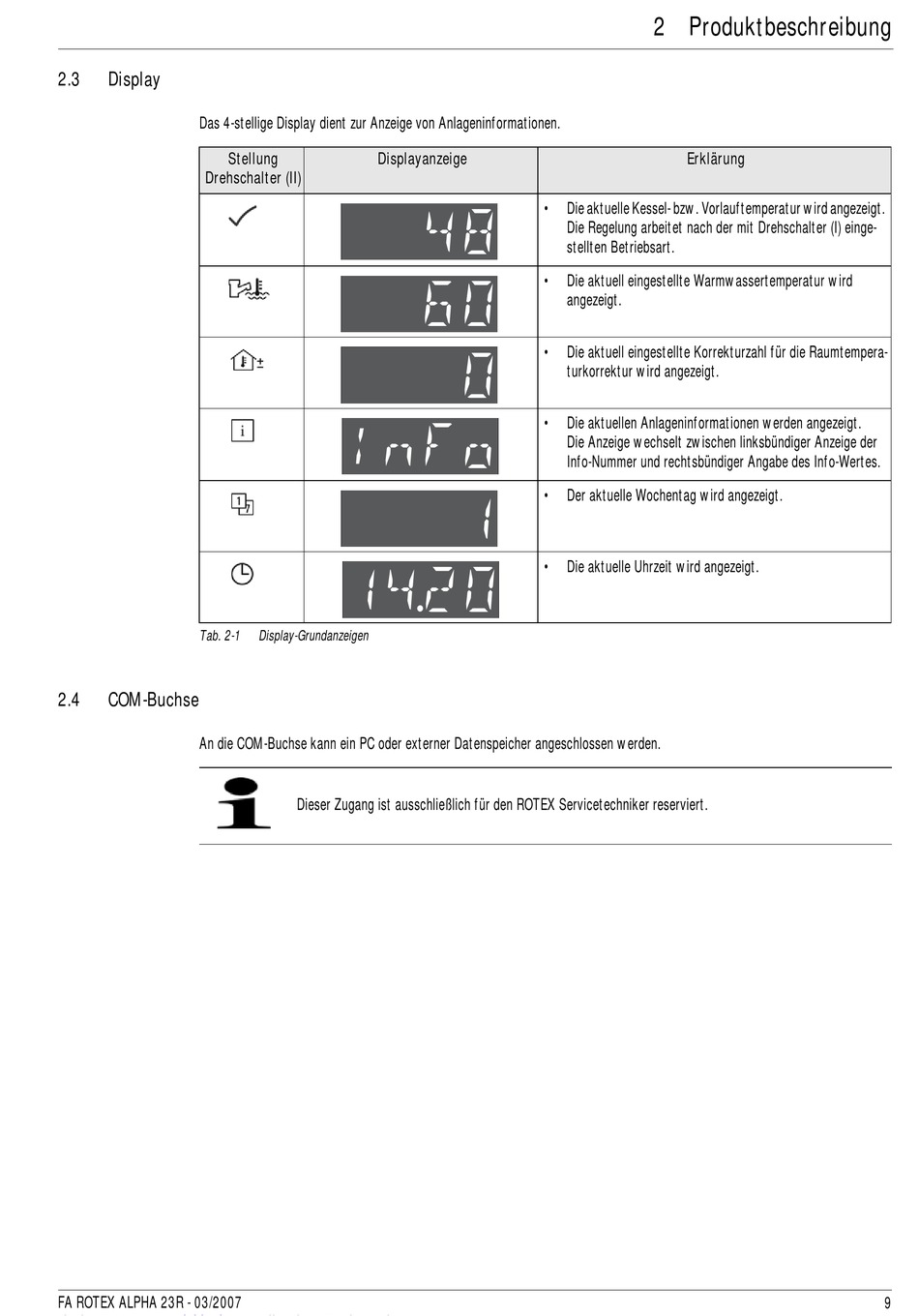

Display

Das 4-stellige Display dient zur Anzeige von Anlageninformationen.
Stellung
Drehschalter (II)
Tab. 2-1
2.4

COM-Buchse

An die COM-Buchse kann ein PC oder externer Datenspeicher angeschlossen werden.
FA ROTEX ALPHA 23R - 03/2007
Displayanzeige
48
Bild von Herrn Kirschner
60
Bild von Herrn Kirschner
Bild von Herrn Kirschner
InFo
Bild von Herrn Kirschner
Bild von Herrn Kirschner
14. 2 0
Bild von Herrn Kirschner
Display-Grundanzeigen
Dieser Zugang ist ausschließlich für den ROTEX Servicetechniker reserviert.
• Die aktuelle Kessel- bzw. Vorlauftemperatur wird angezeigt.
Die Regelung arbeitet nach der mit Drehschalter (I) einge-
stellten Betriebsart.
• Die aktuell eingestellte Warmwassertemperatur wird
angezeigt.
• Die aktuell eingestellte Korrekturzahl für die Raumtempera-
0
turkorrektur wird angezeigt.
• Die aktuellen Anlageninformationen werden angezeigt.
Die Anzeige wechselt zwischen linksbündiger Anzeige der
Info-Nummer und rechtsbündiger Angabe des Info-Wertes.
• Der aktuelle Wochentag wird angezeigt.
1
• Die aktuelle Uhrzeit wird angezeigt.
2 x Produktbeschreibung
Erklärung
9
