6.1

Allgemeine Montagehinweise

6 Montagehinweise und Zubehör
– Alle Regelungen werden betriebsfertig geprüft und ausgeliefert. Eigenmächtige Änderungen in der Elektronik der Regelungen
sowie Änderungen bei der Installation sind gefährlich und nicht zulässig. Für hieraus entstehende Schäden trägt das Risiko
allein der Installateur.
– Alle Regelungen müssen auf die Gegebenheiten des Installationsortes von einer autorisierten und geschulten Heizungsfach-
kraft nach Beendigung aller Arbeiten parametriert werden.
– Arbeiten an der elektrischen Anlage nur durch elektrotechnisch qualifiziertes Fachpersonal unter Beachtung der gültigen elek-
trotechnischen Richtlinien sowie der Vorschriften des zuständigen Elektrizitäts-Versorgungsunternehmens ausführen lassen.
– Der Netzanschluss der Heizungsanlage (Kesselschaltfeld – Regeleinrichtung) muss als eigenständiger Stromkreis ausgebildet
sein. Es dürfen weder Leuchtstofflampen noch andere als Störquelle in Frage kommenden Maschinen angeschlossen werden
bzw. anschließbar sein (siehe Bild 6-1).
– Bei Regelgeräten mit eigenem Netzanschluss ist auf eine getrennte Verlegung von Netz- und Fühlerleitungen zu achten. Bei
der Verwendung von Kabelkanälen sind solche mit Trennstegen vorzusehen.
– Bei der Montage von Regel- oder Raumgeräten ist zu anderen elektrischen Einrichtungen mit elektromagnetischer Emission
einen Mindestabstand von 40 cm einzuhalten. Gleiches gilt auch zwischen Raumgeräten und Zentralgeräten.

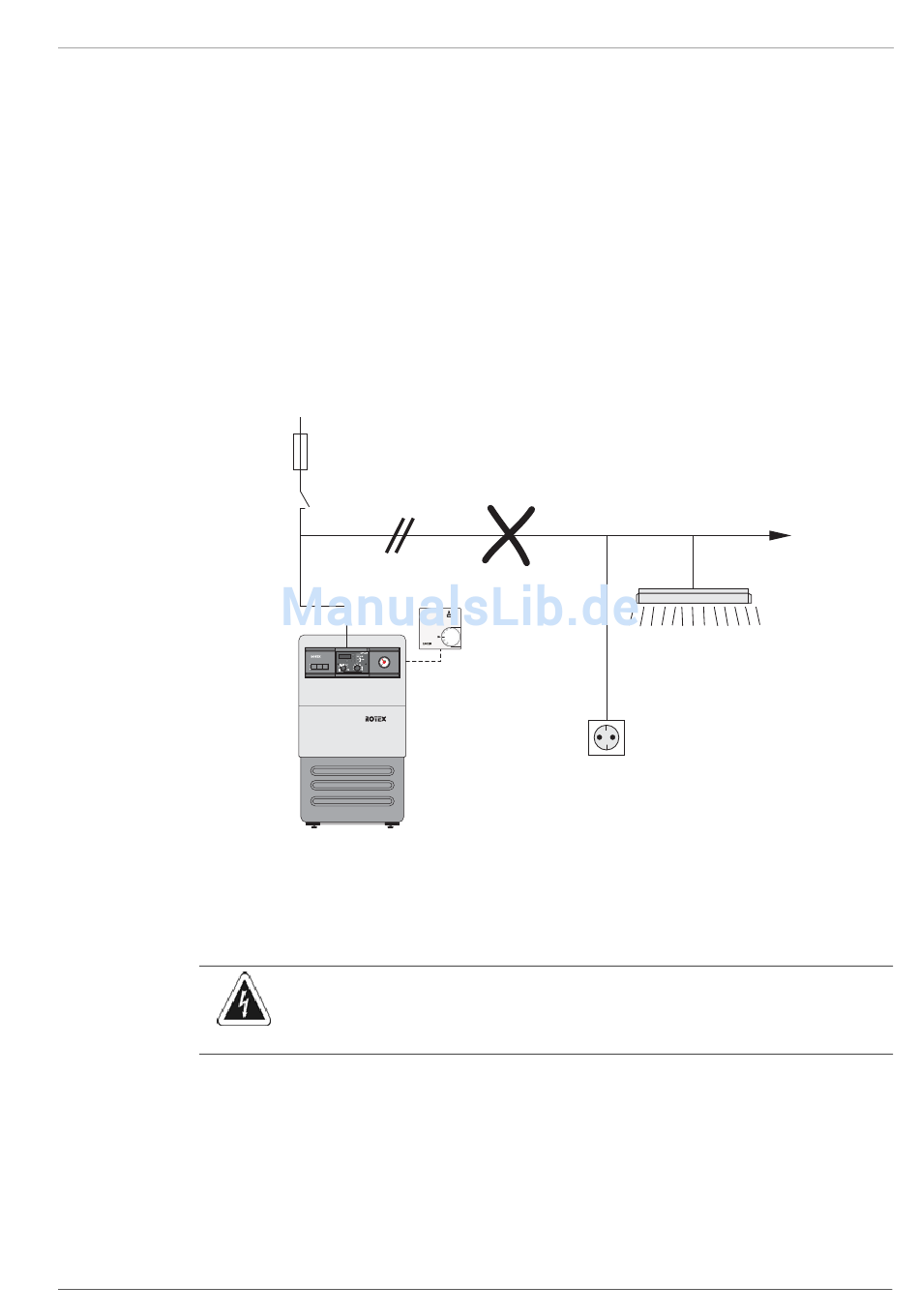

Bild 6-1
6.2 Zentralgerät austauschen
Allgemeines
Die Zentralgeräte der ALPHA 23R sind als Einbaugeräte konzipiert. Sie sind von vorn in den Ausschnitt des jeweiligen Schaltfeldes
eingesetzt.
Die elektrischen Anschlüsse sind über die Leiterplatine an die vorgesehenen Steckplätze des Schaltfeldes herausgeführt.
Montage
• Seitliche Schnellklemmvorrichtungen (1) durch Drehen gegen den Uhrzeigersinn lösen und anschließend das Zentralgerät in
den Ausschnitt hineinschieben (siehe Bild 6-2).
• Seitliche Schnellklemmvorrichtungen (1) durch Drehen im Uhrzeigersinn arretieren.
FA Rotex ALPHA 23R - 03/2007
Sicherungsautomat 16 A
Heizraum-Notschalter
A1
2
ALPHA Reset
1 3
Power
i bar
1 1 7 0 4
0
A1
Wärmeerzeuger
Netztrennung von Heizung zu anderen elektrischen Verbrauchern
WARNUNG!
Wird die ALPHA 23R anstelle einer anderen Regelung (z. B. THETA) eingebaut, müssen vor Einbau alle externen
Busleitungen vom A/B-Anschluss abgeklemmt werden.
6 Montagehinweise und Zubehör
°C
Heizraumbeleuchtung
und Steckdosen nur
auf getrenntem Strom-
kreis anschließen!
29
