Estrichfunktion (Mitte 2007)

Die Estrichfunktion dient ausschließlich zur vorgeschriebenen Trocknung von neu erstelltem Estrich bei Fußboden-
heizungssystemen. Grundlage für dieses Funktion ist die Empfehlung des Bundesverbandes Flächenheizungen für das Belegreif-
heizen. Benutzen Sie diese Funktion nur wenn Ihre landesspezifischen Bestimmungen nicht von dieser Empfehlung abweichen.
Die Estrichfunktion beinhaltet zwei Funktionen, die einzeln aktiviert werden können.
Funktionsheizen
Am Starttag sowie für die 3 folgenden Tage wird die Vorlauftemperatur des Mischerkreises auf 25 °C (bei System 70 auf 38 °C)
eingestellt.
Anschließend wird der Mischerkreis mit der eingestellten maximalen Vorlauftemperatur betrieben. Die maximale Vorlauf-
temperatur ist auf 55 °C (bei System 70 auf 70 °C) eingestellt.

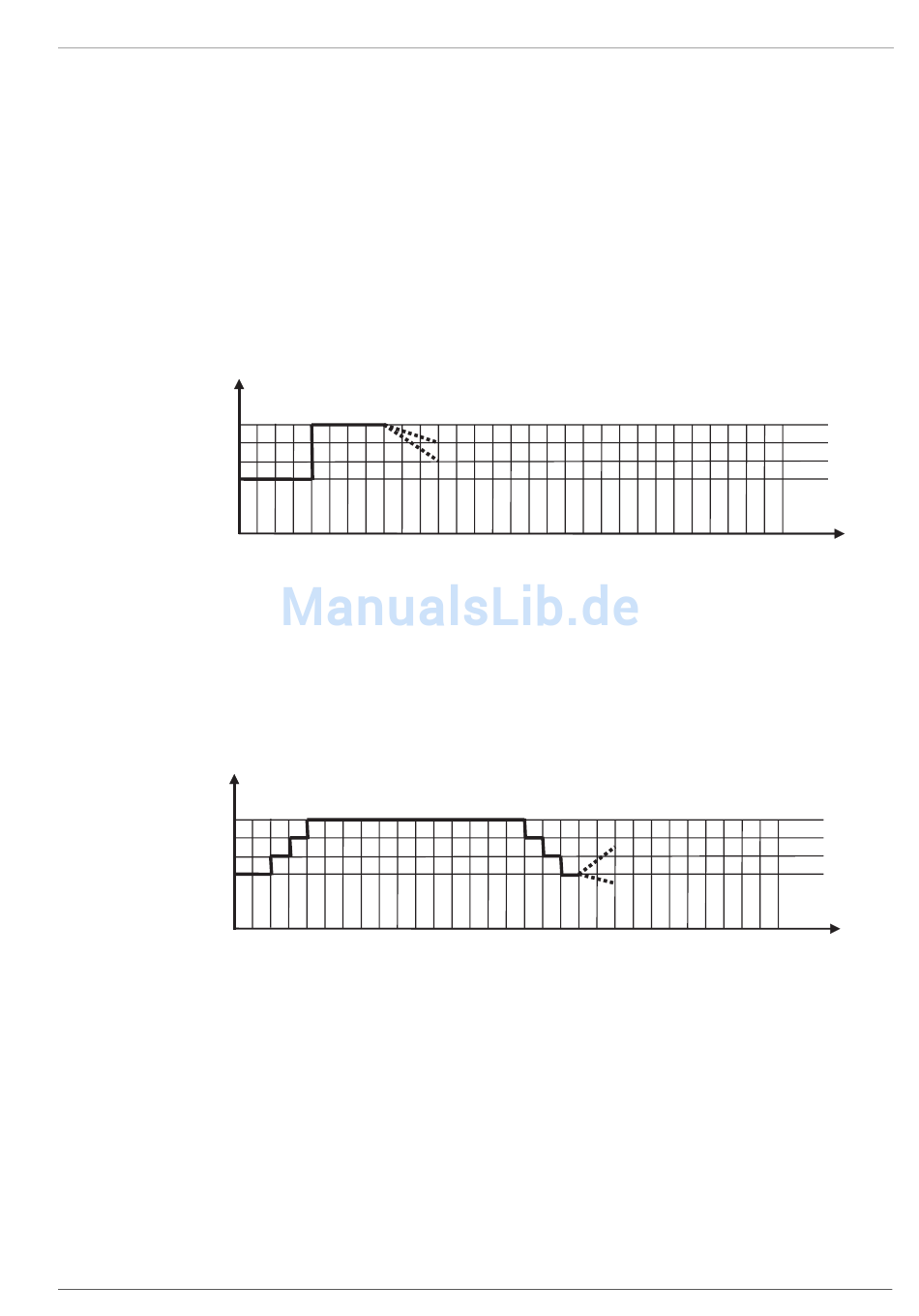

Tvsoll [°C]
40
35
30
25
Bild 5-5
Belegreifheizen
Beginnend mit einer Starttemperatur von 25 °C (bei System 70 mit 38 °C) steigt die Vorlauftemperatur des Mischerkreises
pro Tag um 5 °C an. Sobald die maximale Vorlauftemperatur erreicht wurde, wird diese für 11 Tage gehalten. Anschließend wird
die Vorlauftemperatur wieder um jeweils 5 °C gesenkt, bis die Starttemperatur wieder erreicht ist.
Die maximale Vorlauftemperatur ist auf 55 °C (bei System 70 auf 70 °C) eingestellt.
Tvsoll [°C]
40
35
30
25
Bild 5-6

Kombiniertes Funktions- und Belegreifheizen

Durch Einstellung des Parameterwertes [32] kann das Funktions- und Belegreifheizen automatisch nacheinander laufen gelassen
werden.
FA ROTEX ALPHA 23R - 03/2007
Eingestellte Maximaltemperatur = 40 °C
ST 1 2 3 4 5 6 7 8 9
Temperaturverlauf Funktionsheizen
Eingestellte Maximaltemperatur = 40 °C
ST 1 2 3 4 5 6 7 8 9
Temperaturverlauf Belegreifheizen
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
5 x Anlagenparameter
t [Tage]
t [Tage]
27
