2.1 Kurzübersicht
2

Produktbeschreibung

Die ALPHA 23R ist eine elektronische digitale Heizungsregelung.
Sie dient zur Ansteuerung von 2 Heizkreisen (direkter Heizkreis, Mischerkreis) und 1 Speicherladekreis.
Die ALPHA 23R enthält:
– eine Frostschutzfunktion für alle Heizkreise
– eine Schaltuhr mit drei individuell einstellbaren Zeitprogrammen pro Heizkreis
– Anschlussmöglichkeiten für weitere Verbraucher
– Anschlussmöglichkeit für ein Modem zur Betriebsartenumstellung mittels Telefon
– eine integrierte PC-Schnittstelle (COM-Buchse) für die gezielt Fehlerdiagnose
Bild 2-1
2.2

Bedienelemente

2.2.1 Drehschalter (I)

Mit dem Drehschalter (I) können die Betriebsarten der ALPHA 23R ausgewählt werden.
FA ROTEX ALPHA 23R - 03/2007
Die ALPHA 23R ist ein Bestandteil des Kesselschaltfeldes. In dieser Anleitung werden deshalb nur die
Funktionen der Regelung und nicht die des Kesselschaltfeldes erläutert. Nähere Informationen zum
Kesselschaltfeld finden Sie in der jeweiligen Anleitung zum Kessel.
Zentralgerät
STANDBY Frostschutzsichere Abschaltung von Heizung und Warmwasser.
Ständiger reduzierter Heizbetrieb ohne zeitliche Einschränkung — Warmwasser redu-
REDUZIERT
zierter Betrieb.
HEIZEN Ständiger Heizbetrieb ohne zeitliche Einschränkung — Warmwasser Normalbetrieb.
SOMMER Warmwasserbetrieb, Heizung frostschutzsicher abgeschaltet.
Automatischer Heiz- und Absenkbetrieb nach Schaltzeitprogramm „Berufstätige"
AUTOMATIK I
(individuell einstellbar).
AUTOMATIK II Automatischer Heiz- und Absenkbetrieb nach Schaltzeitprogramm „Familien".
AUTOMATIK III Automatischer Heiz- und Absenkbetrieb nach Schaltzeitprogramm „Solar".

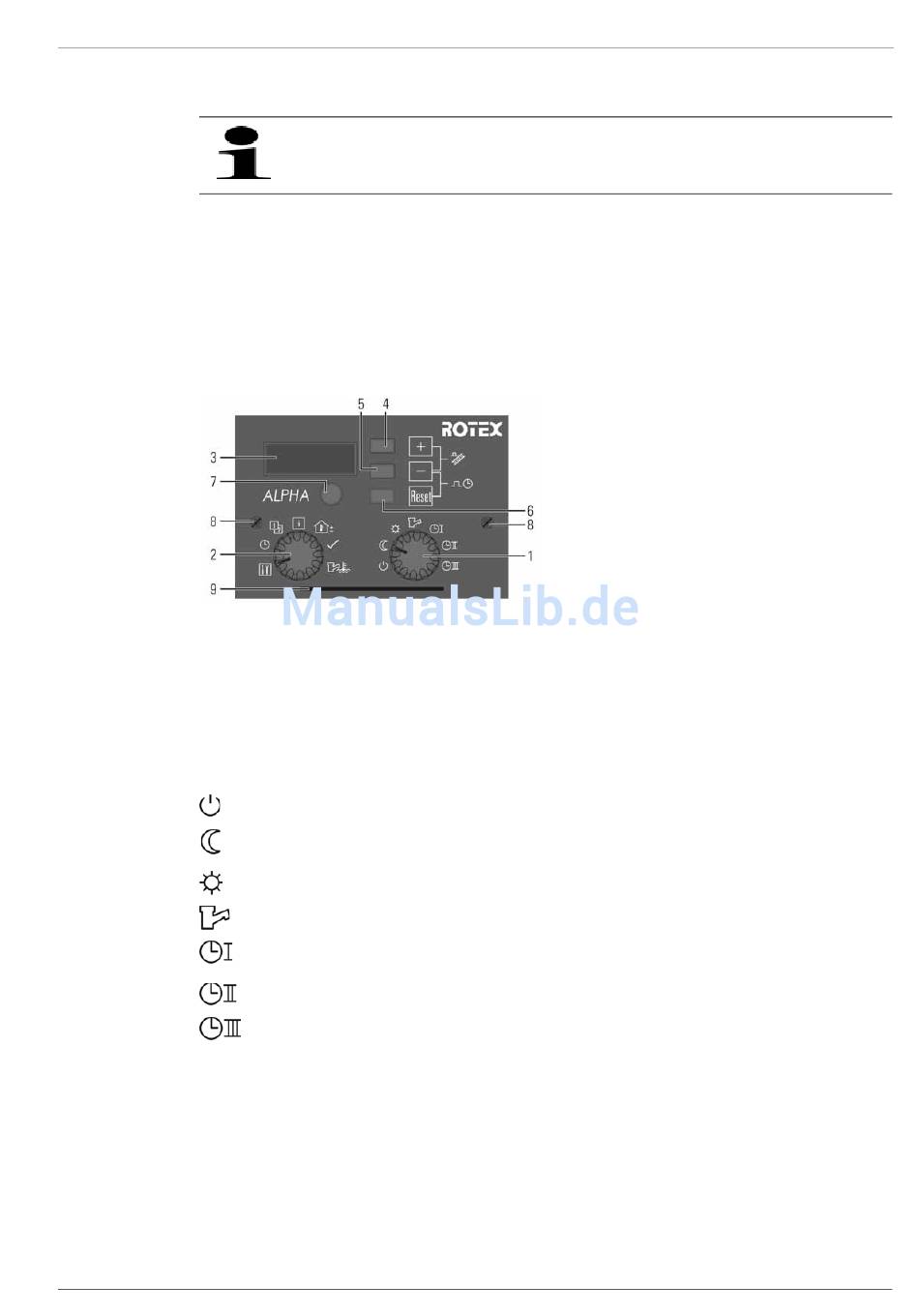

2 x Produktbeschreibung
1 Drehschalter (I)
2 Drehschalter (II)
3 Display
4 Taste „+"
5 Taste „–"
6 Taste „RESET"
7 COM-Buchse (unter Abdeckung)
8 Befestigungsriegel
9 Fach für Kurzbedienungsanleitung des Kessels
